对《看清前置UPS接线新招》的补充

硬件周刊

江嘉宁

看了今年第44期《电脑报》C9版《看清前置USB接线新招》一文后，笔者认为此法实为对USB接口非定量测试的一种简便方法，但笔者有几点需要补充一下：原文作者忽视了发光二极管(LED)的正确使用。正如《看》文中所述“……注意接通的时间短一点……容易烧毁”，这是为什么呢？这是因为没有给发光管串接限流电阻。发光管正向导通(发光)时的电压降仅1.8V左右(视光色不同略有差别)，如果直接将5V电源加到发光管两端(即原文所述的测试方法)，发光管将流过强大的电流，很容易烧毁，而更重要的是，这样使用极易烧坏被测点或引发硬件故障(也就是在Win2000下用原文所说方法测试时会重启的原因)。

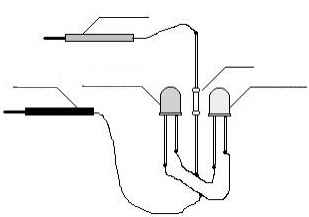

最安全的使用方法就是给发光管串联一只1/8W、阻值为1KΩ的电阻。如果按（图1）所示，用两只发光管反向并联，黑表笔接触所测部件的GND(即地线)、红表笔接触测量点，根据所发光颜色还可判定所测点的电极性。按（图1）连接，发绿光表示所测点为正电压，发红光则为负电压。
