解决显卡视频输出故障
硬件周刊
目前市面上带有TV输出端子的显卡比比皆是，除了AV端子外最常见的就是带S端子的TV输出口。通过这些显卡的TV输出功能，我们可以在大屏幕彩电上玩游戏和看DVD。
这堂课我们就来通过对故障实例的分析，学习一下关于解决显卡视频输出故障的方法。
补充知识
1.显卡在连接电视机后，无视频信号输出，电视屏幕无显示。这时需要检查电视的视频模式，选择一个合适的模式即可(一般有两种模式，试一下就知道了)。
2.显示在电视机屏幕上的图像是黑白的。这应该是制式选择错误导致的。制式一般有NTSC和PAL两种，可以通过软件设置，或者通过显卡上的跳线来设置(有些显卡可以在显卡的BIOS里设置，例如Unika的小妖G系列和AOpen的部分显卡)。
3.视频输出信号不稳定，有干扰或者其他问题。这多半是显卡视频输出部分发生了接触不良或者硬件电路故障所致，需要进一步的检修。
通过对以上知识的学习，我们已经对这一部分故障原因有了一定的了解，接下来就通过实例来巩固一下。
实例分析

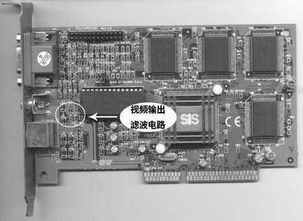

一台兼容机，使用的是一块带有TV输出接口的SiS显卡（图1）。通过正确的安装方法完成了软、硬件的安装后，使用了不到一个小时，电视屏幕上的画面便开始变淡，接下来图像消失。关机一段时间后再试，故障依旧。
1.首先排除软件原因，而且开始的时候该显卡的视频功能一切正常，又排除设置错误等原因。
2.经试验发现显卡在接到显示器上时，一切正常，因此可以初步判定是显卡的视频输出电路部分有问题，并且由于是在工作一段时间后出现故障，所以应该是某些元件存在热稳定性差的现象。
打开机箱，保持显卡与电视之间连接然后开机。在电视画面正常的情况下，用一把电吹风对着显卡(不要太近，以免烧坏显卡)，来回地吹，同时观察彩电屏幕上的图像，这次只过了10分钟，故障现象就出现了。可以确定是某元件热稳定性差导致了故障。
关机取下显卡，顺着视频输出插座连接的电路察看，发现视频输出电路，主要由L4、L5、C12、C14、C15和R12组成，数模转换任务由显卡芯片内的有关电路来完成。一般芯片损坏的可能性不大，所以应该是输出滤波部分电路的问题。
（图2）是视频输出接口的电路示意图。一般情况下，用来滤波的贴片电容对于温度、湿度大和灰尘较多的环境适应能力较差，比较容易引发故障，一旦它们出现被击穿或者漏电的现象，就会导致信号端短路。仔细观察后发现电路中能影响到视频信号输出的是C12和C15这两个电容（图3）。于是用万用表的R×1K电阻挡，配合电吹风分别检测两只贴片电容，最后发现C15两端测量出的阻值从无穷大逐渐地减小，通过一段时间的加热后，减小到了30kΩ左右，且还有减小的趋势，可以肯定是该电容有热漏电的情况从而造成显卡故障。
操作步骤
由于该电容已经损坏，因此无法得知它的容量。于是需要采用替换试验的办法。
1.用一个容量为4.7μF/25V的普通电解电容换下坏电容，通电开机试验，发现虽然故障不再出现，但是电视屏幕的画面上有一条条微弱的干扰波纹，显然滤波的效果不好。
2.把这个电解电容再取下来，用刀子在电容的根部把电容的皮割掉一圈，然后，取一定长度且粗细合适的裸铜线(直径在0.5mm为佳)，用尖嘴钳将裸铜线拧紧在电容裸露部分的外壳上，注意留出一段导线来方便焊接(见（图4）)。最后把改造好的电容，焊接到原来贴片电容C15的位置上，留出来的那段导线则焊接在PCB板的大面积接地线上即可(这样可以提高滤波效果)。
最后把显卡插回到主板上开机试验，彩电的画面清晰稳定，干扰波纹不再出现，至此故障彻底排除。
小技巧
在焊下显卡上的贴片元件时，需要有一定焊接技巧。由于元件之间的间隔很小，可用左手持尖嘴镊子轻轻夹住元件的中部，接下来用尖头电烙铁充分熔化元件一端的焊锡后，快速将烙铁头接触元件的另一端，同时左手稍微用力提起元件，这样当元件一端的焊锡充分熔化且尚未凝固，而另一端焊锡也已开始熔化时，左手用镊子即可将元件焊下来。另外一定要注意电烙铁的接地问题(焊接的时候断开烙铁电源也可以)。
