AGP插槽与接口全接触

硬件周刊

前面我们已经了解了AGP的发展历程及相关技术规范，有了这些理论基础，现在该“实地考察”一番了──AGP是一种技术规范，对应的实物就是主板上的AGP插槽以及采用AGP接口的显卡了。下面我们将对不同规范的AGP插槽、AGP接口进行全面的认识。

主板AGP插槽在哪里

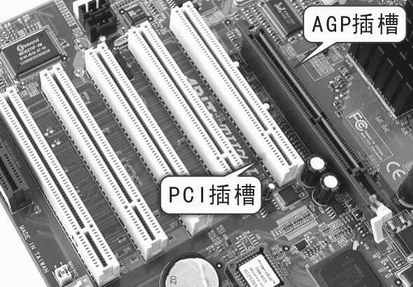

对于那些初学者而言，在看了前面这一段介绍之后，肯定早就忍不住要问“AGP到底在哪里”了。主板上的各种插槽很多，但只有一根AGP插槽，它位于CPU插座与PCI插槽之间，呈咖啡色。
注意，AGP插槽只有一根，它旁边的白色插槽是PCI插槽，它们在外观上的区别是很明显的（图2）。

图2
图2

显卡的AGP接口在哪里

如今市场上的显卡几乎都采用AGP这种接口类型，而AGP显卡接口也就是显卡插到AGP插槽中的那一部分，它的上面排列着一根根信号线，由于这种信号线的颜色是金黄色的，表面镀了一层薄薄的金，也就是我们俗称的“金手指”。

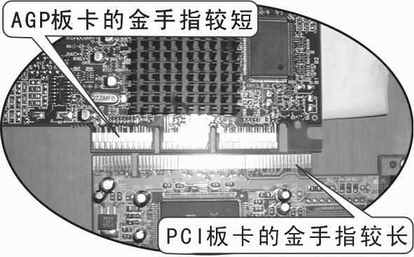

稍微懂点硬件知识的人都知道电脑中还有PCI接口的各种板卡，例如声卡、网卡等，那么这种PCI接口与AGP接口又有什么外观上的区别呢？用户只需拿一块AGP显卡与一块PCI接口的声卡对比一下，就会发现两者的长度以及金手指部位的“缺口”位置都有很大的不同，PCI接口不仅金手指要长一些，而且只有一个“缺口”(与插槽上的“隔断”相对应)，且该隔断还位于PCI卡的尾部（图3）。

图3
图3

AGP 1.0规范的AGP插槽及接口

AGP 1.0最初应用在英特尔440LX芯片组上，后来，采用英特尔的440BX、440EX、440ZX，VIA的Apollo Pro、Apollo Pro Plus(VIA693)等芯片组的主板都提供了符合AGP 1.0规范的AGP插槽。

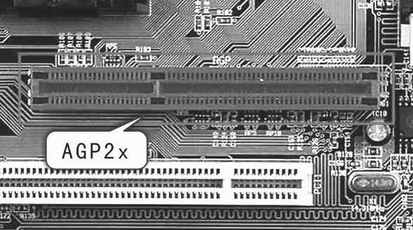

对于这类支持AGP 1×、AGP 2×的AGP插槽，在外观上，如果我们仔细观察，就会发现其AGP插槽的隔断处在偏左的位置（图4）。

图4
图4

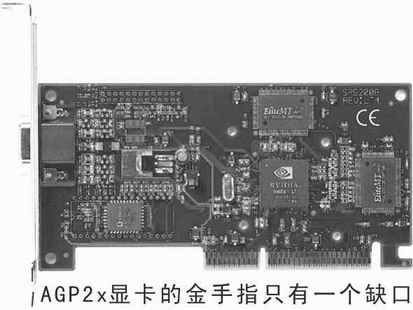

早期的显卡都是PCI接口的，当英特尔提出AGP 1.0规范后，市场上便出现了采用AGP 1.0接口的显卡，这其中就有英特尔所开发的i740显示芯片(英特尔为了实现AGP技术而特意设计了这款显示芯片，它完全支持AGP规范。后来很多显卡厂商都推出了采用此芯片的第一代AGP接口的显卡)，以及Prmedia 2V、Prmedia3、Realimage2000、RIVA128ZX、RageGL、Voodoo3、TNT等第一代、第二代显示芯片。对于这些采用AGP 1.0接口的显卡，仔细观察其金手指，会发现整个金手指被一个缺口划分成两个部分，而且其“缺口”也处于金手指偏左的部位，现在再回头看看上面的AGP插槽，你就会明白AGP插槽上的“隔断”与显卡金手指上的“缺口”是对应的（图5）。
图5
图5

AGP 2.0规范的AGP插槽及接口

(1)AGP 4×插槽及AGP 4×显卡

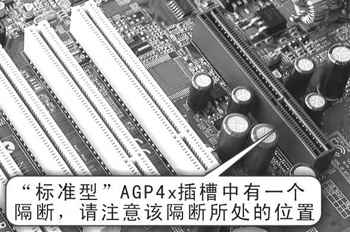

如今市场上的绝大部分主板都提供了符合AGP 2.0规范的AGP插槽，比如早期的Socket 370平台的英特尔815、英特尔815E、VIA694X、VIA694T，现如今正当红的Socket 478、Socket A平台的所有芯片组都支持AGP 4×。不过，在这些主板中，存在两种形式的AGP 4×插槽，其中一种就是“标准型AGP 4×”插槽（图6）。

图6
图6

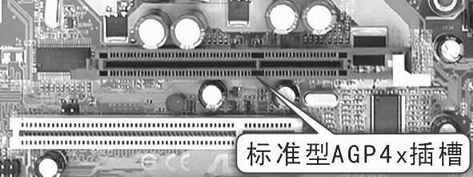

用户如果仔细观察，会发现这类AGP 4×插槽与AGP 2×插槽相比，完全就是将插槽水平旋转了180度（图7）。
图7
图7

正因为这种设计，那些采用AGP 1.0规范的显卡是无法插在这种“标准型AGP 4×”插槽上的──两者的隔断与缺口不对应，无法插入。

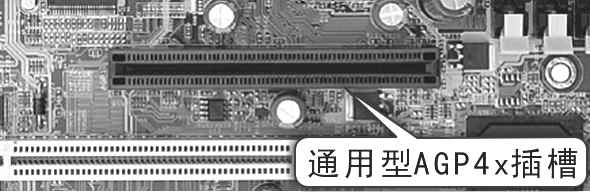

既然这种“标准型AGP 4×”插槽无法使用AGP 1.0规范的显卡，那么对于那些使用旧显卡的用户来说岂不是一种损失？其实，主板厂商早就考虑到这个问题了，事实上如今绝大部分支持AGP 2.0规范的主板都向下兼容AGP 1.0规范。因此，这类向下兼容的主板所提供的AGP插槽是“通用型AGP 4×”插槽（图8）。
图8
图8

从（图8）中可以看出，这种“通用型AGP 4×”插槽中没有任何隔断，正因为如此，不管是采用AGP 1.0接口的显卡还是采用AGP 2.0接口的显卡，都可以轻松插入插槽中，而主板也会根据显卡的引脚信号来自动判断该显卡的AGP规范类型。

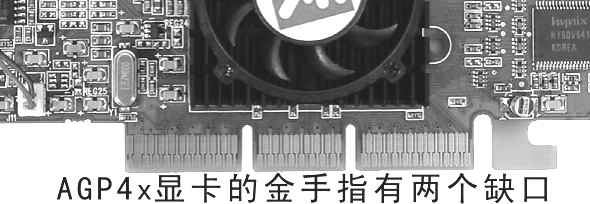

接着再来看采用AGP 4×的显卡，这类AGP 4×的显卡与AGP 2×的显卡相比，其最大的特点就是金手指部位有两个缺口，由这两个缺口将金手指分成了3段（图9）。
图9
图9

通过AGP 4×显卡的金手指我们可以看出，这些显卡也都是向下兼容AGP 1.0的──在AGP 4×显卡上，偏左的那个缺口与AGP 1.0显卡的缺口位置是一样的，因此完全可以将AGP 4×显卡插到符合AGP 1.0规范的插槽上。

(2)AGP Pro插槽及AGP Pro显卡

前面说过，AGP Pro是为了满足显示设备功耗日益增大的现实而研发的图形接口规范。它一方面解决了AGP插槽的供电问题，另一方面解决了高性能显卡的散热问题。它可以充分满足那些需要更大功率和发热量更大的新一代显示芯片的需要。
从外观上来看，AGP Pro插槽比AGP插槽前后都长出一截，这主要是为了利用延伸插槽中的引脚提供额外的电压，供给显示卡使用。
因为AGP Pro插槽也可以兼容普通AGP 4×显卡，所以绝大多数在主板上采用AGP Pro插槽的厂商都会在AGP Pro插槽的最前端插入一小块塑料片并用贴纸封住（图10）。这样做的目的当然是为了防止用户在使用AGP 4×显卡的时候插错位置，否则万一插错的话很可能会导致部件烧毁。

图10
图10

至于AGP Pro接口，一般都是专业级别的显卡才会采用，普通显卡很少采用AGP Pro这种“威猛”的接口，AGP Pro显卡的金手指很长(实际上整块显卡都很长)，共有4个缺口，金手指被分成了5段（图11）0。
图11
图11

AGP 3.0规范的AGP插槽及接口

不可否认，AGP 8×是目前最新的显卡接口规范，随着SiS648、VIA KT400等支持AGP 8×规范的主板大量上市，加上支持AGP 8×的显卡越来越多，如今的AGP 8×正是“无限风光”。
AGP 8×在插槽设计大小上跟以往的AGP 4×插槽是一样的，但是需要注意的是，由于在AGP 3.0规范中，放弃了对老标准AGP 1.0的兼容(也就是不再提供3.3V电压支持)，所以AGP 8×插槽只兼容AGP 8×及AGP 4×。从外观上来看，AGP 8×的插槽与标准的AGP 4×插槽是一模一样的。
与插槽的情况一样，从外观上看，采用AGP 8×接口的显卡，其金手指的样子与AGP 4×的显卡是一样的。
而且由于目前正处在AGP 4×与AGP 8×规范的过渡期，AGP 4×暂时还是主流规范，所以市场上支持AGP 8×规格的显卡，一般也兼容于AGP 4×，可以插在只支持AGP 4×的主板上。
既然AGP 3.0规范的AGP插槽及接口与AGP 4×的插槽及接口样子是一样的，那么该如何分辨它们呢？对于这个问题，暂时还无法从外观上直接进行区分。但是，我们可以通过了解当前主板和显卡所使用的主板芯片组和显示芯片以及查看说明书、产品上的标签来分辨它们。（图1）
