“视觉世界”我创造──中低端主流显卡的选购
硬件周刊
编者按：随着显示技术的飞速发展，人们对显卡的要求已不仅仅局限于能够显示图像，而是在三维游戏、三维动画、图像编辑、视频输入输出甚至专业图形设计等各个方面提出了更高的要求，选择一块心仪的显卡将给你的工作与生活带来快乐，让你实实在在地感受到来自视觉的冲击。
显卡市场行情
在娱乐级显卡市场，NVIDIA无疑是一位王者，细分市场的手段曾使得nVIDIA王朝非常稳固。但是最近由于高端产品NV30未能按时推出，原有产品线难以及时调整，面对竞争对手逐渐缺乏竞争力。加上ATi Radeon 9700 Pro的推出夺走了性能第一的宝座，使得最近NVIDIA有点烦。虽然及时发布了GeForce4 MX440的改进版本NV18以及简化版本MX440 SE，但价格还普遍偏高，要得到市场的认可尚需一段时间。
同时ATi开放了产品授权，并开始注重市场、产品宣传与服务，形成了自己完整的产品线，用Radeon、Radeon 7500与GeForce2 MX争夺低端市场，用Radeon 8500(LE)、Radeon 9000(Pro)与GeForce3 Ti、GeForce4 MX角逐中端市场，用Radeon 9700 Pro打压Geforce 4 Ti占领高端市场。加上近期即将推出的Radeon 9000、9500、9500Pro，进一步丰富了ATi的产品线，使它在与NVIDIA的竞争中游刃有余。
Matrox在今年7月虽然抢在其他竞争对手前推出了支持DriectX 9.0的显示芯片Parhelia-512，并希望借此争夺曾经属于自己的市场份额。不过现在Matrox已将市场定位于专业视频方面，并依旧保持着自己设计、生产、销售的一条龙经营模式，要想在家用娱乐级显卡市场中占据一席之地，Matrox还有很长的路要走。
SiS在显卡领域耕耘多年，但总是在低端市场徘徊，直到Xabre系列芯片推出后才改变了这一状态。Xabre的推出意味着矽统科技开始涉足主流显示芯片领域，并已得到了技嘉、启亨、耕昇、承启等一些重量级显卡厂商的支持，在国内也有不少厂商已经推出了相关产品，希望SiS能够尽快推出下一代更具竞争力的产品。
各档次显卡分类
市场上各类显卡令人眼花缭乱，但从性能价格上区分，大致可以分为以下几类。
经济型显卡：价格在400元以下的显卡可以认为是经济型产品，与目前的板载显卡相比，无论在兼容性还是性能上都要优于后者，适合要求不高、平时偶尔也玩玩游戏的朋友使用。这类显卡包括GeForce2 MX400、GeForce2 Ti、GeForce4 MX420，ATi的Radeon 7500以及SiS的Xabre80。虽然主要面对低端市场，但经济型显卡的性能对于大多数用户来说还是够用的，且进一步大幅降价的可能性已经很小，因此经济型显卡的性价比较高。当然，就不要再考虑性能低下的TNT2、MX200系列显卡了。
主流型显卡：400元～700元的显卡是市场上的主流产品，也是竞争最激烈的产品。该档次显卡的特点是产品类型丰富、特色功能较多、产品附加值较高，与低端经济型显卡相比性能要提高不少，而且可以满足以后一段时间里各类游戏越来越高的要求，适合于经济比较宽裕并喜欢玩三维游戏的玩家。这类显卡以NVIDIA的GeForce4 MX440(NV15)、GeForce4 MX 440 SE、GeForce3 Ti和ATi的Radeon 7500、8500(LE)、9000以及SiS的Xabre 400为主。
“专业”型显卡：这里所谈的“专业”显卡主要指带跳线功能或者拥有视频输入输出功能的家用级显卡。前者只需轻松改动跳线即可变成价值万元的专业显卡，后者具备视频输入功能，可以将自己摄录的影片进行编辑，适合娱乐与工作使用，而价格仅仅在700元～1200元之间，可以说是穷人的“劳施莱斯”，这两类显卡分别适合于使用专业绘图软件和视频编辑的朋友。
发烧型显卡：这类产品包括ATi Radeon 9000 Pro、GeForce4 MX440(NV18)、GeForce4 Ti4200等。对于普通消费者来说，对1200元以上的显卡没有必要考虑，毕竟目前显卡技术发展与产品更新速度实在太快，加上显示芯片厂商惯用的细分市场的手法，700元到1200元的显卡基本上已经具备了高端显卡的许多技术和功能，因此我们仍然将发烧型显卡定位于700元到1200元之间。
对于Radeon9700 Pro、GeForce4 Ti4600这类产品，虽然性能强劲，但由于售价已超出大多数用户的承受能力，所以在此也就不涉及了。
各类显卡推荐
一、 经济型显卡
推荐产品：双敏速配7100、小影霸G3400D
市场参考价：速配7100/390元、小影霸G3400D/400元
●速配7100

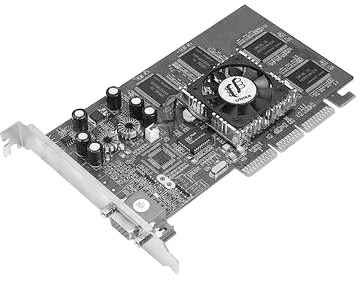

速配7100（图5）采用的是GeForce2 Ti VX显示芯片，虽然核心频率略低于标准的GeForce2 Ti，但是与GeForce2 MX200/400相比，性能优势是非常明显的。它拥有完全的T&L引擎、4条渲染管线(GeForce2 MX为2条)，加上配备的32MB 128位DDR显存，因而远远高于GeForce2 MX显卡的性能。
●小影霸G3400D
小影霸G3400D显卡是新天下出品的，采用GeForce2 MX400芯片，32MB DDR显存，采用紫罗蓝色的PCB板。PCB板的布线保证了每颗显存颗粒到芯片的距离一致，具有良好的抗电磁干扰性，从而增强了显卡的运行稳定性。该款显卡全部采用黑色插机电容，用料充足，能够确保显卡性能的充分发挥。同时，G3400D采用优质电压模块，避免了花屏现象的发生。
二、主流型显卡
推荐产品：耕昇蝰蛇450T(-S)、技嘉GV-R9000、速配8000
市场参考价：耕昇蝰蛇450T(-S)/599元(499元)、技嘉GV-R9000/750元、速配8000/659元
●耕昇蝰蛇450T(-S)
蝰蛇450T采用了GeForce4 MX440(NV15)的显示芯片，PCB板采用的是P78 PCB，显存采用的是mBGA封装的DDR显存，最近新版显卡的显存从HY 4.0ns升级为HY 3.6ns。这块显卡做工出色，用料比较足，而售价仅为599元，在采用MX440(NV15)显示芯片的同档次显卡中性价比非常突出，如果芯片上采用耕昇涡轮风扇的话，超频性能将更加强劲。
蝰蛇450T-S显卡是采用GeForce4 MX440 SE显示芯片的新产品，核心频率比标准MX440略低，为250MHz，显存标准工作频率仍为400MHz。该卡仍旧沿用了蝰蛇450T的红色PCB板，虽然标准规定只需采用6ns DDR显存，但蝰蛇450T-S还是搭配了mBGA封装的128位Infinion 5ns DDR显存，容量为64MB，虽然显卡性能略低于蝰蛇450T，但价格只要499元。
●技嘉GV-R9000

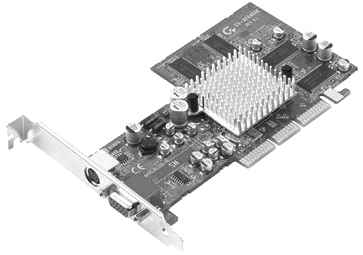

最近技嘉公司发布了采用ATi Radeon 9000显示芯片的显卡GV-R9000（图6），Radeon 9000芯片性能强劲，完全支持DirectX 8.1，支持硬件级可编程的1.4版Pixel Shaders和1.1版Vertex Shaders。这款显卡的做工和用料保持了技嘉产品一贯的优良品质，红色的PCB板，板载64MB DDR 5ns显存，显示核心与显存的工作频率分别是250MHz和400MHz，随卡还附送4张光盘，包括PowerDVD XP媒体播放软件，Motocross Mania、4×4 EVO和奥妮3个游戏，而零售价只有750元左右，附加值较高。
●速配8000
UNIKA速配8000使用的是GeForce3 Ti200显示芯片，GeForce3 Ti系列曾经是NVIDIA对抗ATi Radeon 8500的主力，完全支持硬件DirectX 8.1和OpenGL 1.3，使用6层专用的镏金PCB，板载64MB 128位3.6ns DDR显存，这块显卡的做工还是不错的，性价比要比标准版MX440高出不少。
三、“专业”型显卡
推荐产品：耕昇钛极350、翔升勋章A85V VIVO
市场参考价：耕昇钛极350/899元、翔升勋章A85V VIVO/799元
●耕昇钛极350

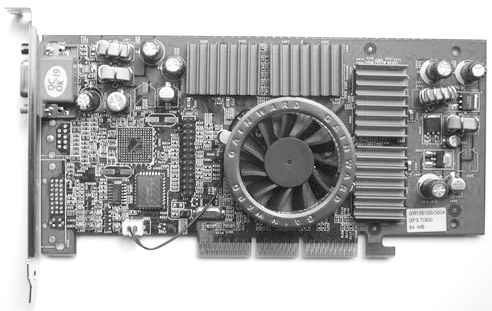

耕昇钛极350（图7）采用的是GeForce3 Ti500显示芯片，内建有nfiniteFX引擎，完全支持DirceX 8.1，采用了8颗TSOP封装的DDR显存。当然钛极350最重要的特征就是有“神奇跳线”功能了，通过它可以让GeForce3 Ti500变成价值万元的Quadro DCC专业显卡。钛极350显卡采用了8层PCB板，目前这块显卡的显存颗粒已经由以前的EliteMT 3.8ns升级为钰创3.3ns，超频性能又有提升，超频后基本与标准版GeForce4 Ti 4200性能相当。另一款带“神奇跳线”功能的钛极3500，显存容量为128MB，所以价格要贵一点，为1099元。
●翔升勋章A85V VIVO

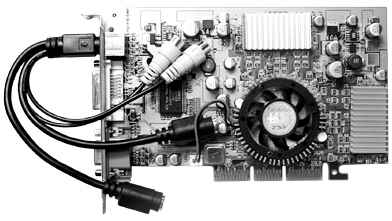

勋章A85V VIVO（图8）采用的是ATi Radeon 8500LE显示芯片，板载Hynix 4ns DDR显存，完整支持DirectX8.1和OpenGL 1.3。该显卡除了拥有Radeon 8500LE显示芯片的特性外，还提供了基于ATi Rage Theater视频处理芯片支持的视频捕捉功能。通过显卡提供的带有输入功能的S端子或AV端子，用户可以轻易地将各种影像设备如DV摄像机、Hi8摄像机以及DVD机、摄像头等输出的精彩视频片段输入自己的电脑。然后通过A85V VIVO强大的编辑功能，将自己制作的影片直接输出成MPEG、AVI、WMV等格式。这块显卡还有DVD硬件回放支持和视频输出功能，市场参考价为799元。假如你需要一块带视频输入功能的显卡，那么翔升的这款勋章A85V VIVO是较好的选择。
四、发烧型显卡
推荐产品：微星G4MX440-TD8X、耕昇钛极Ti4200DT、盈通镭龙9000 Pro
市场参考价：微星G4MX440-TD8X/850元、耕昇钛极Ti4200DT/1199元、盈通镭龙9000 Pro/860元
●微星G4MX440-TD8X

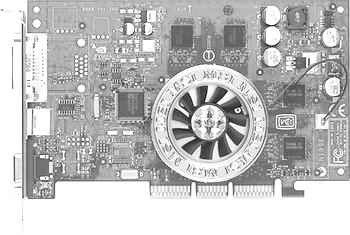

改进后的MX440(NV18)芯片支持AGP 8×接口总线，从而使数据传输带宽达到2.1GB/s。微星G4MX440-TD8X（图9）采用NV18显示芯片，除了产品做工精细之外，还具有许多特色，附送包括MSI 3D Turbo Experience、Live Update Series、GoodMEM、LockBox、Wminfo等特色软件，特别是附赠了热门完整版3D游戏《毁灭公爵》、《上古卷轴-晨风》、《火线猎杀》等游戏，还有许多超值的工具软件，这款显卡的售价为850元，相比Radeon 9000标准版来说定价偏高了一点，但考虑到刚刚上市，相信价格方面还会做进一步的调整。
●耕昇钛极Ti4200DT
这款显卡采用的是GeForce4 Ti4200的显示芯片，显存仍为钰创TSOPⅡ封装3.3ns颗粒，同样有着强劲的超频能力，核心和显存默认工作频率达到了270MHz/580MHz，超出标准工作频率不少。这款显卡还提供了完整的TV OUT、DVI、CRT输出功能，加上超频性能特强，所以价格也不含糊，需要1199元，比其他品牌标准版GeForce4 Ti4200显卡要高出不少。耕昇另有一款普通版Ti4200，64MB显存，不过省掉了DVI口和TV OUT，价格当然要便宜一些，只要998元。
●盈通镭龙9000 Pro
盈通镭龙9000 Pro采用ATi Radeon 9000Pro芯片，采用128位64MB DDR显存，支持AGP 2×/4×。采用Charisma Engine Ⅱ(魅力引擎2代)和Smoothvision技术，整合了CRT、TV OUT、DVI输出，完全支持DirectX 8.1、OpenGL 1.3，支持MPEG-1、MPEG-2和DVD播放。
具体分析了显卡市场行情，向大家推荐了几款性价比较出色的产品，但是当经销商拿出多款产品来让你挑选时，该如何进行选择呢？
认清显示芯片

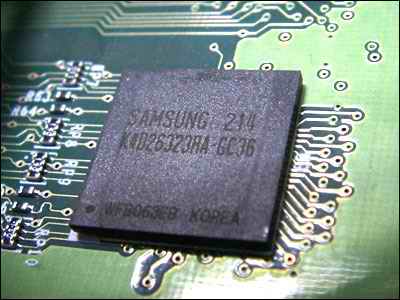

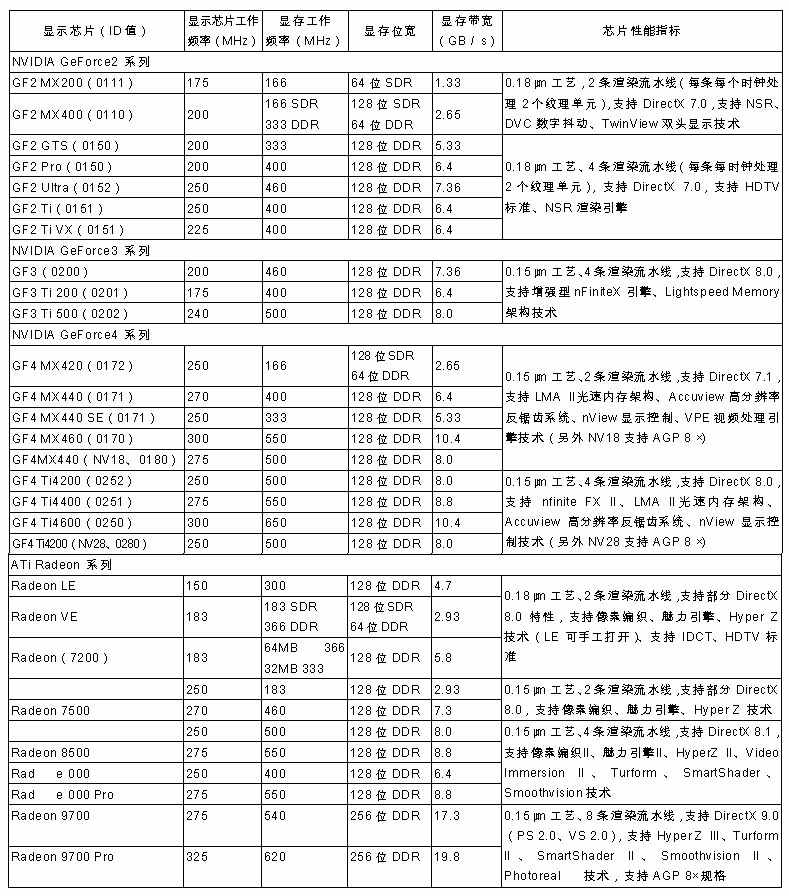

显卡上采用何种显示芯片，基本上决定了这款显卡的性能和价位，所以在购买前应根据自己的实际需要及经济实力来选择相应显示芯片的显卡。在选购时不要被经销商天花乱坠的介绍所迷惑，也不要被产品鲜艳的包装所吸引。首先应查看显示芯片的编号(ID值)，方法是在开机显示PCI设备时，按下键盘上的Pause键，在Display Controllor对应的Device ID栏目中的值就是该显示芯片的ID值，与（图10）中的数值进行对照就可以验明正身了(该方法主要针对NVIDIA显示芯片的显卡)。（图1）
然后再仔细检查显卡的各项设置值，尤其是显示芯片与显存的默认工作频率，用显卡自带的工具软件或者Powerstrip软件就可以检查，与附表中所示的各款显示芯片设计标准进行比较，如果比标准频率低很多的话，说明厂家的设计可能存在缺陷或者在做工上偷工减料，这样的产品需要提防，所以建议大家在购买显卡时试用一下。
显存也很重要
显存在显卡的成本中占有较大比例，因此就成了一些不法厂商喜欢做手脚的对象。了解显存的主要性能参数对于显卡的选购有很大的帮助。显存的性能参数有速度、工作频率、数据位宽和数据带宽等。
一、显存速度和工作频率
显存的速度是以纳秒(ns)为单位，工作频率以MHz为单位，显存的速度决定了其标准工作频率。显存颗粒上都有一排数字码，后面有一条横杠，横杠后面的数字或字母表示的就是显存颗粒的速度，所以也称之为杠速(详细内容请见本报第41期C13的相关文章)。一般大厂生产的显存质量上都有保证，并有一定的超频余地。而杂牌显存质量问题就比较严重，在选购显卡时一定要仔细查看清楚显存的默认工作频率值，若该值远低于其标准工作频率值，可以试着将显存超频至标准频率，如果显卡工作不稳定，那么显存质量或速度标志就存在问题；二是看显存的稳定工作频率值是否符合该系列显卡设计值的要求，如果远低于设计值，这样的显卡即使价格相对便宜，大家也最好不要购买。
二、显存位宽与带宽
显存的数据位宽是指显存与显示芯片交换数据的接口总线位数，也就是可以同时发送的数据位数，以bit为单位，这一重要参数经常被消费者忽略。显存的数据带宽指的是显示芯片与显存之间的数据交换速度，以GB/s为单位。对显卡来说，数据带宽值越大，同时处理的数据就越多，就越能发挥出显示芯片的性能。有以下计算公式：
显卡的显存数据位宽=显存颗粒位宽×显存颗粒数
显卡的显存数据带宽=显存工作频率×显存数据位宽/8
其中显存的颗粒位宽可以通过显存颗粒上的编号识别出来，详细内容见本报第41期C13版的文章。另外还要注意的是，DDR显存的时钟触发上升沿和下降沿都能进行数据传输，所以相同工作频率下的DDR显存带宽要比SDRAM显存带宽增加一倍，或者也可以认为DDR显存的工作频率为其实际工作频率的两倍。
很明显，显存的数据带宽由显存数据位宽与工作频率共同决定，而NVIDIA与ATi为了将显卡档次拉开，针对低端市场的显示芯片只配备了128位SDRAM或64位DDR显存，使得这些低端显卡与中端显卡相比，显存带宽大幅度降低，虽然价格上便宜一些，但性能下降了很多。最近，一些厂商为了抢占中端显卡市场，推出了使用6ns 128位SDRAM显存的GeForce4 MX440和使用64位DDR显存的MX440 SE显卡，虽然价格便宜了近百元，但显存的数据带宽值却为标准值的一半左右，对显卡的性能影响非常大。但是在这类产品的宣传资料中却很少提及真实的显存位数，给奸商留下了坑人的机会。

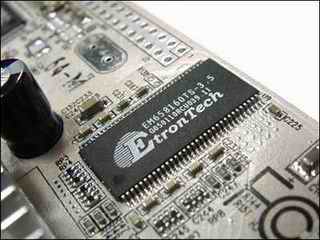

以标准的GeForce4 Ti4200显卡为例，该显卡使用了8颗16位的DDR显存颗粒，正反各4颗，这样位数总和就是128bit。厂商要想降低成本，使用的比较难以辨别的手法大致有两种：首先是只采用4颗16位的显存颗粒，而每颗显存的容量翻倍，这样显存总容量保持不变，而且也是DDR显存，速度也可以保持不变，但是位数就只有64bit了，它的带宽只有以前的一半了显存；另外还有一个办法就是把DDR改为SDRAM，保持容量、速度和显存位宽总和不变，但是通过带宽公式可以知道，显存带宽只有以前的一半了。带宽减半带来的结果是什么呢？在显示芯片完全相同的情况下，速度性能至少会损失30%～40%。（图2）
因此大家在选购显卡时要注意各种显示芯片对应显存的标准位数，详细数据见（图10）。如果经济不是特别紧张的话，希望大家不要选择那种显存位宽“缩水”的显卡。
三、显存容量
目前在主流显卡中使用得最多的显存品牌有三星(Samsung)、现代(Hynix)、钰创(EtronTech)以及infineon。一块显卡的显存总容量和显存颗粒容量有以下关系：
显存总容量=单颗显存容量÷8×显存颗粒数
单颗显存的容量=显存颗粒的位容量×颗粒位宽
显存的颗粒容量一般可以根据显存颗粒上的编号得知，具体见本报第41期C13版的相关文章。显存颗粒的标志一般采用位容量×颗粒位宽的方式，如4M×16bit，这是64Mb的显存颗粒，如果使用在MX400这类显卡上，必须使用8颗这样的显存才能满足128位位宽的要求。根据上面的公式可以知道，使用这种显存的MX400显卡显存总容量一定是64Mb/8×8=64MB。（图3）
根据标示方法的不同，相同容量的显存颗粒会有好几种不同的规格，它们之间主要的区别就在于位容量和位宽不同。显卡厂商选择各种规格的显存颗粒安装到显卡上，就形成了各种不同位宽和不同显存容量的显卡。不同规格的显存颗粒在技术要求、生产成本等方面都不一样，因此不同厂商根据产品规划以及技术、资金等原因决定各自的生产对象。
一些选购技巧和注意事项
1.显卡与CPU的搭配问题
虽说现在的显示芯片都称为GPU，拥有强大的数据处理能力，但是显卡性能的发挥仍然离不开强劲的CPU。举个例子来说：朋友的GeForce4 Ti4200显卡在3D Mark 2001 SE(1024×768@32bit)中的得分仅有7600分左右，还不如GeForce3 Ti500的成绩。为什么不理想呢？原来他的CPU为P4赛扬1.7GHz，如果换成了1.8GA以上的P4或者高主频的Athlon XP的话，成绩自然会提高不少。
所以对于新装机的用户来说，如果采用的400元～700元的主流型显卡，最好配置P4赛扬1.7GHz或者低主频Athlon XP CPU；如果采用的700元以上的显卡，最好配置P4 1.8GA以上或者高主频的Athlon XP CPU。当然，若采用DDR 400内存，就更能够发挥出整机的性能。
对于只打算升级显卡的用户来说，如果仍然保留SDRAM内存和老CPU，选择经济型显卡比较合适。
2.显卡PCB板的层数是什么意思 怎样检测识别其质量

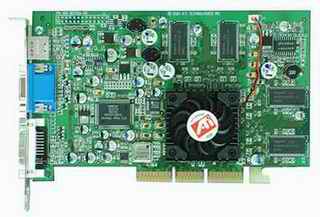

如今PCB板卡上的零件越来越密集，布线也越来越复杂，单面板与双面板已经不能满足电气性能与布线要求。而多层板相当于使用多片双面板，并在每层PCB板间放进树脂材料粘合压紧，内部采用铜箔走线。PCB板的层数就代表了独立的布线层数，通常都是偶数层。目前显卡使用PCB板为4～8层，层数越多布线越方便，元件之间的连线越短，信号衰减也会减少，从而减少高频下的信号干扰，提高显卡的工作稳定性。但是显卡的层数越多，设计、加工、质检要求更高，成本也就相应增加不少。（图4）
如何识别显卡的PCB板是几层板呢？对于4层PCB板，最上层和最下层为信号层，中间则为接地层和电源层；6层PCB板可能有3个或4个信号层、一个接地层以及1～2个电源层。PCB板的各层粘合紧密，不太容易用肉眼看出准确层数，但是将劣质PCB板正对太阳观察，可以看出有透光现象；4层与6层、8层PCB板的区分则必须通过是否有盲孔来辨别，6层和8层PCB板表面信号层与内部信号层的线路连接穿孔时无须穿透PCB板，称之为盲孔，而4层PCB板由于信号层均为表面层，布线时必须打穿PCB板才能将两边信号线连接，不存在盲孔；所以如果PCB板上存在一定数量的盲孔，那么就可以判断为6层或8层PCB板了。
3.AGP显卡的供电问题
对于还在使用如LX和BX主板的朋友请注意，显卡功耗过大会导致显卡插槽供电不足而死机。升级显卡时应考虑到AGP显卡插槽的供电问题，升级时最好选择PCI显卡或者是功耗较低的AGP显卡。比如GeForce2 MX400等，也不至于有很大的性能浪费，而像GeForce 256、Savage 2000等耗电较大的显卡最好不要选择。
关于显卡上采用的电器元件类型、质量、性能等问题，请参考本报37期C13版的有关文章，这里就不再细述了。
