医治托盘失控的光驱

硬件周刊

叶深沉

笔者的一台ACER 24×的CD-ROM最近出现了一个“怪病”：按下进、出仓按键，光盘托盘弹出到位之后，不等放入或取出光盘，就立即退回。必须用手拉住托盘才能放、取光盘。

故障分析

光驱在弹出托盘时，驱动电机需要一个托架到位的反馈电信号，驱动电路在得到该反馈信号后，便立即断开驱动电机的电源供给。当我们放好光盘并再次按动光盘弹出键，驱动电路在确认反馈信号已经变化后，发出信号让电机反转并带动托盘入仓，当得到入仓到位的信号之后，驱动托盘的电机停止工作。以上的故障可能是由于控制驱动托盘的电机的电路接触不良或短路造成的。

故障排除

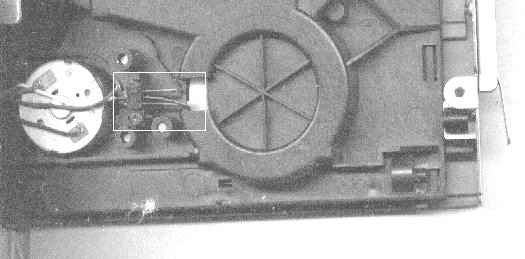

取下光驱，拆开光驱背面的金属壳。轻轻地取下印刷板(注意不要把数据排线扯断了)。在露出的光驱机械底盘的下面，靠近托盘驱动电机的右侧，有一个带着3片弹性接触簧片的装置(（图1）白色方框所示)，中间的一个接触片就是控制电路的信号采样点，位于它前方的白色转盘上，有一个定位顶点。当光驱托盘出仓到位后，它正好将中间的接触片，拨向另一个接触片上，而托架入舱到位时才呈现（图1）中所示的接触状态。事实上引起上面故障的原因，就是这两对接触点由于氧化和使用频繁，而出现了接触不良的情况。知道故障原因，解决故障就不难了。
