一张不干胶救显卡

硬件周刊

起子

最近，笔者到二手市场购买了一块杂牌的GeForce2 Pro显卡，回家后使用正常。谁知几天后，系统开始无故黑屏，而且会毫无规律地死机，有时甚至重启后连开机也不行，最后显卡无法工作，PC喇叭发出一长两短的报警声。于是我怀疑显卡已经坏掉。

故障诊断

笔者使用的是磐英的KT266A主板，由于在机箱里不好操作，于是我把显卡拔下来，插在另一块杂牌的VIA 693主板上进行测试。接好电源、显示器，插好内存、CPU，开机，系统可以顺利自检，我特意开机两个小时，也没有出现随机重启、死机的现象。难道是主板的问题？接下来我把这块显卡换到另一块KT133的主板上，也出现无法点亮的情况；把另一块GeForce2 MX的显卡插到KT266A主板上，没有任何问题！在通电的情况下笔者用DT9208数字万用表的20V直流电压挡测量了显卡上几个大电容，大电感等元件的电压情况，显示芯片核心的供电电压是1.9V，显存的电压是3.5V，而且都是独立供电，两个晶振一端电压为1.7V，另一端为1.5V，有0.2V的压降。摸摸GPU，温度一般，但是这说明GPU没有坏。据此笔者实在看不出有什么大问题。
以上故障现象让笔者百思不得其解。难道只能用显卡和主板“不兼容”来解释吗？仔细归纳故障产生的规律，我发现，只要是插在较新的主板上(比如采用KT266A，KT133等芯片组的主板)，开机必然报警，而且黑屏。但这块显卡如果插在较老的693主板上，又一切正常。对比这几块主板，它们之间不同之处太多了，但是与显卡有关的就只有AGP插槽了。仔细分析，693主板的AGP插槽支持AGP 1×和2×，供电电压为3.3V；KT133和KT266A支持AGP 1×、2×和4×，支持3.3V和1.5V两种电压。难道是这个原因？
抱着试一试的想法，我用GeForce2 MX启动了使用KT266A主板的系统，然后在主板BIOS中将AGP模式改为2×，保存设置后关闭计算机，换上GeForce2 Pro显卡，开机，故障依旧，屏幕还是一片漆黑。难道我的判断错误了？再次陷入毫无头绪之中。
无奈之下换上GeForce2 MX显卡，准备放弃那块GeForce2 Pro了。开机进入Win98桌面，此时这块GeForce2 MX显卡驱动程序附带的监测工具的窗口跳了出来，上面显示“AGP模式2×”，对了，刚才设的AGP 2×还没有改回来，再看后面“AGP 电压1.5V”，什么？明明是设置的AGP 2×怎么电压还是1.5V？立刻关机，把GeForce2 MX显卡插到KT133主板的平台上，启动系统，在BIOS中设定AGP模式为2×，重启进入Win98，装好显卡检测工具，检测工具窗口内立即显示：AGP电压 1.5V。原来是这样！只要是支持AGP 4×模式的显卡，虽然你可以更改它的AGP模式，但是它的AGP供电电压始终是1.5V。

故障排除

知道故障所在就好办了。由于AGP 4×部分电路的原因，导致这块显卡无法正常工作。那么我们可以把它改造成为一块“真正”的AGP 2×显卡。这需要从选择显卡的AGP供电模式的金手指下手。经过查阅相关资料，笔者发现，屏蔽显卡其中一个金手指就可以解决问题。

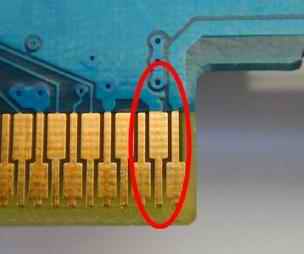

把显卡翻过来，面对显卡的背面，金属挡板在右边。现在找到从右边数过来第2个金手指(见（图1）)。这个金手指的电平信号直接控制显卡的AGP工作模式，它接地(低电平)，显卡支持AGP 4×，供电电压1.5V；它悬空(高电平)，显卡只支持AGP 2×以下模式，供电电压强制为3.3V。现在我们只需要用小小的一片长方形不干胶，贴在这个金手指上(不干胶的大小要控制好，不要盖到其他的金手指)就可以了。
