修复罢工的显卡

硬件周刊

马先治

笔者的一块GeForce2 显卡，插到可以正常工作的主板上，开机后主板供不上电，显然显卡损坏了。

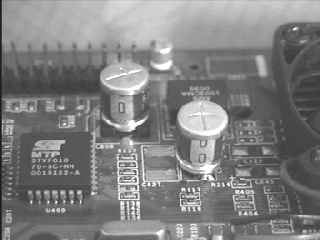

把这块显卡插到主板上后，主板不能通电，说明显卡上可能有短路的情况。这块显卡上有4块显存芯片、一块BIOS芯片、一块GPU芯片，还有电源控制芯片及一些阻容元件。如果是GPU坏了，就只好放弃了，但如果是电容或是电源控制块1503CMA坏了，都可以更换。所以我首先怀疑电源控制块1503CMA和电容出了问题。仔细观察电源控制块，无发黑变黄现象，而供电部分的电容C808、C828就有很大嫌疑(如（图1）)。将它们焊下来用万用表的欧姆挡进行测量，C828无明显充放电现象，万用表指针不摆动，而C808已经短路。
