键盘输出字符混乱的解决
硬件周刊
键盘是整个电脑系统中使用最多，也最容易损坏的部件之一。特别是使用得最广泛的机械式电容键盘，发生诸如接触不良、按键被卡住、电缆断线甚至液体渗入导致短路等故障的几率还是很大的。
下面笔者就以最近遇到的一例因逻辑控制电路发生故障而导致键盘输出字符混乱的故障为例，介绍一下关于键盘的简单维修方法。
故障现象
一台品牌电脑所配备的标准104键键盘。按下某几个字母键后，便在屏幕上出现一串随机产生的字符，并且还带有按键时字符输出混乱的故障现象。
分析故障原因
根据键盘的工作原理来分析，PC所采用的键盘，一般都是属于非编码类型的标准键盘，主要由单片机、译码器和字母键开关矩阵电路三部分组成。按键的识别和行列位置扫描码，是由键盘内部的单片机通过接收译码器的解码结果来实现的。如果控制键盘扫描的电路部分出现紊乱或者逻辑电路出现故障，就会出现上述故障现象。因此检查的重点应该放在键盘的微处理器和相关的电路部分。
操作步骤

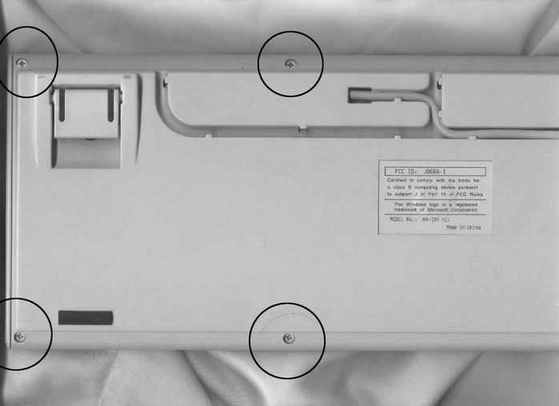

1.首先我们需要将键盘拆开。把键盘翻过来，可以看到背面有6～8颗螺丝钉，将它们拧下来，就可以轻松地将键盘拆开（图1）。
2.拆开键盘的后盖，接着取出屏蔽板，再取出整个键盘的电路板。在印刷电路板上找到微处理器(见（图2）)，它是一个有60多只引脚，并且被封装于线路板上的芯片。
3.检测出该处理器的输出引脚(如果芯片上有具体型号的标注，那么可以通过查资料来找出输出引脚)。由于示波器这样的设备不好找，所以笔者使用了一个简单的办法：用一只容量为0.1μF/16V的电容，串接在万用表的正表笔上，再将万用表打到20V交流电压挡，测量信号输出引脚的电压值的变化是否有规律作为参考，但这样的测量效果不太直观。接下来就配合键盘的按键逐个对引脚进行检查。仔细的观察比较，最后发现第20脚为微处理器的输出引脚(见（图2）中的白色圆圈)，而且脉冲输出的电压变化有规律且十分正常。据此排除了微处理器出现故障的可能性。

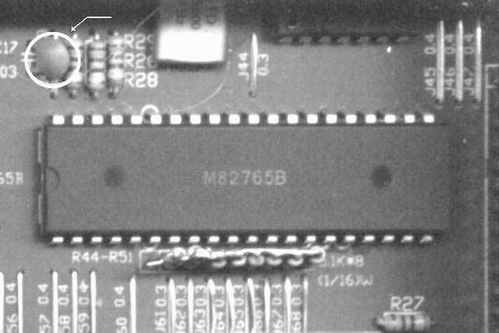

4.接下来需要检测逻辑控制芯片(见（图3）)。发现M82765B的第40个引脚按键后输出电压变化没有规律。断电后用万用表的电阻挡检测，发现第40脚的输出电阻值不太稳定(关于表笔的正负，牢记电流“红进黑出”就可以了)，据此怀疑第40脚连接的输出电路中可能有电阻或者电容不稳定。

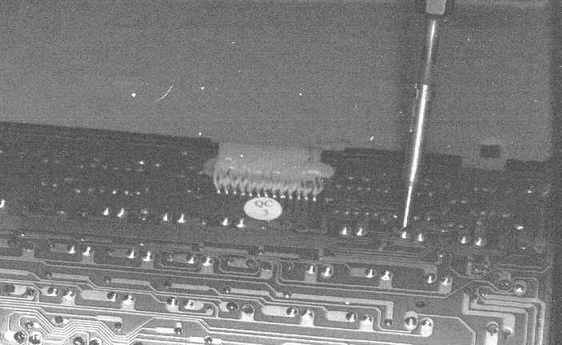

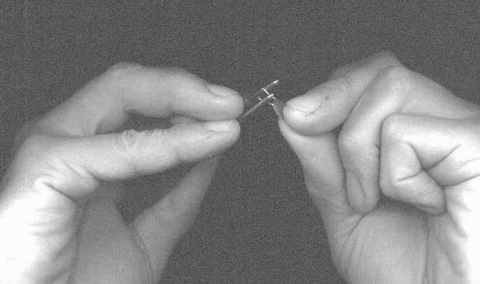

5.既然我们先假设不是集成块内部的故障，那么我们就先检查与第40脚相连的外围电路元件。将一只恒温烙铁(一般功率为30W左右，恒温450℃的烙铁就比较合适了，建议使用尖头的烙铁以方便在元件密集的电路板上操作，不过不要太尖，不然不好上焊锡)加热到恒温状态后，断开电源，从PCB板的背面将C17电容引脚上的焊锡烫掉（图4），就可以方便地将电容取下来，将指针式万用电表打到10kΩ挡，然后把两只表笔分别接于电容C17的两端(见（图5）)。正常情况下，表针应该是先有阻值显示，然后指针立即退回原处不再动了。记住不要用数字万用表的电阻挡进行电容漏电的测试，因为它对小容量电容充、放电的指示值的显示准确性较差。而测量这只电容时，表针回到原处后，又开始不规则地慢慢向右移动，证明该瓷片电容确实存在着轻微漏电的情况。
6.确定是C17电容有问题之后，将一只0.01μF的电容焊在原来电容的位置上。
再一次通电检查，此时该脚的输出电压很稳定。恢复整个键盘并扣上后盖，把它装回电脑测试，一切正常，键盘故障彻底排除。遇到类似键盘故障的玩家，可以动动脑筋，举一反三，赶快动手试试吧！
