与三维机械制图亲密接触

软件世界

王厚勇

UG是应用于机械领域的三维设计软件，具有强大的建模功能。它现在比较成熟的商业版本是V.17。目前尚无共享版本。
UG是三维机械制图中的皇家贵族，深受机械行业人士的喜爱。在其强大的功能背后，有着方便易用的“设计理念”。下面我们就通过绘制一个轴连接板的零部件，来揭示UG的简单操作过程。

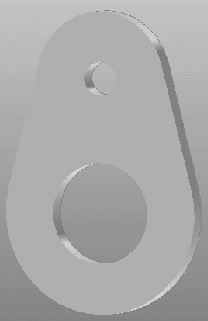

要绘制的三维轴连接板零件图如（图1）所示。

第一步：绘制Φ30圆、Φ10圆、Φ60圆、Φ40圆

基本思路是零件模型的建造，基本上是从二维图形开始。首先我们应将零件中涉及的圆，绘制出来。
①绘制Φ30圆：单击CURVE工具条上的BASIC CURVES，在接下来的对话框中，点击CIRCLE，再点INFERRED POINT|POINT CONSTRUCTOR，在POINT CONSTRUCTOR对话框中，点RESET，点OK。在XC中输入15，点OK，至此绘制出Φ30圆。②绘制Φ60圆：点击BASIC CURVES，点击CIRCLE，再点INFERRED POINT|ARC/ELLIPSE/SPHERE CENTER，点一下刚画好的圆，在状态栏对应的直径标志文本框中输入60，按回车。至此绘制出Φ60圆。③绘制Φ10圆：点击CURVE工具条上POINT，在POINT CONSTRUCTOR对话框中输入：Y=40，X=0，Z=0，回车。并按CANCEL。此时在工作区中出现工作点，单击CURVE工具条上的BASIC CURVES，在接下来的对话框中，点击CIRCLE，再点INFERRED POINT|EXISTING POINT，用鼠标点击刚才出现的工作点。然后，在状态栏对应的直径表示文本框中输入10，按回车。至此绘制出Φ10圆。④绘制Φ40圆：再点击工作点，在状态栏对应的直径表示文本框中输入40，按回车。至此绘制出Φ40圆。

第二步：做Φ40圆与Φ60圆的切线

基本思路是主要的曲线完成后，再进一步绘制其他轮廓线，完成整个零件的初步草图。点击LINE，再点INFERRED POINT，将光标移到Φ40圆上，点击一下，再到Φ60圆上点击一下，至此一条切线作好，用同样方法作另一条（图2）。

第三步：进行修剪

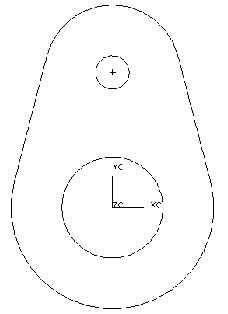

将零件的主要曲线绘制出来后，把不必要的曲线修剪掉，完成零件的草图。点击BASIC CURVES，在接下来的对话框中，点击TRIM，接着，用鼠标依次点切线1、圆弧1、切线2、圆弧2，按CANCEL（图3）。

第四步：将二维图延伸为三维图

这一步是总零件绘制后，进行扩展，将二维图延伸成三维图。点击FORM FEATURE中的EXTRUDED BODY，点击CHAIN CURVES，任选图3中一线段，然后按两次OK，回到EXTRUDED BODY中，按OK，选DIRECTION_DISTANCE，按OK，再按OK，在END_DISTANCE中输入6，按OK，再按CANCEL。
点击VIEW工具条中的SHADED，此时三维实体产生（图4）。

第五步：进行挖孔处理

基本思路是进一步对三维图进行处理，构建零件原貌。点击WIREFRAME，点击EXTRUDED BODY，选择Φ10圆，按4次OK，在BOOLEAM OPERATION对话框中，按SUBTRACT，最后按CANCEL。重复挖孔Φ30。
就得到轴连接板的三维图（图1）。
