拯救遭雷击的“猫”
硬件周刊
最近由于我忘记在打雷的时候拔掉连接MODEM的电话线，我的MODEM不幸遭到了雷击。我怀着侥幸心理开机后，选择拨号网络，准备拨号上网，但是试过很多次后发现MODEM始终没有拨号音，用电话对电话线进行测试，发现电话线完好，没有故障。既然电话线没有问题，而且在Win98系统中“设备管理器”里也显示MODEM一切正常，看来不会是电话线或者MODEM驱动的问题。问题也许是出在MODEM自己身上。

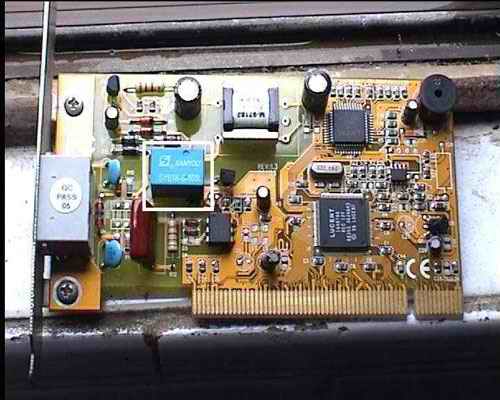

仔细听MODEM拨号时发出的声音，发现以前可以正常开始拨号时，MODEM会有“哒”的一声，而现在没有这个声音了。说明继电器没有正常工作（图1）。

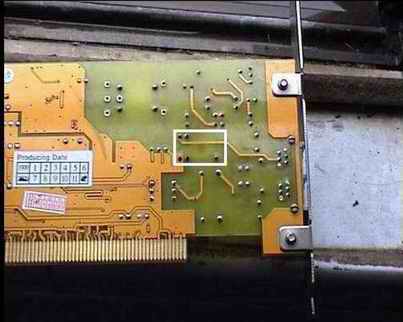

在用万用表测试后，发现继电器没有问题，那么就说明控制继电器动作的电路出了问题。于是又检查与继电器有关的电路，由于笔者电路知识有限，始终没能查出哪里出了问题。正在绝望之际，忽然想起继电器只是起控制MODEM与电话线通断的作用，既然只是“控制”，那由人工控制也是一样的嘛。对，就在这上面动脑筋。通过用万用表测试，终于发现只要把继电器的某两个焊点连起来，就等于强行让MODEM连上了电话线。（图2）所示的是继电器的焊点的位置。

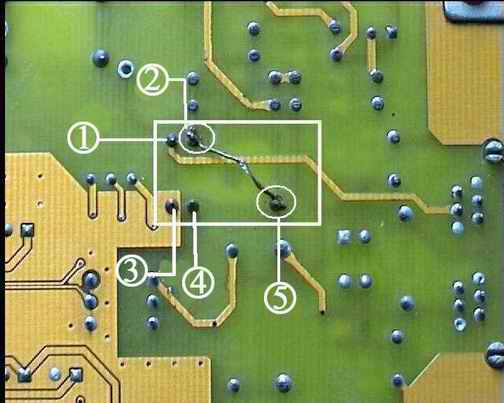

在（图3）中，第3、4脚是继电器的电源端，第2脚是接变压器的，就是说它与数据芯片有联系，第1脚接PHONE接口，第5脚接LINE接口。
于是我就用电线把第2脚和第5脚连接起来(如图3中圈出的，焊接的方法笔者就不再啰嗦了)。但这时，一开机MODEM就连上了电话线，怎么办？很简单，只要在电话线上做一个开关，上网时把它打开，断网时把它关上就行了。
