还假冒MX400的真面目
硬件周刊
朋友装机不小心被JS骗了，买了一块奇怪的GeForce2 MX400显卡。这块显卡只能安装自带的驱动，不能安装任何版本的公版驱动，用HWINFO无法检测出芯片类型。用WFFLASH也只能检测出是NV显卡，具体型号不明。由于卖机器的JS已经找不到，朋友找到我帮忙看看能不能解决这个问题。
拿到这块显卡以后，仔细查看。显卡的做工还不错，选用的元件还算中规中矩，采用黄色大板，主芯片上安装了一个圆形黄色散热片，背面有MX400/32MB及条形码贴纸，采用5ns的SDRAM显存，由于散热片和主芯片之间粘得特别牢固，所以无法得知芯片型号。
上机查看，开机显示为GeForce2 MX400，显卡的频率设置为核心/显存──120MHz/143MHz，用HWINFO检测是未知的芯片类型，用自带的驱动程序在显示属性里显示为MX400。强行安装NV公版驱动，手工选择MX400，安装完之后，可以正常使用，但是显示属性里显示芯片类型为“NV??”。
根据以往的经验，基本可以判断出这是一块由GeForce256改造的MX400显卡，我决定恢复它的本来面目。根据NV显卡的ID控制原理(见ID识别表（图1）)，我们可以找出改造的方法。
与GeForce256显卡的ROM芯片(PLCC封装)的18、19脚相连的标号103(10kΩ)的下拉电阻，就是显卡的ID电阻。通过改变电阻的位置，就可以达到改变型号的目的。
这块显卡的BIOS芯片采用了双列直插式28脚的27512，小心取下来，管座内部露出一个PLCC的空位和几个与之相连的电阻，用万用表测量发现，它们的电平是：18低、19高。
哈哈，明白了，由于这种不正常的连接方式，导致不能正常检测出显卡类型。

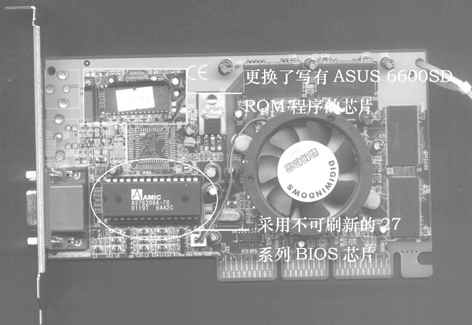

现在把和19脚相连的ID电阻(标号R33)，移到旁边的空位上（图2），并且更换了一块写好ASUS 6600SD ROM的27512芯片插上（图3）。开机，哈哈，找到新硬件GeForce256，顺利安装ASUS 6600的驱动29.80、专用超频工具ASUS TWEAK。
一切安装正常，开机成功。由于ASUS 6600SD的显存频率设置为166MHz，比原来的143MHz高，所以测试3DMARK2001 比原来高2××分。再次更换丽台的BIOS，同样成功，看来这块显卡的兼容性不错。我还不死心，将18、19两脚相连的电阻改为高电平，开机成功，变成专业的QUADRO。
总结：市场上最近以来假冒的32MB 的TNT2 M64(用16MB VANTA改的)，32MB的MX400(GeForce256改的)非常多。JS将它们称之为B版显卡，用起来兼容性非常不好，无法升级驱动。通过以上的改造，不但可以解决这些问题，还可以通过刷新BIOS变成名牌显卡或专业卡，享受更高的性能。文中提到的工具软件和驱动程序可以在驱动之家http://www.mydrivers.com下载，显卡的改造ID原理、刷新BIOS方法和BIOS程序可以在http://xusa.myrice.com下载。
