不花钱也修主板

硬件周刊

老马

朋友送来一块无法点亮的美达6ABD BX主板(板号：F99110003846ABD)，让老马我想办法修修看。我仔细看了看主板，做工还算可以，用料中规中矩。问朋友该主板无法点亮以前有什么现象，朋友说这块主板以前有时还能正常启动。于是我怀疑是主板上某处元件有虚焊或损坏。但是经过仔细地目测后，并没有发现诸如电容爆裂、三端稳压块变色等现象。
我干脆将该主板接上电源，用万用表探测可能产生故障的地方(CPU供电控制块，BIOS芯片)，都未发现有什么异常。因当初怀疑可能有虚焊的地方，于是从工具箱里拿来DEBUG卡插入主板PCI插槽中，然后用手分别用力按I/O芯片、南北桥芯片(因南北桥芯片体积大接触点多，要四个角分别压)，按一次，通一次电。当按到北桥芯片时，发现诊断卡上显示的数字从“FF”跳动至“C1”，说明故障出在北桥芯片上了。
找到了故障点，如何解决？没有专用工具，没有焊接设备，就是有也不一定100%的成功。难道这块美达6ABD的BX主板就这么下岗了？我突然想到，刚才是压住北桥芯片，可以解决问题，那现在抬高主板的一角，让虚焊点紧密接触不也是一样的吗？按着这个思路，我把主板装入机箱，固定好三个方向，留下主板的右下方不固定(因北桥芯片在这个位置)，用塑料垫片把主板抬高大约5毫米。检查没问题后，通电检测，主板果然可以正常启动了。

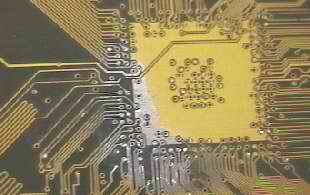

虽然主板可以启动了，但这样总是不塌实，这样处理后难免以后再出问题。能不能从主板的背面补焊北桥的针脚呢？我把主板翻过来，观察北桥芯片背后的焊脚，有一部分是裸露的，而有一些是被PCB板上涂的保护层覆盖了。于是接下来我使用细砂纸进行处理，把主板北桥芯片右下角所对应的PCB背面的保护层去掉(一定要用很细的砂纸，而且要慢慢地磨，否则很容易把PCB板上本来就很细的铜导线弄断)，然后用无水酒精进行清洗(一定要保证PCB板上没有铜屑，不然会容易引起短路)。最后再用尖头防静电烙铁把这一块区域的50多个焊点通通补焊一次(注意焊锡不可太多)。接着通电检测，主板果然能够启动了。最后，清理补焊后的多余松香，再在这块区域上贴上一快绝缘胶布(如果涂上专门的保护层更好)。（图1）
