AGFA CL20数码相机的修复
数码与整机
笔者朋友送来一台损坏的数码相机──AGFA CL20。该机为130万像素的CCD。朋友讲是在“寄来寄去中损坏的”，现象是聚焦不准，成像模糊。听了以后，心里有底了。

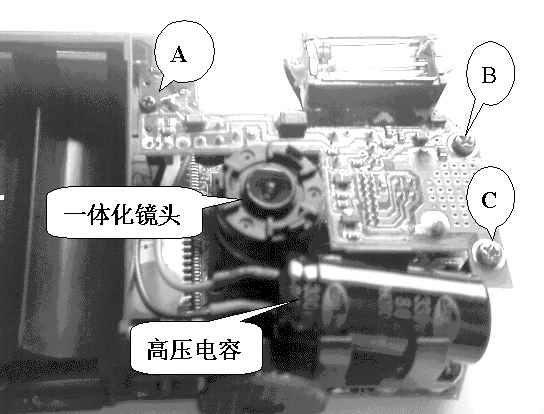

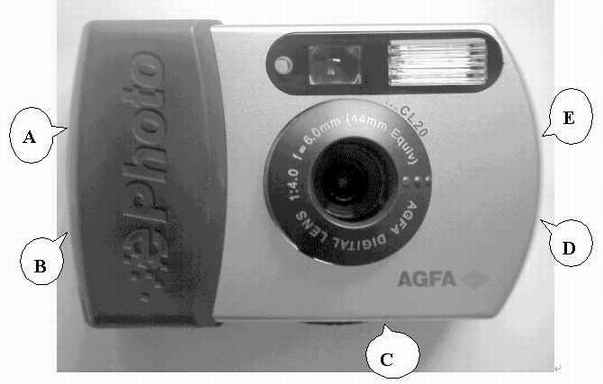

小心地拆开由5个螺丝固定的外壳（图1）就见到了内部电路，拆掉A、B、C三个螺丝后就可以将闪光灯的线路板向上拆卸下来（图2）。拆卸闪光灯的线路板要小心：闪光灯高压电容内可能会存有数百伏的高压电，它可能会对你造成电击，甚至可能造成其他电路的物理损坏。为了安全起见，可以在拆卸本电路板前用数十K的电阻并联高压电容两端，进行放电。拆下闪光灯电路板后，与CCD固定在一起的一体化镜头就完全暴露了出来。用手轻轻地摇动一体化镜头发现，镜头有些晃动，看来最初的判断是正确的──镜头由于磕碰、震动发生了位移。

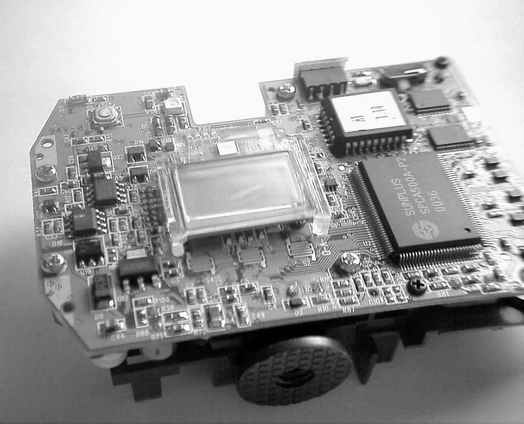

该DC镜头由两个自攻螺丝固定于PCB板上。由于被LCD遮盖，紧固该螺丝需要小心地拆开LCD的有机玻璃固定罩（图3）并将直接焊接在PCB板上的LCD小心地撬起一定角度，于是你看到这两个撬了一定的角度，你能看到这两个固定螺丝了（图4）。一般情况下，镜头松动的原因多是由于固定螺丝的螺孔滑丝造成的，原来的螺丝已经不能很好地紧固螺孔变大的CD基座。处理的方法简单有效：用缝衣针蘸少许502胶滴入已经损坏的螺孔中、并迅速转动CCD基座，使胶水在螺孔中分布均匀，502胶水粘住螺孔内的塑料，并且使螺孔变小。少顷便可进行CCD基座的固定工作了。仔细地将CCD镜头基座固定回原位。再按相反顺序将拆下的部件一样样安装回去。检查一下没有遗漏的小螺丝或其他部件，就可以通电试机了。
令人沮丧的是，成像依然模糊！看起来问题还比较严重。如果是一体化镜头中的镜片发生了位移，修复的难度就太大了。没办法只得重新拆开再次检查了……

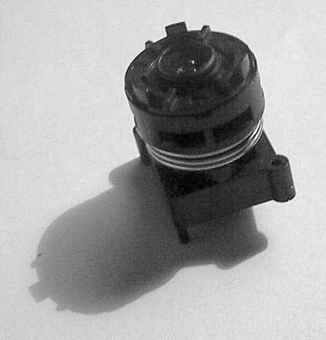

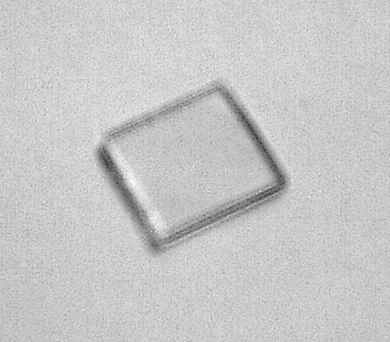

仔细观察该相机镜头发现AGAF CL-20所使用的是非常普通的以小光圈实现大景深的定焦镜头，由它的厚度来判断镜片组数很少，镜片在狭小的镜头腔体内发生位移的可能性非常小，所以问题的关键依然是在CCD以及CCD台座/一体化镜头上，习惯性地将镜头擦拭了一下，并将镜头（图5）中的ICF(Infrared Cut Filter红外截止低通滤镜，（图6）)拆下来，对镜头的清澈度进行检验。小小的ICF引起我的怀疑，这块ICF与我过去见过的ICF有较大的区别，正常的ICF是晶莹透亮的，而眼前的这块ICF的一侧表面却像毛玻璃一样朦胧一片，(这层发毛的东西十分均匀，不像是沾上的污物)透过它看不清对面的物体。由于镜头本身直径/光圈均很小，所以认为这块“毛玻璃”减少光通量的看法站不住脚。于是大胆地用棉签对这块有点特殊的ICF进行了擦拭，竟然发现有少许棉纤维粘在了ICF发毛的表面。再用力擦拭时发现这层发毛的东西竟然被擦掉一部分。于是将ICF放入清水(在对DC镜头进行清理时，千万不要轻易使用有机溶剂)中试着进行清洗──那黏膜一样的东西竟然被水给溶解掉了。很快，毛玻璃一样的ICF变得和正常的ICF一样晶莹剔透了！！仔细将所有的光学部件擦拭干净后，复位安装，试机，影像恢复了正常。
数码相机修复了，还有经验需要总结呢。
首先要说的是由于数码相机属于比较精密的光学器材+电子器件，所以日常的操作中防震就显得非常重要。通过这次修理，我们看到这台AGFA的故障原因除了镜头的位移外，还有一个值得注意的情况是潮湿的环境导致镜头上镀膜(涂层)的“变质”情况。从那块ICF上分布均匀的“毛膜”来看，肯定是由于潮湿环境导致了ICF涂层的“变质”，使原本晶莹的透镜变成了“毛玻璃”，这点与镜头的镀膜霉点十分相像。排除厂商材料选择上的不当外，使用者自己对DC的日常保养维护是个关键的环节──和传统相机一样，过分潮湿的环境是数码相机的大敌。
