自己动手修主板
硬件周刊
笔者的电脑使用的是升技KT7E主板、雷鸟850MHz CPU、HY 256MB PC133 SDRAM、GeForce2 Ti显卡。最近感觉CPU已经不堪重负，运行流行的《魔域幻境2003》游戏的速度实在让人难以忍受，于是准备把CPU超上一把。首先把CPU用铅笔破解了倍频，然后直接在主板BIOS中将CPU外频设定为133MHz，将倍频设置为7.5，然后保存设置，重新启动系统。电脑顺利开始自检，CPU主频显示为1GHz。到了Win98启动画面时死机。看来需要加电压了，我重新启动电脑，将电压设置为1.85V，再次重启，显示器黑屏了。最倒霉的是我把BIOS清零后，电脑也启动不了。
经过替换主板检查，CPU没有坏，但是这块KT7E主板就是不工作了。看来主板坏掉了，后悔也没有用。为了锻炼自己的维修技术(其实是为了省钱)，我决定自己试着维修。首先把主板、CPU、内存、显卡都从机箱里取出来，然后搭建了一个测试平台，再借来一部数字万用表，开始检测。首先用螺丝刀短接Power-on针脚，CPU风扇开始转动，但是显示器上仍然没有反应，过了一会儿主板自动断电了。由于PC喇叭没有报警的声音，所以我没有办法确定问题所在。经过思考后我估计是主板的供电有问题。电源肯定没有问题(先前测试CPU的时候已经确定了)，那么就是主板的供电线路上的问题。检查了主板上的ATX插座，看不出什么问题，做工挺不错的啊。
我想是在调节CPU的电压后出的问题，还是检查一下CPU的供电电路吧。升技KT7E主板采用的三相回流供电方式，可以有效地减少影响CPU供电的干扰信号，还可以降低CPU的温度。这个回路的控制芯片是采用使用很广的HIP 6301CB供电控制芯片。另外还采用了3个HIP 6601B门驱动芯片。我以前在网上看到有人对HIP 6301CB进行改造来调节CPU最大核心电压的文章，那么我应该首先检查它了。

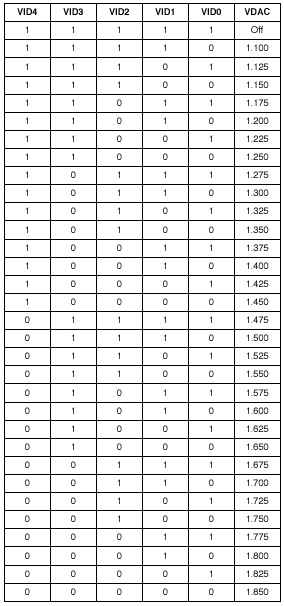

经过查寻网上的电子元件技术资料，我得知了这块HIP 6301CB控制芯片的针脚定义和逻辑真值表(如（图1）、（图2）)。现在我准备好了万用表，然后开机，CPU风扇开始转动，我赶在主板自动断电前用万用表测试了VID0到VID4这5个针脚的电平信号，依次是低、高、高、低、高(“1”为高电平，“0”为低电平)。对应的输出电压是1.3V，雷鸟的核心电压是1.75V，这么低的电压，当然CPU不能工作了。我想了一下，实在想不到是怎么引起的，不管它，先强制性地调节到1.75V再说。参照表格中1.75V对应的输入电平信号，是低、低、高、低、低，于是好办了。由于现在VID2(就是第3个针脚)始终处于高电平，于是我直接把VID0、VID1、VID3、VID4和第9个脚(地线)连起来就可以了。具体过程就是使用烙铁和细电线进行操作。值得注意的是使用烙铁的时候，达到需要的温度后，在焊接前要切断烙铁的电源。
好了，经过一番焊接，大功告成。开机，这下系统能够启动了，显示器上出现熟悉的自检画面。这时进入BIOS里的SoftMenuⅢ，可以看到CPU的电压显示的是1.74V，算正常电压，看来我成功了。我又想到刚才是在BIOS中设置CPU电压后出的问题，那么有可能是BIOS的问题。我马上上网下载了最新的A9版BIOS，立刻刷新了主板的BIOS，然后关机，大胆地将刚才焊接的“飞线”拆掉，然后再开机，还是可以点亮！而且BIOS中CPU的核心电压还是1.75V左右，问题解决了。
总结
HIP 6301CB这块电源控制芯片使用得很广泛，很多采用3相供电的主板都是使用的它，所以维修该主板的例子有一定的代表性。但是为什么调节BIOS中的CPU核心电压会导致对HIP 6301CB的控制信号错误，而刷新BIOS后可以解决问题，笔者就百思不得其解了。
