CCD究竟看见了什么
数码与整机
SONY DSC-F707数码相机的“透视”功能着实让上半年的DC市场火爆了一把。由它引发的除了技术上的争论探讨之外，甚至还有伦理道德之争。

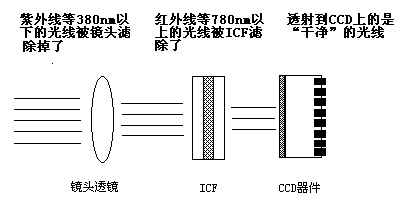

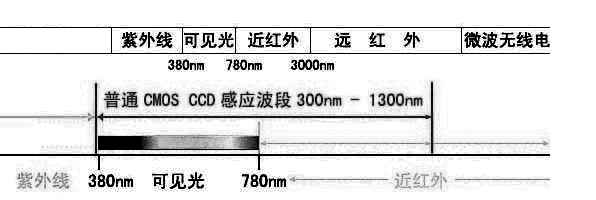

一般CCD和CMOS可感应的频率波长在300nm～1300nm之间，而我们肉眼可感应的波长范围则在380nm～780nm之间，这段频率的波长我们称之为可见光（图1）。（图2）是波长表。由上述表中我们可以看出CCD和CMOS所感知的范围远远大于肉眼可感应的波长范围。为了适应人眼对成像质量、色彩还原的需要，数码相机在光学成像部件上采用了滤波技术。具体地讲就是在镜头光学透镜上采用涂覆镀膜方式滤除380um以下波长的光线(被称为高通滤波)，而在镜头与CCD之间采用被称之为ICF(Infrared Cut Filter)的透镜来滤除780nm以上波长的光线(称之为低通滤波)（图3）。
红外线“透视”功能的实现分为主动透视与被动透视。主动透视是依靠外来红外线能量照射对象被射线捕捉器材捕获到物体反射的红外线实现的，而被动透视则是射线捕捉器材捕获到物体本身发出的红外线实现的。我们在一些CCD/CMOS摄像头上可以看到主动红外线发出装置，有这些装置的摄像头就可以在很低的光线照度下拍摄到肉眼看不到或看不清的物体。
那么安装了ICF的数码相机就完全拍摄不到红外线了么？让我们用一台数码相机来看看CCD究竟能看到些什么吧！
你所需要准备的工具不多，也不需要对你的宝贝数码相机进行可能会失去保修的“结构调整”，你就能通过数码相机看到你肉眼看不到的东西。
实验所需装备：
1.任意品牌的数码相机、数码摄像机或者是一台数码摄像头。
2.电视机、VCD、空调的遥控器或者是有红外发射功能的手机。
实验步骤：
1.先在一个漆黑的环境观察工作中的遥控器红外线发射窗口。
什么也看不到吧？是的，没有任何光线被你明亮的大眼睛看到，用放大镜还是看不到！
2.接下来你将DC、DV或是摄像头接入计算机，使用NetMeeting或DC、DV自带的视频软件，将遥控器的发射窗对准镜头，按动遥控器的按键，这时你看到什么了？一个明亮的光点出现在你的视线中（图4）！
我们正是通过摄像头看到了正常情况下肉眼看不到但CCD却看到了的东西！
