看元件选板卡（一）

硬件周刊

孙振华

编者按：很多朋友在选购电脑配件时，往往只注意板卡上主要芯片的性能高低，而忽视了板卡的选材用料问题，虽然使用同样芯片的产品外表上看起来都差不多，但不同的选材与用料造成了板卡质量的参差不齐。面对板卡上密密麻麻的电器元件，怎样才能辨别出用料考究、做工精良的板卡呢？这是许多朋友在购买电脑配件时比较头疼的问题，下面以主板、显卡、内存条等为对象，为大家详细介绍各种元器件的识别、用途以及性能等。

电容

电容是各种板卡上使用较多的元器件，主要起隔直流、高频滤波、耦合和相位转换等作用，随着CPU主频和系统总线工作频率的不断提高，对供电的要求也越来越严格，电容的作用也就更加突出。电容的基本单位为法拉，英文符号为F，板卡上电容元件标志符号为C，但实际上使用的电容的容量都以更小的单位微法(μF)标识。

一、电容的分类

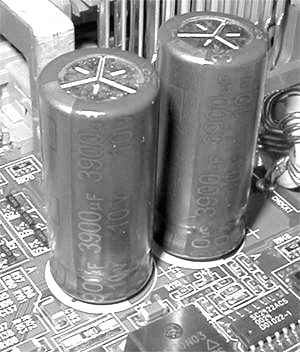

根据介质材料的分类，电脑板卡上使用的电容可分为电解电容（图1）、固体钽电容(SF型)（图2）和独石电容（图3）。电解电容是以电解的方法形成氧化膜作为介质的电容器，又可细分为铝电解电容和钽电解电容(S型)。电解电容因为电介质薄膜可以做得很薄，因此可以做出体积小容量大的电容器。但电解电容也有不少缺点，例如温度特性差，而且漏电流和介质损失大等，另外，当极性被反接时或两端所加的电压超过额定电压时，电解液将被气化而爆出(即常说的击穿)。固体钽电容有温度系数小、稳定性较好、电容量精确的优点，在很高或很低环境温度下都可以稳定工作，但钽电容也有在大电流充放电时易爆、极性很强的缺点，并且制造成本很高，容量也不易做大。独石电容没有极性，容量也很小，可以耐很高的温度和电压，常用于高频滤波，分布在板卡的各个部位，为贴片式封装。

二、认识主板上所使用的电容

大家对主板上使用的电容一定不会陌生，特别是矗立在CPU插槽旁边的巨大的铝电解电容，单个容量都在1000μF以上。根据Intel的要求，P4 CPU附近稳压滤波用的电解电容的总容量应在15000μF～20000μF；而在使用AMD CPU的主板上，CPU插槽附近的电容总容量要求达到30000μF以上，才能保证CPU不受电源杂讯干扰而稳定地工作。这样大的电容量，主板厂家只有选择大容量的双列直插式封装的铝电解电容，有的单个容量甚至达到了4000μF。

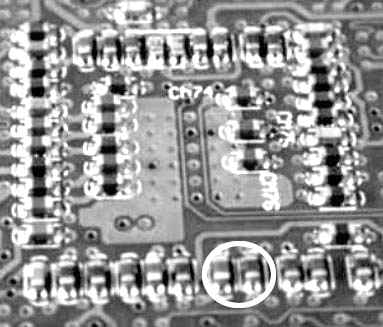

但这也造成了一个误区，认为CPU插槽附近的电容容量越大越好。其实不然，由于1000μF以上的大容量电容的频响范围主要在低频区，且电容本身存在着较大的“卷箔效应”问题，难以消除高频干扰。所以它们一般用来过滤低频杂讯，在这些大容量电容旁边要还并联几个小电容，一般是容量为0.1μF或小于0.1μF的独石电容或贴片电容（图5），主要用于过滤高频杂讯。这些小电容的频率响应范围较大，也可以过滤掉一些中频杂讯，所以主板上CPU插槽附近的稳压滤波电容，最好是10多颗1500μF～2200μF铝电解电容加上一些小容量的贴片电容，这样效果最好。

三、认识显卡上使用的电容

随着显卡核心与显存速度的迅速提高，使得显卡对供电模块的要求也越来越高。绝大多数知名品牌显卡的供电模块均使用了贴片铝电容，有的甚至大量采用了贴片钽电容。由于钽电容的稳定性非常好，即使长期工作在恶劣的环境中，都能保持良好的工作状态，不会因为电容容量的变化使供电不稳，所以说大量使用钽电容对显卡工作的稳定性很有帮助。

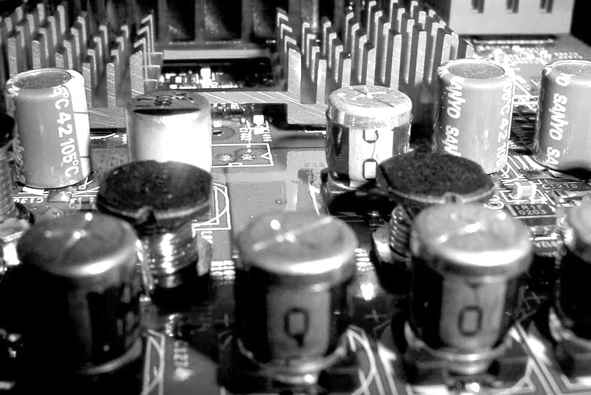

但我们也不要认为只要显卡浑身布满钽电容，各种性能就一定都很优良，而如果选用了电解电容，就是做工一般，这种观点也是没有根据的。因为钽电容有容量小的缺点，而电解电容也有优点，一些进口的高档电解电容如原产三洋、ELNA松下金装滤波电容、Rubycon红宝石系列铝电解电容都是低漏电、精度高、可靠性非常好的产品，一般只有在一线大厂的产品上使用，而且价格也比较贵。（图6）就是耕昇的GeForce4 Ti4600供电模块，对于GeForce4 Ti4600的核心来说，大功率的电源用料马虎不得，所以这块显卡上不乏原产三洋品牌的立式铝电解电容和ELNA松下大容量贴片铝电解滤波电容。所以说显卡上全部使用钽电容并不是很好，以同样的价格采用性能好、容量大的铝电解电容，既保证了超频能力，同时也有很好的性价比。

电阻

电阻可以说是板卡上使用最多的元器件了，主要起限压、限流、分压、分流以及保护的作用，还可以和电容、电感以及二极管等电气元件构成复杂的电路，如转换电路、滤波电路等。电阻的基本单位是欧姆，英文符号为Ω，板卡上电阻元件标志符号为R。

一、电阻的分类

电阻的种类很多，按照电阻值是否固定可分为固定电阻、可变电阻和半可变电阻，如电位器就是一种可变电阻。按照电阻使用的材料又可分为三大类：金属类，包括线绕电阻（图7）和金属膜电阻；碳素类，包括碳膜电阻和碳膜固态电阻；半导体类，包括光敏电阻、热敏电阻、气敏电阻和变阻器等。

二、板卡上使用的电阻

在日常生活中可以经常看到带有色环的固定电阻.色环是一种阻值与精度的表示方法，这种带色环的电阻只有在486以前的电脑板卡上才可以看到，现在已经被贴片电阻所取代。下面就介绍如今板卡上常见的电阻类型，主要有贴片电阻、贴片电阻排和热敏电阻。
1.贴片电阻。它广泛应用在各类板卡上，其特点是体积小、电气性能稳定、高频特性良好、可靠性高，可用自动装贴设备安装，大大减少了装配成本。贴片电阻形状为黑色扁平的小方块，两边为银白色的引脚焊片。不同位置的贴片电阻所起的作用各不相同，例如在DDR内存插槽旁采用了大量的贴片电阻，这是因为DDR内存采用上下沿触发传输数据，内存带宽扩大了一倍，为了保证数据稳定传输，必须使用大量的小容量贴片电阻。
2.贴片电阻排。贴片电阻排大多使用在主板和内存条上，也叫网络电阻或排阻，以字母RN开头。但在老版本的Kingmax内存条及其他板卡上，也有以字母RA开头的，其特点是小型化、精度高、可靠性好、焊接性能好，（图8）中所示为Kingmax PC150内存条上使用的部分排阻，标称值为100，这是贴片电阻上使用的Alpha标值法，阻值=前两位值×10第三位，所以图中排阻阻值为10×10°=10Ω，这也是内存条上排阻常用的阻值。做成排阻的原因是如果用分离的贴片电阻，有时会很难布线。
