灰尘是无处不在的，像光驱或刻录机这种看似密闭的设备，同样会因为灰尘侵入而造成许多问题。虽然一般室内空气中的灰尘密度低于30mg/m3，但是天长日久，灰尘同样会随着空气进入光驱内部，对光驱造成损害。

灰尘的危害

在光存储设备中，读写头和马达等是非常重要的部件，由于它们都非常精密，对周围环境的变化都相当敏感。即便只是环境微小的改变，也有可能会使光驱出现故障。以光驱的激光头为例，当激光头蒙上一层薄薄的灰尘时，就会产生遮蔽效应，激光的强度会减弱，读取光盘片的信号也会变弱，从而会影响读盘的品质。和灰尘类似，烟雾同样是光驱的杀手，与灰尘相比，烟雾的颗粒更小，更容易进入光驱内。
当光驱托盘上载有光盘片并开始工作时，光驱内部附着的灰尘或多或少会落在光盘片上，灰尘会与光盘片的表面摩擦，从而划伤光盘的表面。即使光盘片并未因为摩擦刮伤而成为废盘，也会因光盘片上的灰尘阻碍而较难读取到数据，从而产生所谓的挑盘现象。
光驱内的灰尘很容易在运动的部件之间产生摩擦力，影响动件之间的正常运作。所谓动件，顾名思义指的就是在运作时会移动的零件，包括Guide Bar(载有激光读写头的模组)、Sled Gear(光头模组传动齿轮)、Sled Motor(步进马达)等，如（图1）。由于摩擦力增加的缘故，动件之间要克服更大的阻力才能维持和原来一样流畅的动作。值得注意的是，当动件接合的地方累积过多的灰尘时，往往会出现机械失灵的现象，用户不得不将光驱抱到维修店修理。

各种防尘技术

那么如何解决上述的问题呢？光驱生产商都想出各种各样的解决办法。如先锋的吸入式光驱，进盘部位的黑色凹槽是由两条黑色的海绵上下围成，两条海绵之间是进盘口，当把光盘稍微往里塞一点点，它就会自动把光盘吸进去；退盘时，它会自动把光盘推出到正好使中心孔可见的位置，这样你可以非常容易地取出光盘，这种进盘方式能有效地起到防尘的作用。微星光驱的防尘面板设计巧妙，可以在很大程度阻挡灰尘通过光盘进出口进入光驱内。美达光驱的“真空”防尘技术实际上是通过降低空气流通速度实现的。另外还有LG专门为刻录机设计的防尘、抗震系统，SONY光驱的密闭式防尘系统以及华硕光驱的防尘设计等等。
下面就以笔者的华硕光驱为例，看一看光驱是如何防尘的吧。华硕的光驱利用了两个简单的物理原理进行防尘： 堵防与遮挡。

1.堵防

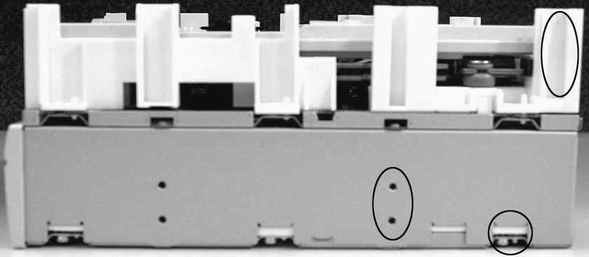

如图2所示，光驱内的白色保护架主要用来防止灰尘进入光驱里。在保护架的位置正好是光驱螺孔的位置，保护架上既有凹槽容纳螺钉，又可将光驱内部与外部阻隔起来，达到防止灰尘进入的目的。

2.遮挡

灰尘无处不在，即使有了机器的外壳与保护架，或多或少还是会有灰尘进入光驱内部。如（图2）所示，灰尘还是会通过螺丝锁孔或光驱侧面的孔进入内部。因此，设计者又在白色的保护架上设计了凹槽，这样即使有灰尘进入光驱内部，也会迎面撞上白色的保护架而掉落在凹槽的底部，可以最大程度地阻挡灰尘进入光驱内部。
