显卡BIOS修复记

硬件周刊

周绍锋

本人有一块杂牌的TNT2 M64显卡，由于刷新显卡BIOS时误操作，导致显卡BIOS芯片损坏。拿去修理，被告知已经无法修理。我仔细观察发现这块显卡的BIOS芯片呈正方形，被直接焊接在显卡上，是Winbond(华邦)的产品，型号为w29ee512p-70。查资料得知它是+5V的512Kb的EEP电擦写只读存储器。有两种封装形式：贴片封装和双列直插封装。其31脚为WE脚，即清除脚(加低电压即可清除芯片中的内容)。我的这一块就采用了32脚贴片封装形式。
正好我在一块坏掉的586电脑主板上找到一块华邦的BIOS芯片，采用的是32脚双列直插封装形式，型号为w29ee011-15。查资料得知是+5V、1Mb的EEP ROM，而且引脚与w29ee512一样，只是封装形式不同。

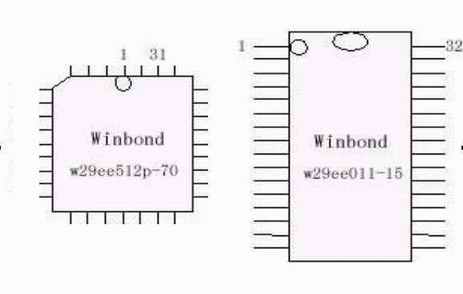

我的显卡上预留有双列封装BIOS芯片的位置，在原BIOS的下方。于是，我拿着显卡来到电子市场，请人帮我把坏芯片取了下来。再购买了一个32脚的双列插座。回到家，用烙铁小心的焊在预留的位置上。最后，对准方向插好1Mb的BIOS芯片，插上显卡，再插上一块PCI显卡，开机进入纯DOS下使用显卡BIOS刷新工具给TNT2显卡刷入丽台的TNT2 M64显卡的BIOS。关机取下PCI显卡，再次开机，久违的显卡BIOS信息画面终于出来了，这块显卡终于复活了(两块BIOS芯片型号及针脚定义如（图1）所示)。
