集成AC’97声卡也玩多声道

硬件周刊

小柯

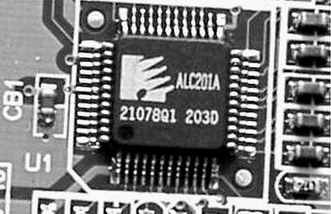

长期以来，主板集成的声卡大都采用普通的AC’97 CODEC(多媒体数字信号编解码器，也称“混音芯片”)，比如最常见的ALC201A（图1）。这类AC’97 CODEC只支持双声道，虽然随着PC性能的提高以及AC’97 CODEC自身性能的提高让我们感受到了这种廉价声卡的魅力，但是随着DVD光驱的普及以及人们对PC音效要求的提高，越来越多的用户开始希望AC’97 CODEC也像其他的中高档音效芯片一样，能够支持多声道──这样我们就能构建一个廉价的多声道音效系统了。

支持六声道的Realtek ALC650

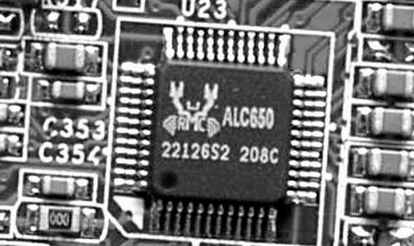

Realtek(瑞昱)公司在2002年3月宣布该公司开发的六声道高端AC’97 CODEC──Realtek ALC650（图2）全面上市，我们终于可以享受一下廉价的多声道音效系统了。据称ALC650是目前全球第一款量产的六声道音频编解码器，不仅完全符合AC’97 2.2规范，还具备96KHz采样率的播放功能，支持DVD音效规格。ALC650与传统双声道接口完全兼容，并且可与Realtek的其他双声道产品共享设计线路，使主板与系统厂商能轻松地将音效功能从传统双声道升级到六声道。此外，凭借Realtek的专利技术FlexJack，主机和系统厂商无须外接任何支架，即可通过传统PC音效接口提供六声道输出功能，从而节省系统材料成本和组装成本。ALC650还支持SPDIF接口，使得计算机系统可外接DVD等多媒体视听设备，让一般个人电脑用户也能拥有玩家级的高端音响享受。

音箱与Realtek ALC650的连接

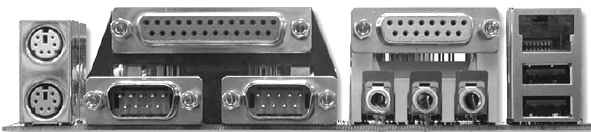

既然我们要使用Realtek ALC650的六声道功能，首先自然得准备一套5.1系统的音箱才行，不过当我们准备将音箱插到声卡上时往往会傻眼──Realtek ALC650虽然支持SPDIF接口，但该接口一般都是集成在另外一块声卡子卡上的（图3），要通过该接口来输出多声道当然没问题。但现在我们面临的问题是──这种子卡都是“选配件”，我们在购买主板时一般都不会买。那么现在我们回头看看集成了Realtek ALC650的主板，会发现它的模拟音频输入/输出端口跟以前的双声道声卡一样，只有3个插孔（图4）。我们都知道这3个插孔分别是“Line Out”(音频输出)、“Line In”(线性输入)、“MIC”(麦克风输入)，现在这3个插孔有两个是输入，只有一个模拟输出插孔，该如何来连接六声道的音箱呢？如果我们使用的是双声道的普通音箱，又该如何连接呢？

1.双声道音箱与Realtek ALC650的连接

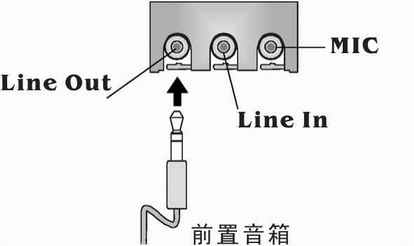

如果我们使用的是普通的双声道音箱，那么很好办，它与声卡的连接方法同以前的普通双声道声卡一样，只要将音箱的音频输入插头插入声卡绿色的“Line Out”插孔中（图5），然后按照一般的程序安装并设置声卡的驱动及属性即可。

2.四声道音箱与Realtek ALC650的连接

如果我们使用的是四声道的音箱，该如何连接它和声卡呢？其实Realtek ALC650有一个非常独特的设计，那就是通过在驱动程序中进行相应的设置，就能将原本是“Line In”和“MIC”的这两个输入插孔变成“输出”插孔！

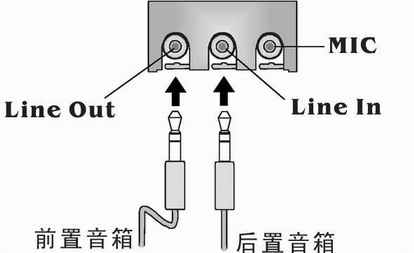

如何让Realtek ALC650输出四声道的模拟音频呢？我们可以将四声道中的前置音箱插到原来绿色的“Line Out”插孔上，然后将后置音箱插到原来蓝色的“Line In”插孔上（图6），通过驱动程序的转换，“Line In”会被转换成“Line Out”，当然，此时的“MIC”仍然是“MIC”，它的功能没有变。就这样，我们便实现了四声道输出。

3.六声道音箱与Realtek ALC650的连接

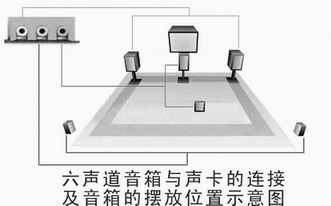

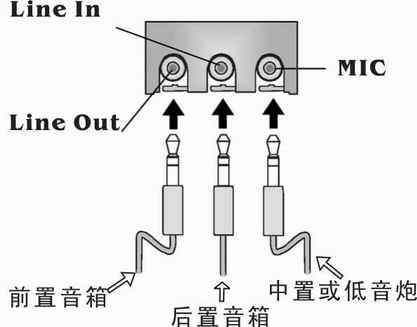

如果是六声道音箱，那么Realtek ALC650的3个模拟插孔都将成为输出端口，其中原来绿色的“Line Out”接前置音箱，原来蓝色的“Line In”接后置音箱，而红色的“MIC”插孔则连接中置或低音炮（图7）。

Realtek ALC650驱动的安装及设置

将音箱与Realtek ALC650连接好仅仅是前期工作，要想享受多声道的魅力，还得安装好Realtek ALC650的驱动程序及正确地进行设置。

1.安装Realtek ALC650的驱动

如果主板集成了Realtek ALC650，则一定会在主板驱动盘中提供Realtek ALC650的驱动程序.Realtek ALC650的驱动程序没有“For Win9x/Me”和“For Win2000/XP”之分，不管是Win9x还是Win2000/XP，其驱动都是通用的。不过在Win2000中安装Realtek ALC650的驱动程序时，必须安装Serivce Pack2(SP2)或更高的版本，否则会出现一些问题。
一方面我们可以通过主板驱动光盘来为Realtek ALC650安装驱动，如驱动盘万一丢失的话，也可到驱动之家下载最新版的驱动来进行安装(http://www.mydrivers.com/dir59/d23706.htm)。
具体的安装过程非常简单，首先我们得在BIOS设置中将集成声卡打开(BIOS设置默认值是打开了的)，然后双击Realtek ALC650驱动安装程序，根据提示按“Next”即可，最后重新启动电脑即完成了驱动的安装。

2.设置声卡属性

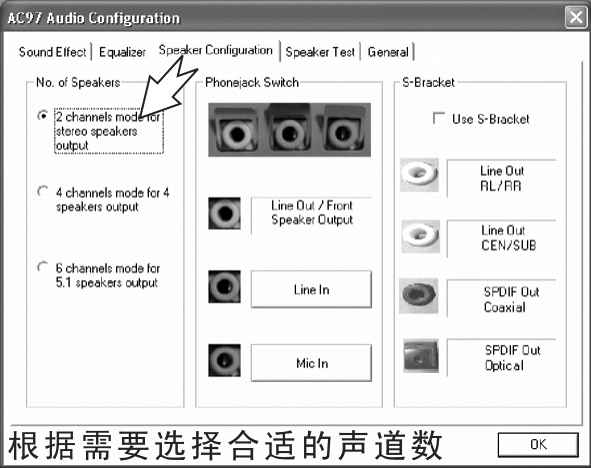

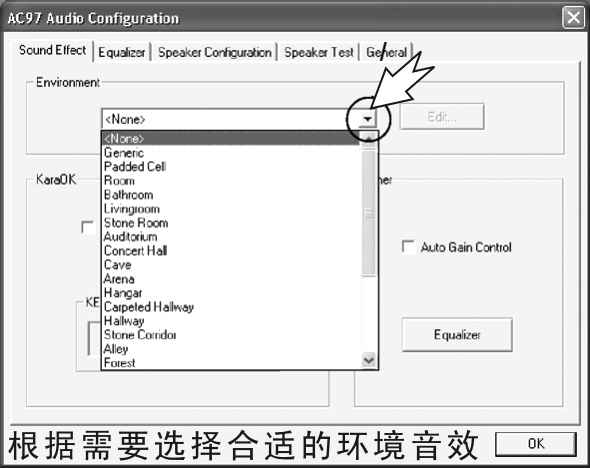

如果需要输出四声道或六声道，则必须对Realtek ALC650进行必要的设置：单击任务栏中的Realtek ALC650音频图标（图9），进入属性设置窗口之后，单击“Sound Effect”标签中“Environment”选项的下拉菜单，根据自己的喜好选择一种环绕音效（图10）0。接着点击“Speaker Configuration”标签，然后在“No.of Speakers”选项中根据自己的需要，选择是输出双声道、四声道还是六声道（图11）1，选好之后点击“OK”即可。

3.测试音箱

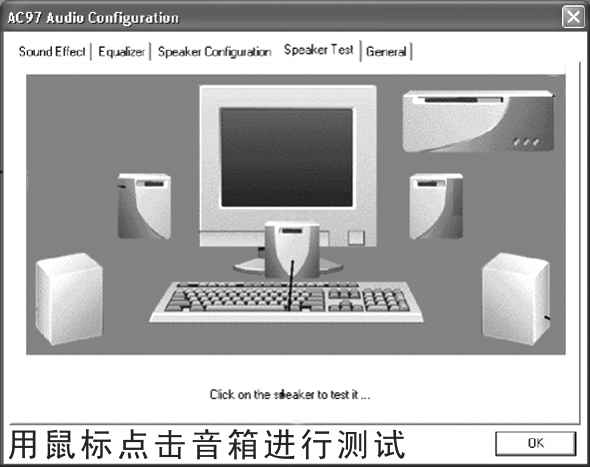

设置好输出属性后，我们还得测试一下音箱是否工作正常。将所有的音箱连接好并确保其电源打开之后，在声卡属性窗口中点击“Speaker Test”标签，然后在弹出的画面中单击相应的音箱图标（图12）2，应该能够在对应的音箱中听到声音，否则则音箱可能有问题。
