刻录机与光驱的拆卸与维护
硬件周刊
光头组件的聚焦透镜被污染或光头发射激光功率不足均会导致刻录光盘质量不佳或读盘性能下降。出现这种情况，通常需将刻录机或光驱拆卸开方能进行维护。当出现机械故障、电路故障时，也需将它们拆卸开来才能进行处理。本文以ACER CRW8432IA刻录机为例，介绍拆卸刻录机，清洁光头组件聚焦透镜，调节激光功率的方法。

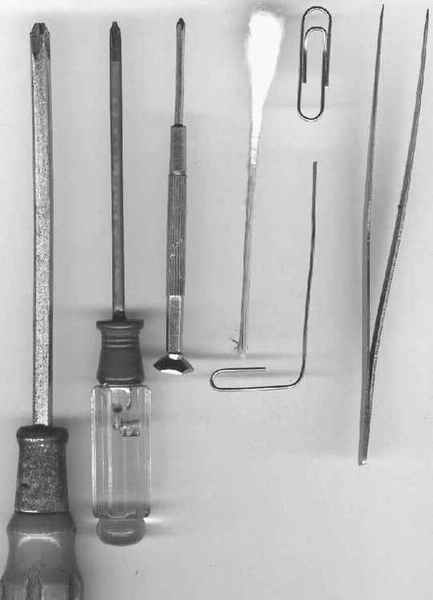

拆卸维护刻录机至少需要十字螺丝刀一把，清洁光头组件聚焦透镜的脱脂棉签(或脱脂棉球)一根，此外根据需要还应当准备六角螺丝刀、钟表起子、镊子、回形针等工具（图1）。
注意有些刻录机工作不正常很可能是软件因素或其他外部因素引起的，建议首先排除其他因素，确认是刻录机故障再对刻录机进行拆卸处理。此外还建议不要随意拆卸没有故障的刻录机，以免对刻录机造成伤害。
在拆卸刻录机过程中，要注意保存好拆卸下的所有零件，任何一个小零件遗失均可能造成刻录机无法还原。拆卸工作建议在较为宽敞的桌面上进行，按拆卸顺序放置拆卸下的零件，以方便按顺序安装还原。
一、拆卸刻录机
1.拆卸前面板

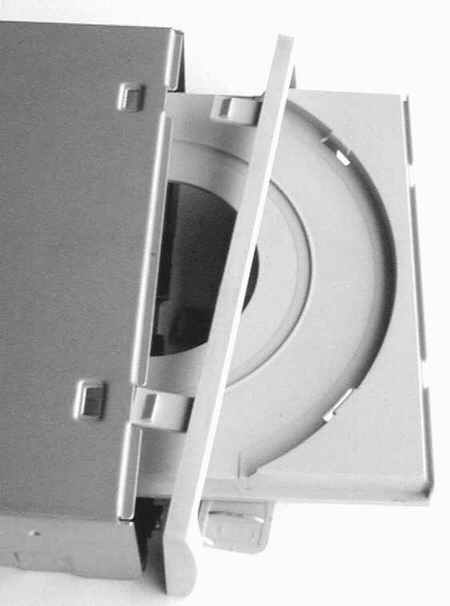

拆卸大多数刻录机均须先行卸下前面板，才能进行下一步拆卸。ACER CRW8432IA刻录机的前面板是由3只卡扣(上2下1)卡在金属外框(凹形金属上盖和底板)的卡孔中，向刻录机内轻推卡扣，使之与金属外框脱离，即可向前抽出前面板（图2）。
有些刻录机的前面板被托盘前盖卡住，须向前拉出托盘方能卸下前面板。拉出托盘方法有二：一是接通刻录机电源，按进出盘按钮使托盘向前滑出；二是用细铁棍(如回形针)插入刻录机前面板上的应急退盘孔中，用力推入1.5cm～2.5cm左右，托盘即会向前弹出。
2.拆卸金属底板

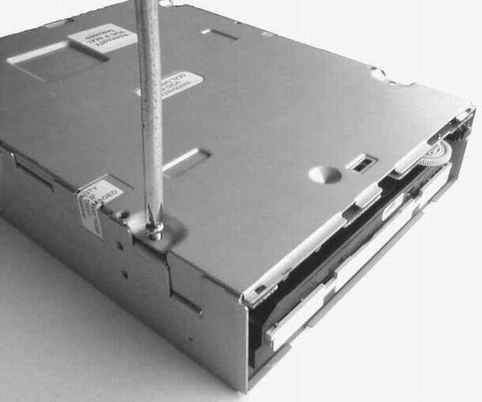

将刻录机底部向上平放，用十字螺丝刀拆下固定底板的螺钉(2颗或4颗)，向上取下金属底板。ACER CRW8432IA刻录机凹形底板上设有卡销，卡在凹形金属上盖的相应卡扣上，卸底板时须先将底板略向刻录机后侧推，使之脱离卡销，然后向上取下底板（图3）。
卸下金属底板后即可看到刻录机的电路板。在ACER CRW8432IA刻录机的电路板上，可以看到3块主要集成电路芯片表面涂有白色的导热硅胶，导热硅胶与金属底板上的凸出部位相接触，利用金属底板对集成电路芯片散热（图4）。
3.拆下电路板

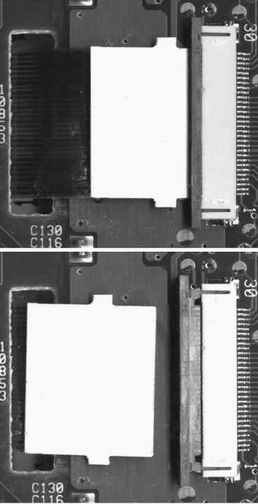

拆下电路板的主要工作是拔出连接电路板与机芯上光头组件、光头组件步进电机、主轴电机、托盘进入电机等部件的数据连线。连接光头组件的数据软排线卡在电路板上的数据排线插座中，拔出数据软排线前须先将电路板上数据排线插座两侧的卡销向前拨出，然后方能拔出数据排线（图5）。
切记不能强行向外拔数据软排线，这样很容易损坏数据排线或数据排线插座。数据软排线请勿折叠，轻拔轻插，损坏后极难维修。
连接ACER CRW8432IA刻录机光头组件的数据排线在电路板上方，而连接光头组件步进电机、主轴电机的数据排线与托盘进入电机的连线插座在电路板下方。
4.取出机芯

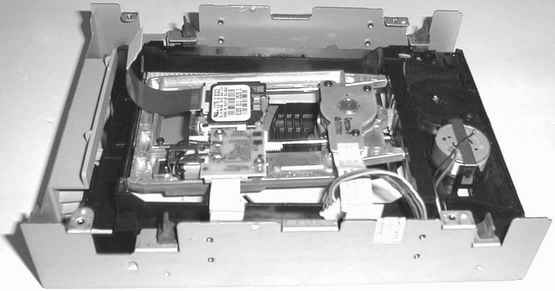

ACER CRW8432IA刻录机的机芯两侧各有2只橡胶卡扣(减振装置)，卡在凹形金属上盖的相应卡口上，先向内推橡胶卡扣，使卡扣脱离金属外壳的卡口，再向前从凹形金属上盖中拉出机芯（图6）。
现在将机芯正面向上，抽出光盘托，就能看见光头组件了，光头组件中央绿豆大小的玻璃球状透明体是聚焦透镜。如果看不到光头组件，可旋转步进齿轮将光头组件移到可视位置。对于有些刻录机，还须拆除光盘上夹盖或托盘方能看到光头组件。
5.抽出托盘

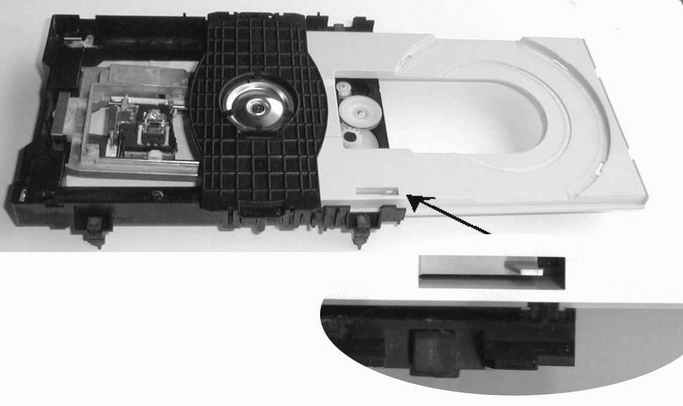

对于大多数刻录机，机芯前方有一托盘限位卡，无法直接向前抽出托盘。在向前抽出ACER CRW8432IA刻录机的托盘时，须用镊子(或其他工具)将托盘限位卡略略上抬，方能向前取出托盘（图7）。
6.拆卸光盘上夹盖

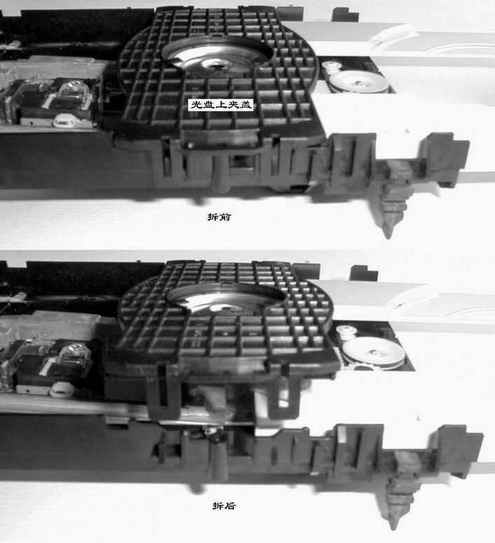

ACER CRW8432IA刻录机的光盘上夹盖为凹形，其两侧卡在机芯侧面，略为向外用力使卡扣脱离机芯上的卡口，即可向上取下光盘上夹盖。拆光盘上夹盖时注意不要用力过大，以免损坏塑料卡扣（图8）。
7.拆卸光头组件

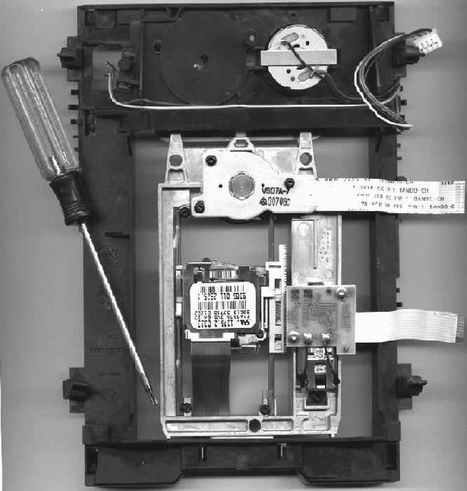

激光功率微调电位器体积仅有绿豆大小，大多在光头组件侧面，一般须拆下光头组件才能调节。ACER CRW8432IA刻录机的光头组件两侧均套在园柱形金属滑动杆上，其中一侧与步进电机传动机构相衔接，先拧下园柱形金属滑动杆两端的螺丝(六角螺丝，均使用专用六角螺丝刀)，方能向上取下光头组件（图9）。
由于不同型号的刻录机结构略有不同，拆卸方法和步骤也会略有不同。此外拆卸刻录机时不一定需要完成以上全部步骤，比如只清洗聚焦透镜则不必拆下光头组件。
二、清洗聚焦透镜
聚焦透镜表面污染是导致刻录光盘质量不佳和读盘性能不良的最常见原因，清洗聚焦透镜是处理此类故障的最基本方法。

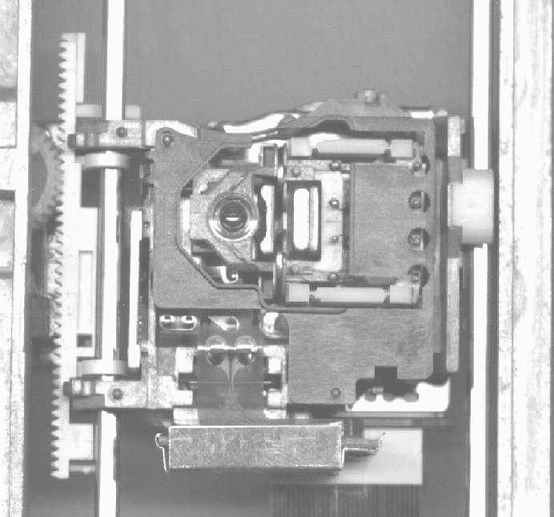

清洗聚焦透镜前须先仔细观察一下聚焦透镜表面，可能会看到灰尘或雾蒙蒙的一片，用脱脂棉签(或镜头纸)轻轻擦拭去透镜表面的灰尘，稍稍多擦几下，就会使透镜表面清明透亮（图10）0。
聚焦透镜表面有一层光学薄膜，不能使用酒精之类的化学溶液清洗，如仔细观察确有无法擦除的油腻时，建议用脱脂棉签沾少许水进行清洗，但须注意聚焦透镜表面的光学薄膜极怕受潮，用水清洗须作好善后工作。
聚焦透镜连同聚焦透镜周围一圈的聚焦线圈安装在弹性减振装置上，擦拭时用力过大会使透镜发生位移或偏转。建议擦拭前用镊子(或其他工具)将聚焦透镜(连同聚焦线圈)向下按，使之固定，这样擦拭时方能稍稍加力。使用镊子时小心不要划伤透镜表面，也不要碰伤聚焦线圈。
三、调整激光功率
激光功率微调电位器在光头组件侧面，只有绿豆大小，通常须取下光头组件才能较为方便地进行调节。调节建议在万用表测量一下进行，用钟表起子将电位器向电阻减少方向旋转一个小角度，建议不要超过10度，调整范围太大会加速激光管的老化，甚至有可能烧毁激光管。
四、其他故障检查方法
刻录机和光驱故障不光是光头组件和聚焦透镜污染所致，常见故障还有机械故障和电路故障，以下简述常见故障检查方法。
刻录机电路故障最为常见的是电路元器件由于过热而烧毁。过热烧毁的电路元件表面大多有烧坏的痕迹，肉眼很容易观察出来。较容易烧毁的电路元件主要是电源供电部件或集成电路芯片，电源供电部件损坏较为容易维修。
经检查确认刻录机电路无故障，可连接机芯与电路板(不装外框)通电试机，以检查其他故障。较为常见的故障有光头组件传动齿轮啮合不好、主轴电机不转、进行盒电机不转，光头组件无激光发出，上述故障须根据情况加以处理。
五、还原刻录机注意事项
在还原组装刻录机前，建议为机芯内部的器件再进行一次清洁，清除刻录机内部的所有灰尘，以免机内灰尘污染光头组件。
在还原组装刻录机过程中须注意每一个细节，按拆卸的顺序仔细还原，以免造成人为故障。
安装金属底板时，应检查金属底板和电路板上集成电路芯片表面的导热硅胶是否完好，必要时补涂一些导热硅胶。对于由于长时间工作发热过高而导致光盘刻录失败的刻录机，在刻录机底板上加装一块较大的金属散热板(铜板或铝板)可以加强散热。
