用《数理平台》学做物理课件
软件世界
《数理平台》是一款无须编程也能准确描述物理量的软件。很适合用于制作物理课件。下面就以高中物理中《滑动变阻器的分压作用》为例介绍课件制作的方法。

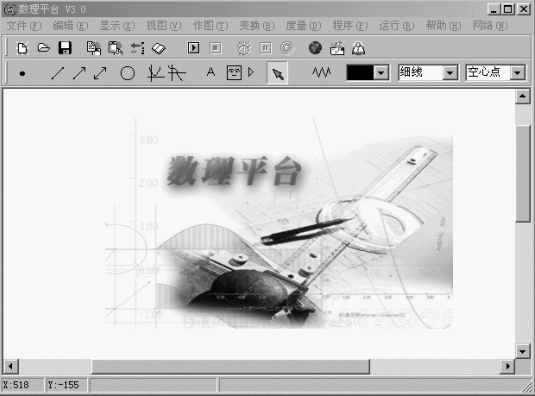

运行该程序，就会看到程序的主界面。和标准的Windows应用程序一样，上面两行分别是菜单栏和常用工具栏，接下来是器件箱和工作区（图1）。在器件箱中有一些画点、线段、射线、直线、圆等的工具。
为了便于说明，下面以一道物理题为例。
例题：如（图2）所示，把最大阻值为R的滑动变阻器做分压器使用，滑动片P把R分成R1和R2两部分，A、B两端电压恒定，C、D为输出端。下列叙述正确的是()
(A) C、D端不接负载时，（图3）；
(B) C、D端不接负载时，（图4）；
(C) C、D端接上负截时，（图5）要下降；
(D) 滑片P滑动时，（图5）可以从零调到（图6）。
为了讨论方便，在制作课件时，我们在CD之间加上一个负载电阻。增大负载电阻可演示CD端近似断开的情况。
具体操作步骤如下：
1.新建一个项目，利用“线段”工具，作出（图7）所示的电路。
2.选择各端点，执行“显示”→“显示标签”。此时我们会发现各点显示的符号，与原题有些不符，假设左下角的点，显示的符号为“C”，我们可以采用下面的步骤进行更改。
3.选择该点“C”，执行“显示”→“改变标签”，在弹出的对话框中，“改为”栏中写入原题中该点的符号“B”（图8），单击“确认”退出。同理将其他各点的标签改为题目中所给的名称。
4.在滑动变阻器右边界线段EF上做一个点P。
5.同时选中P点和线段BD(即先选择P点，然后在按下“Shift”键的同时，选择线段BD，下同)，执行“作图”菜单中的“平行线”命令。
6.在作出的直线“线A”上做一点C(大致在D点的正上方)，同时选中C、P，执行“作图”→“线段”，然后执行“显示”→“显示终点箭头”。
7.选中线A，执行“显示”→“隐藏”(将辅助线A隐藏，使工作区不至于太乱，下同)，一个滑片就做成了(本方法虽然比较麻烦，但可以保证滑片移动过程中不至于变形，影响美观)，然后将其他部分电路补充完整（图9）。
接下来我们开始为各物理量赋值，先给路端电压赋值。
8.用“线段”工具，作一线段。用鼠标单击，使它被选中。执行“度量”→“长度”，在弹出的对话框中，名称处填“U”，标签处填“U=”，单位处填“V”，然后确认。在工作区中便出现了一个关系式，当你移动线段的一个端点，使其伸长或缩短时，等式中的数值也在随之变化。
9.同理我们再作两个线段，来表示滑动变阻器R，和负载电阻R0。
接下来我们该给滑动变阻器的两部分赋值了。
10.同时选中E、F两点，执行“度量”→“距离”，在出现的对话框中，不做任何修改，直接确认(假设该距离的名称为b)。同理测出PF间的距离c。
11.执行“度量”→“计算”，在对话框中，算式中填写“R*c/b”；名称处填写“R2”，标签处填写“R2=”，单位处填写“Ω”，确定退出。就得到了滑动变阻器与负载并联部分的电阻值(大家会发现算式中R、c、b就是我们前面得到的各量的名称。如果你在制作过程中采用别的名称的话，写算式时，只需改为对应字母即可)。
12.再执行一次“计算”，算式为“R-R2”名称、标签改为“R1”，即可得到另一部分电阻的大小。
现在试着移动一下滑片，就可以看到两部分的阻值都在变化。
13.最后我们来计算一下分压电路的电压变化。执行“度量”→“计算”，在算式中填入“U*R2*R0/[R1*(R2+R0)+R2*R0]”，名称、标签、单位等处也分别填好，单击“确定”。
14.拖动P点，就可以看到分压电路电压的变化情况了。改变负载电阻阻值，就可以很清楚地展示例题中的UCD的变化情况，将题目求解出来。
大家可能会发现，刚才所写的算式，其实就是求解分压电路电压的表达式。大家可以修改为求解其他物理量，如总电流和各支路电流等。另外，本例中滑动变阻器滑片的移动是手动操作的，你也可以同时选择点P和线段EF，执行“编辑”→“自动按钮”→“动画”，确认后，单击新产生的动画按钮即可发现滑片自动滑动了。
在《数理平台》中利用“度量”中的“长度”和“计算”实现了物理量的读取、计算。通过改变线段长度，达到了即时改变物理量大小的目的，这一方法，在制作物理课件中非常实用。
《数据平台》的下载地址：http://www.eedduu.com或http://www.jhksoft.com。
