戴医生门诊（30）

硬件周刊

扩展USB连线接错导致闪存烧毁

许先生的电脑，配置为磐英8KHA+、雷鸟1.33GHz、256MB DDR内存、机箱上有两个前置的USB接口。昨天他买了一只32MB的优盘，然后回家把主板上的扩展USB插座和机箱前置的USB端口连接，然后将优盘插到机箱前置USB口里，但是开机后系统无法找到新买的优盘。

诊断

我去了以后，首先检查了BIOS中有关USB的设置，没有发现问题，然后把他的优盘拿到别的电脑上，发现也不能使用。于是我估计是由于扩展USB接口连线错误，导致优盘烧坏。我拿来万用表，逐个测试主板上USB接口各个针脚的电压，然后又测试了主板扩展USB插座各个针脚的电压，找出了它们的对应关系，最后测量了许先生所接的前置USB接口的针脚电压，发现的确是接错了。

处方

知道问题所在就好办了，找来主板说明书，按照正确的方法接好了扩展USB接口的连线，最后再次用万用表验证了针脚电压正确无误，开机进入系统，插上另一个完好的USB闪存，可以正常识别和使用，故障排除。

忠告

现在市面上多数机箱都提供了前置USB接口以方便用户使用USB设备，它的原理是通过一块辅助USB连接器(即转接电路板)，将主板提供的扩展USB接口转接到机箱的前面。然而，由于不同主板提供的USB外接端口针脚定义略有不同，再加上如果连接错误可能导致烧坏主板和USB设备，因此大家在连接时要注意一下。

小知识

机箱提供的USB连接线分为两组共八针。其中红色线为电源正极(标注为VCC或+5V)，白色线为数据负线(标注为USB PORT-或DATA-)，绿色线为数据正线(标注为USB PORT+或DATA+)，黑色线为地线(GROUND)。

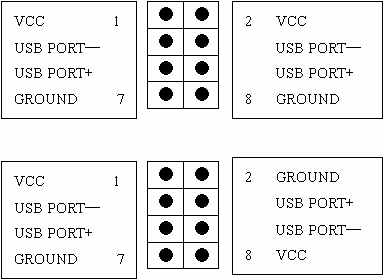

主板上的扩展USB插座针脚定义各不相同，主要有两种(如（图1）所示)：
