手把手教你学装MODEM
硬件周刊
网络的魅力是无穷的，正是因为网络的快速普及，才使得电脑有了更加广泛的应用空间，而电脑用户也因此接触到了一个新的名词──“MODEM”。MODEM这个词，其实是Modulator(调制器)与Demodulator(解调器)的简称，中文称为“调制解调器”，俗称“猫”。

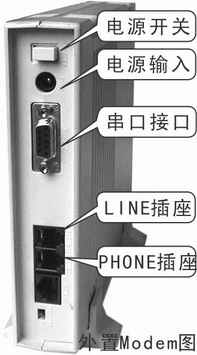

从外形与安装方式来看，MODEM可以分为内置式MODEM与外置式MODEM。其中内置式MODEM又有ISA、PCI、AMR、CNR、ACR等多种接口；外置MODEM（图1）独立安装在机箱之外，数据通过串口(COM)、USB等进行传输。
外置MODEM的安装
外置MODEM的安装因为无须打开主机箱，其安装主要是与插座、插头、电缆打交道，所以安装简单。
一般来说主板上都有两个串口，因为如今人们都在使用PS/2接口的鼠标，早期的串口鼠标已经很少见，因此大部分电脑上都有两个空闲的串口。

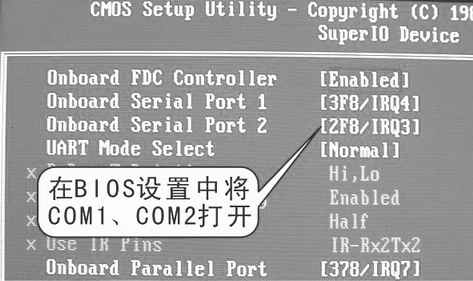

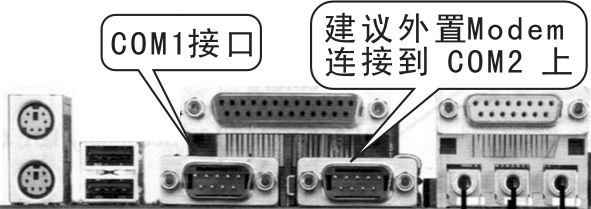

找到空闲的串口后，下面我们得保证主板BIOS中已经打开了串口的中断号──进入BIOS设置的“Integrated Peripherals”→“Onboard Serial Port 1”和“Onboard Serial Port 2”这两个选项是打开的(分配了中断号，（图2）)；接下来，我们开始连接MODEM与电脑。外置MODEM通过串行通讯电缆连接在电脑的串口上，通讯电缆一般可以在MODEM的包装盒中找到，是随产品附带的。然后在MODEM上找到一个9针的串口接口，将附带的通讯电缆接在它的上面，然后把另一端插在主板的串口上。注意，串口的选择有一定的技巧──由于COM2的中断优先权大于COM1，因此最好将MODEM连接到COM2上（图3）。
外置MODEM有一个独立的供电电源，将此电源的输出插头插入MODEM电源插座即可。需要注意的是一定要使用MODEM附带的电源，不要随便用其他的替代品(不同品牌型号MODEM使用的电源规格不尽相同)。

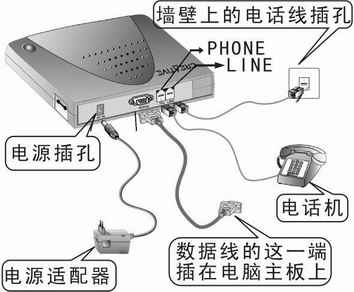

MODEM必须连上电话线才能发挥作用，外置MODEM都具备两个电话线插座，请将家里的电话机进线插在标记为“LINE”的插座上，再把家里的电话机插在标记为“PHONE”的插座上（图4）。此外，还有不少具有语音功能的MODEM(无论外置还是内置)提供了Speaker和MIC插口，你可以将有源音箱或者耳机连接到Speaker插口以监听声音信号；MIC插口是用来连接麦克风的。通过耳机和麦克风，就可以把MODEM当做普通的电话机使用。

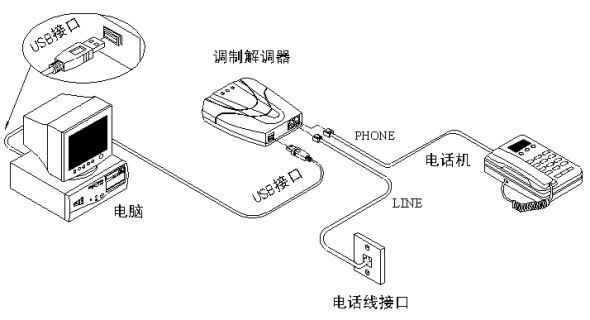

USB接口的外置MODEM安装起来将更加简单，首先得保证BIOS设置中USB端口是打开的──进入BIOS设置的“Integrated Peripherals”，确保“Onboard USB Controller”处于“Enabled”状态(BIOS默认设置是打开的)。由于USB接口的外置MODEM无须外接电源，所以我们只须将附带的USB数据线的一端插在MODEM上，另外一端插在主板的USB接口上便完成了硬件的连接工作（图5）。
外置MODEM除了安装方便外，一般还自带了多种指示灯，由于这些指示灯只有简单的英文标示，所以很多初学者并不知道它们有何作用，其实它们是非常实用的(如左下角的表格)。
内置MODEM的安装
虽然内置MODEM的接口有多种形式，但我们用得最多的还是PCI接口的内置MODEM。在前面的学习中我们已经知道了显卡、声卡的安装，所以现在要安装MODEM就简单多了。首先选择一个空闲的PCI插槽。注意，在选择PCI插槽时，得跟PCI声卡拉开一个距离，比如在两者之间隔一个PCI插槽，这样有利于设备的散热（图6）。确定好位置后，取下机箱上的小挡板，然后将MODEM卡插入PCI插槽即可。

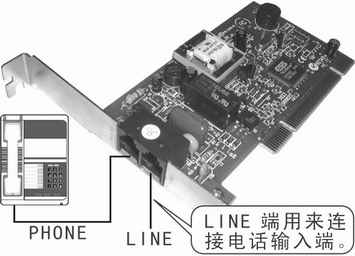

内置MODEM的连接比较简单，这类MODEM的金属挡板上一般都有两个电话线插座，其连接方法与外置MODEM一样──将家里的电话机进线插在标记为“LINE”的插座上，再把家里的电话机插在标记为“PHONE”的插座上即可（图7）。
