用CorelDRAW巧绘地图

软件世界

黄平

国产专业制图软件如MapGIS、方正智绘、Geostar等，均能较好完成地图的编辑制作，它们基本沿袭了手工制图的思路，掌握起来比较简便，能处理好地图各要素之间的关系，使地图看起来比较专业，缺点是兼容性差，缺乏灵活性。然而，如果我们采用Corel DRAW这一款用于图形创意设计的美术专业软件，许多问题就可迎刃而解。尤为可喜的是，当将它应用于交通旅游图或一些专题图时，编制者可拥有充分的创意发挥空间，凭借软件本身灵活快捷的特性，能获得图文并茂、形式活泼、版面美观的出版效果，令人赏心悦目。

一、绘制地图的六大要素

绘制普通地图大致有六大要素：注记、居民地、水系、交通、地貌、境界。在计算机制图中，我们习惯于将这些要素分为点元，线元和面元。注记符号等点状要素即为点元；公路、铁路、水涯线、境界线、居民地和绿地边线等用轮廓线来表示的对象称为线元；面元便是一些填充区域。对于注记、符号等一般性要素，Corel DRAW与其他软件一样易于完成，这里不必细说，本文就采用Corel DRAW如何实现地图所特有的一些特殊要素制作的问题作较详细的介绍。

二、关于建成公路、规划公路、铁路的制作

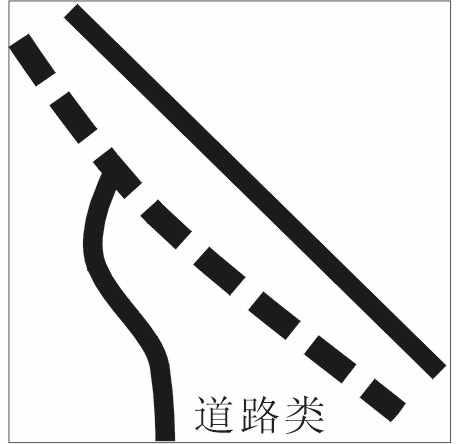

乍一看，公路是由两条一定间距的平行线所组成，而Corel DRAW并没有平行线输入功能，似乎难以下手，但仔细一想我们完全可以做一变通，将它视为两条宽度不等的重叠线来得到类似两条平行线的效果。具体实施办法是：先用贝兹曲线工具绘出公路中心线(（图1）)，编辑它为设计的公路颜色(非白色)、线型及宽度，并用这条中心线复制粘贴得到一条新线叠于其上，然后将上面这条线编辑成比下面略细，颜色各异。从效果上看就如同两条粗细相同的平行线，线宽即为两条粗细之差的一半，两平行线之间的距离即为上层线的宽度，想改变这些参数也极为方便。同理，规划公路只需将底层线条编辑成虚线即可。与此相仿，将上层线条编辑成白色虚线，底层线条编辑成黑色或灰色实线即可得到铁路(（图2）)。

三、关于堤坝的制作

单堤、陡坎、侧堤、双线堤在地图中很常见，对此在Corel DRAW中没有专门的制作方法，但这里我们注意到Corel DRAW的文本编辑中有一个很好的功能──路径文字(即文本按路径排列)，转嫁过来，以中心线为路径，沿其上排列上规则的“I”(（图3）)，之后点击路径上的文本，便可按需要编辑“I”的文本属性(字体，间距，颜色等)及它与路径的位置关系(居中、单侧、偏移等)就可得到单堤、侧堤、陡坎等。至于双线堤，将上法与前述的公路制作法相结合即可(（图4）)，简单易行。

四、关于色带的制作

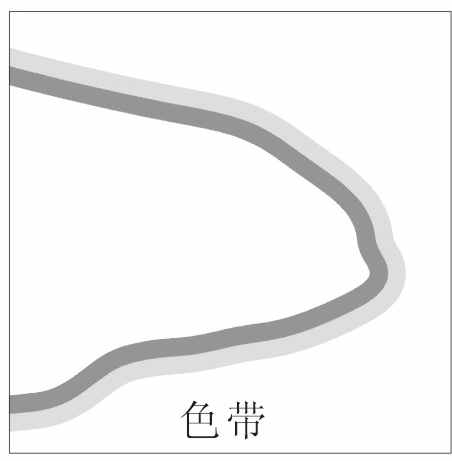

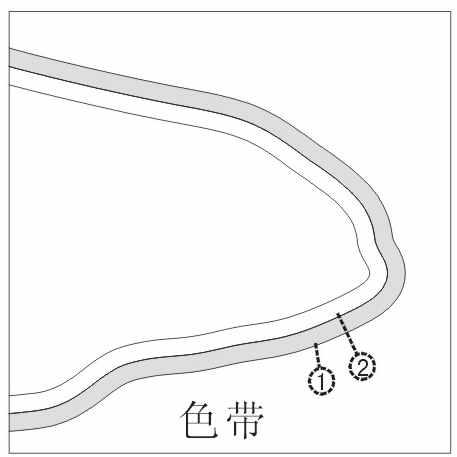

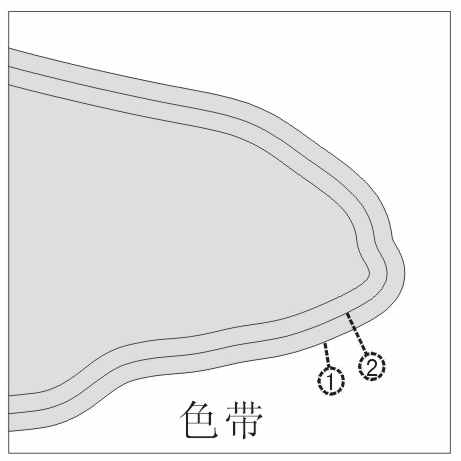

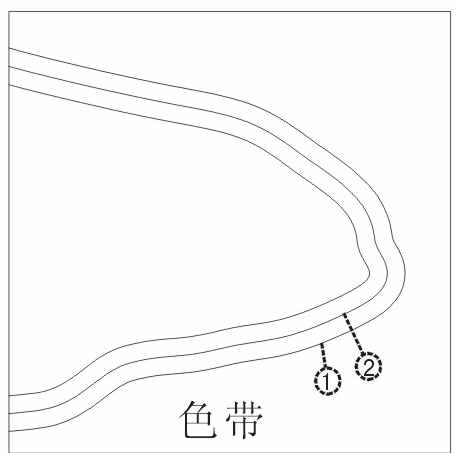

双层色带由内外两重紧密相连的不同填充的色环组成。了解其特点之后，我们可以作如下构思：以境界线为基线向外做两级扩展，得到三个可以填充的色环。这里，我们先用境界线建立一个封闭的色带基线(复制一份备用)，选择“效果”菜单下的“轮廓图”，并在其操作界面上选择“向外”，填入扩展宽度和步数然后“确定”(（图5）)。在解散其“结合”特性得到三线环后，给最外面这根线填上色(一般为浅红色，（图6）)，复制第二根线(作第二级时有用)，通过“安排”、“造型”、“修剪”工具选取第二根线对第一根线进行修剪(（图7）)。进一步编辑内轮廓和填充属性，最后全选并去掉它们的边线即可(（图8）)。

五、关于水系与色带关系的处理

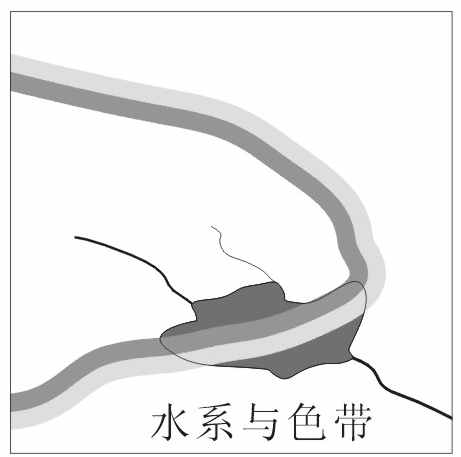

在我们将水系要素的属性编辑好之后，按前面所述的“图层遮盖”原理，在关系上会出现水系与色带等要素相互压盖的问题(（图9）)。按手工制图的办法是“色带通压一切”，即色带置于最上层，与水系等要素产生叠印效果。这种效果在Corel DRAW中亦可实现，即把上层的色带选择“叠印填充”，但这样往往会使其他本应压盖于色带之下的要素暴露出来，并产生多色叠印的减色法效应(多色重叠部分颜色发乌)，因而顾此失彼，弄巧成拙。此时，我们可以将穿过色带的水域挑选出来，复制粘贴到色带之上，然后去除水域的填充色，便可得到水系普染色被色带压盖，而水涯线仍保持完整并浮于其上的效果(（图10）0)，这一效果虽与手工制图略有差异，但易被读者所接受。
