路由ADSL Modem组网

网络与通信

黄国信

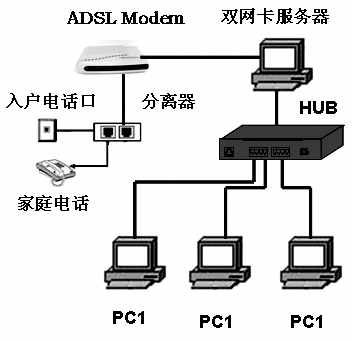

ADSL普及以后，共享上网的家庭用户越来越多。传统的共享上网模式是把ADSL接入计算机作为服务器，其他计算机通过它来上网。具体连接方式是：服务器配置双网卡，一块网卡通过双绞线连接ADSL Modem，另一块网卡则用双绞线连接HUB(或交换机)。其他计算机通过网卡与HUB(或交换机)相连(（图1）)。这种连接共享模式意味着只要任何一台计算机有上网要求，服务器就必须开机。这不仅相当麻烦，而且对服务器寿命也有一定影响。

一、路由式ADSL Modem简介

路由式ADSL Modem是近半年才大量推向市场的，价格比没有路由功能的Modem贵100~500元。路由式ADSL Modem为外置式以太网卡接口，它本身就相当于一台服务器，而不需要再配置一个双网卡计算机作为服务器了。它通常具有自动PPPoE拨号、网络地址/端口地址翻译(NAT/PAT)、域名服务(DNS)转发存储等功能。其中自动拨号功能可以让用户把自己的网络连接用户名和密码存储在Modem内，连好线路后，Modem一接通电源，便自动拨号上网；网络地址转换(NAT)功能，能够将局域网内部的IP地址和公用IP地址做转化，使局域网中的计算机能够共享同一条ADSL线路接入Internet，并同时使Modem兼具防火墙功能；域名服务(DNS)转发存储功能则省却了在局域网内为每一台计算机配置DNS的麻烦。此外，这些路由式Modem一般还提供了诸如IP地址过滤等功能。因此，选用带内置拨号和路由功能的ADSL Modem，共享ADSL上网将变得非常轻松与可靠。

二、轻松搞定共享上网

那么，使用路由式ADSL Modem进行共享上网，如何进行网络连接和设置呢？本文以中兴ADSL841 Modem为例对此作一简要介绍。
首先让我们来了解中兴ADSL841的接口。它的接口板(即后面板)中的DSL口为通过分离器后的电话线接入口，ADSL信号由此输入；LAN接口为10Base-T RJ-45双绞线接口，连接用户的HUB或计算机；Console接口为9针串口，用于连接维护终端，也就是设置或配置该Modem的计算机；剩下的是电源开关和插口。

1.网络连接

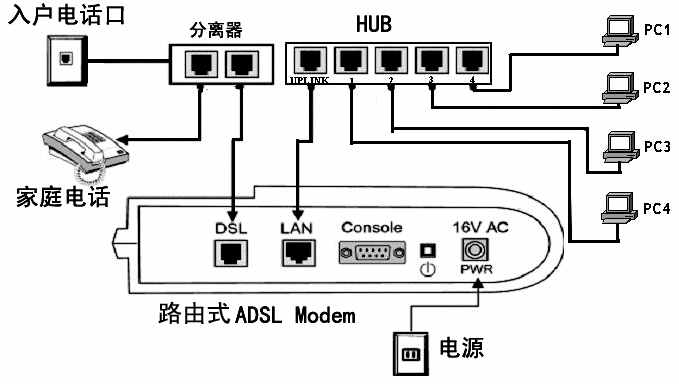

了解这些接口后，就可以进行家庭网络的连接了。首先将入户电话线接入分离器的Line口，在Phone口连接电话；而Modem口接出的电话线则接到ADSL Modem的DSL口，再把随Modem附送的双绞线(通常为直排线，非交叉线)的一头接入Modem的LAN口，另一头接入HUB的Uplink口。最后将各台计算机通过网卡和双绞线分别与HUB的普通口相连(（图2）)，网络连接便完成了。

2.计算机的设置

因为ADSL841的IP地址默认值是192.168.1.1，所以各台计算机IP地址应与Modem在同一网段，也就是说，须将各台计算机的IP地址设置成为192.168.1.x(x为2~254的自然数，你可任取其一，但切不可将两台计算机的IP地址设置成一样)，同时将“网关”设置为192.168.1.1，即把Modem作为你的网关(即局域网出口)。

3.Modem的设置

同大部分带有路由功能的ADSL Modem一样，ADSL841亦具有Web和远程终端两种管理模式。其中Web管理模式是通过与ADSL841相连的内部局域网计算机(就是刚才连接好的那些计算机)，使用ADSL841中内置的Web管理模块，使用IE或Netscape来实现管理。而远程终端管理模式则是通过交叉串口线连接管理终端(也就是用交叉串口线将计算机与ADSL841的Console接口相连)，使用字符人机命令界面方式实现管理。相比之下，Web界面管理方式简单直观，所以下文用这种方式为例来说明对中兴ADSL841的管理与设置。

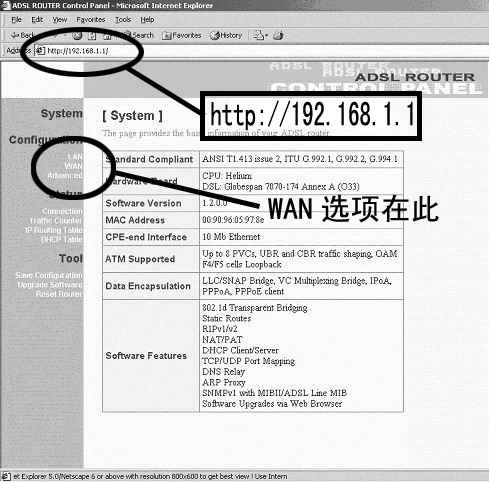

启动浏览器(如IE6.0)输入Modem的IP地址192.168.1.1进入管理模块(（图3）)，然后选择“WAN”选项下的“ATM PVC”的“Setup”页面，“新增”一个PPPoE接口的PVC(PVC是Permanent Virtual Circuit永久虚拟电路的简称，就是在网络上的两个固定端点间建立一条事先定义好路径，不会因连机中断而结束的电路)，并设置好ISP提供给你的VPI/VCI值、用户名、密码(（图4）)，如果不清楚这些项目，请打电话和你的ISP商联系，但一定要勾选“Auto Dial-up at Startup”项，然后点击“Submit”按钮并执行“Save”命令将修改的参数储存至ADSL841 Modem的Flash Memory(闪存)中，设置即告完成。最后，重启Modem，新的配置立即生效，Modem会自动拨号接入Internet并且成为一台服务器。此时，打开局域网中的任意一台计算机，都可直接上网，既不需要设置某台计算机为服务器，也不用再进行拨号了。
