显卡安装轻松学（上）
硬件周刊
通过前几期的讲解，我们已经学习了显卡的一些基础知识，对显卡也有了一定的了解。今天我们则要学习一些操作性较强的知识──显卡的安装。

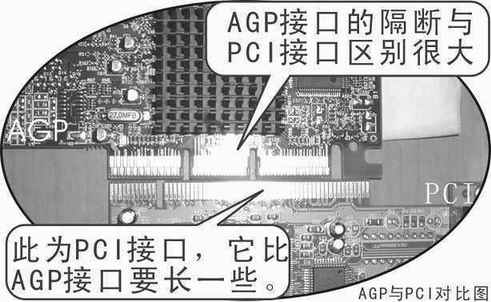

在安装显卡之前，我们首先得确定显卡的接口类型──目前绝大部分显卡都采用AGP接口，但也有部分采用PCI接口的显卡（图1）。如果需要安装的显卡是AGP接口，则我们还要确定主板是否具备AGP插槽(早期的810芯片组主板并不提供AGP插槽)。
下面我们以安装AGP接口的显卡为例，谈谈具体的操作方法：
1.前期准备
首先，将显卡从包装盒中拿出，然后准备一把螺丝刀，并利用螺丝刀将机箱侧面的大挡板拆下来。
主板上的各种插槽很多，但只有一根AGP插槽，它位于CPU插座与PCI插槽之间，呈咖啡色（图2）。
2.动手安装

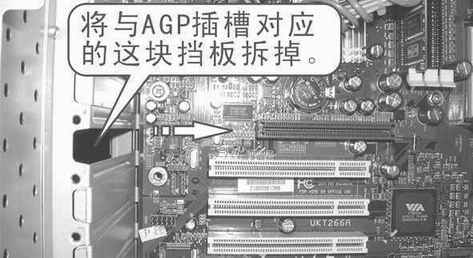

如果是新机器，则机箱上与AGP插槽对应的那块小金属挡板还没有拆掉，我们必须用螺丝刀或尖嘴钳将它拆下来，否则显卡无法安装（图3）。

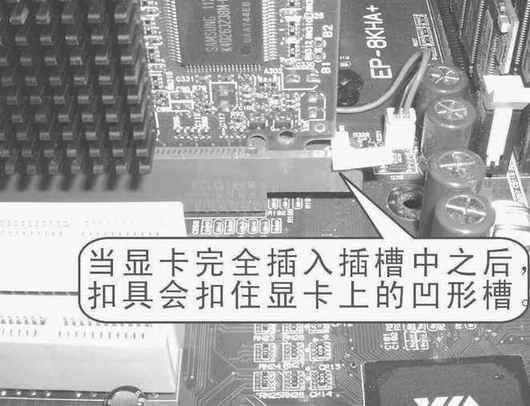

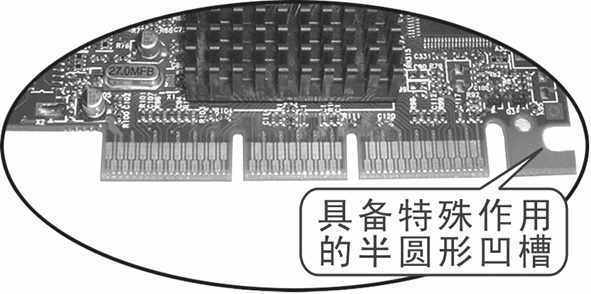

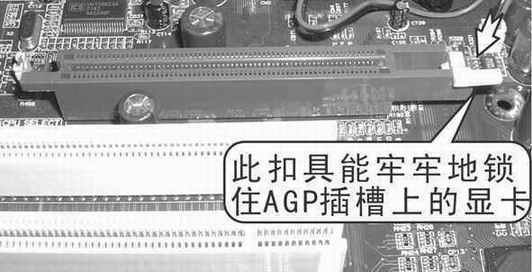

如今的主板已经设计得非常人性化，因此当你找到AGP插槽时，往往会发现插槽的右边有一个白色的塑料扣具（图4）。这东东有什么用处呢？请你调过头来看看显卡的AGP接口，你会发现AGP接口也有一个非常奇妙的东西（图5）。我们都知道当把显卡插在AGP插槽后，我们只要在显卡的金属挡板上用一颗螺丝固定在机箱上，显卡就安装好了。不过随着显卡技术的不断发展，显卡的板型也越来越大，加上硕大的风扇，其重量不可小看。如此一来问题就来了──用一颗螺丝固定显卡，如果机箱抖动，则显卡很容易松动，往往会造成显卡的金手指与AGP插槽接触不良，如此一来轻则会造成机器不能使用，重则可能损坏显卡与主板。为了防止此类情况发生，如今的主板厂商都在AGP插槽的右边加了一个塑料扣具，当显卡插入AGP插槽后，此扣具会自动扣住显卡接口上的凹型槽（图6）。

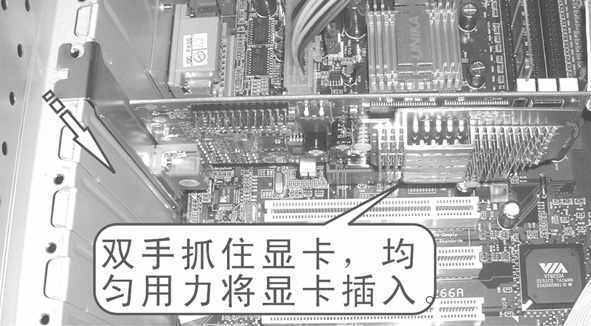

在具备塑料扣具的AGP插槽上安装显卡时要注意──首先我们得将塑料扣具扳下去，使其回复到初始位置（图7），然后我们双手捏住显卡(注意得事先将手上的静电放掉)，顺着AGP插槽的方向将显卡插入插槽中（图8）。当显卡安装到位时，插槽右边的塑料扣具会自动扣住显卡。另外显卡的金属挡板应该与机箱壁接触良好。

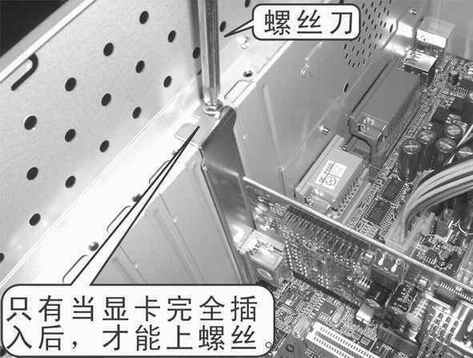

经检查安装到位后，用一个螺丝将显卡固定（图9），然后将机箱侧面的挡板复位。
3.连接外部接口
显卡是显示器与主机通讯的桥梁，只有将显示器的信号线连接到显卡上，我们才能从显示器上看到多姿多彩的画面。

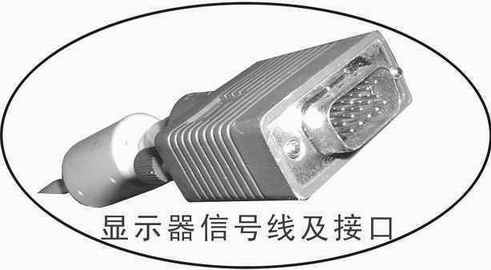

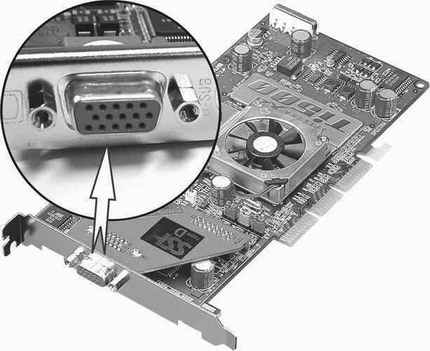

如今的显卡大都具备一个D型15针的D-Sub接口（图10）0，这是目前我们使用最多的一种接口。由于该接口基本上都是用来连接VGA彩显，所以它也叫VGA接口。不管它叫什么，如果你使用的是普通的CRT显示器，那么它们用来与主机通讯的数据线上的接口，一定与D-SUB接口相对应──也是D型15针的模样（图11）1。

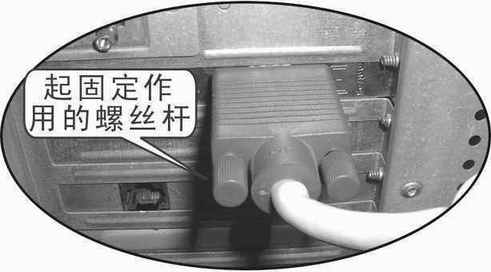

D-SUB接口的连接非常简单，只要将显示器数据线上的接口插在它的上面，然后将上面的两个螺丝杆拧紧就行了（图12）2。
随着液晶显示器(LCD)的快速普及和高端显卡的大量上市，如今显卡的外部接口也有了很大的变化──以前的这种15针D-SUB接口仍被保留，但增加了一个输出数字信号的DVI接口（图13）3。此类具备两个输出接口的显卡也称为“双头显卡”，它的D-SUB接口可以接一个CRT显示器，而另一个DVI接口也可接一台显示器(目前主要用来连接液晶显示器)，并且两者可以同时工作。

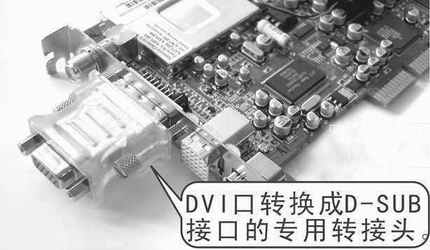

一个D-SUB，一个DVI的双头显卡目前比较常见，但市场上也有部分高端显卡的两个输出接口都是DVI。那么此类显卡如何连接普通的CRT显示器呢？不要着急，显卡厂商早就想到了用户的实际情况，因此他们会随显卡附送一到两个“DVI转D-SUB”转接头。用户将此转接头先插在显卡上，然后就能把CRT显示器的数据线接到转接头上面了（图14）4。
4.集成显卡的安装与连接
前面我们讲述的都是独立显卡的安装与连接方法，目前市场上也有许多集成了显示芯片的主板，比如支持P4的Intel i845G、VIA PM266等芯片组的主板。对于此类主板，由于显示芯片已经集成在主板上，自然也就不需要用户手工安装显卡了，我们要做的只是将显示器的信号线接口插在主板上的显卡输出接口就行了。

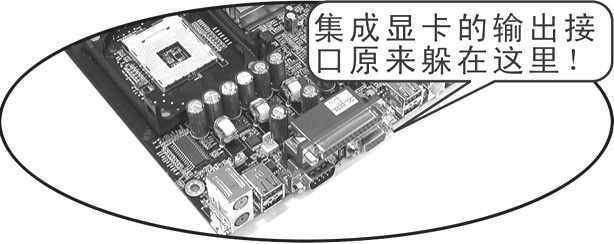

集成显卡因为面向的是低端市场，所以其外部接口都采用D-SUB接口，用来连接普通的CRT显示器或具备D-SUB接口的液晶显示器。至于该接口的所在的位置也很好找──它“霸占”了COM 2的位置，躲在了COM 1与并口之间（图15）5。至于为什么要将输出接口放在这个地方，很好解释──15针D-SUB接口的大小与COM接口差不多，因此用户不必担心集成显卡的主板无法安装在普通ATX机箱中。
5.显卡视频输出接口的连接方法

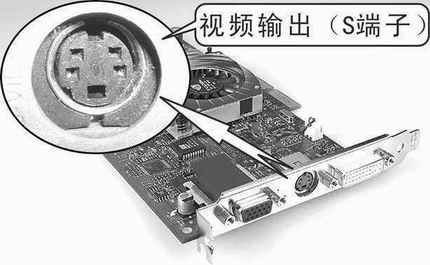

如今像GeForce4、ATi Radeon8500这样的高端显卡都具备视频输出接口──通过此接口，用户可以将PC机上的图像信号输出到电视机等设备上。用来输出视频的是一个圆形接口，它也叫S端子（图16）6。

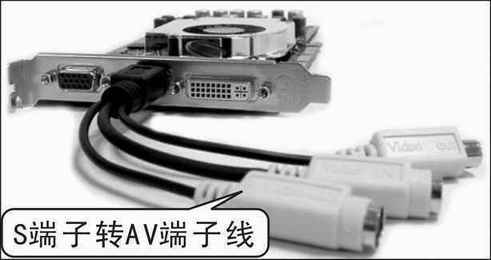

如今的新电视机都具备S端子(输入)，因此只要利用一根S端子视频线插在显卡的S端子上(输出)，另外一端插在电视机上，然后在驱动程序中进行简单的设置，我们就能实现视频输出了。不过有些老电视机并不具备S端子，它们的视频输入端采用的是AV端子，因此，显卡厂商也会考虑到用户的实际情况，会随显卡附送一根S端子转AV端子的视频线，利用此视频线，只要电视机具备AV输入端子，它就能与显卡连接起来，实现PC到电视的视频输出（图17）7。
