秦天增

目前，世界各国都在把计算机辅助设计系统应用于各行各业，缩短了新产品的开发周期，降低了产品开发成本，提高了企业的快速反应能力。今天我们介绍的《色织物CAD系统》是利用现代计算机的高速运算能力和图形显示能力设计的辅助系统，其特点是可以在较短的时间内和较少的花费快速地设计出色织物样品图，比起手工设计提高效率数十倍甚至上百倍，是现代化工业生产必备的设计工具，对色织企业是一个非常有效的工具。

一、认识色织物

色织物就是织布时用各种不同颜色的纱线，织出不同花色的布料。众所周知，颜色、花形、手感是面料设计的主体。因为人们接触面料，首先是从它的颜色、花型和手感开始的，并且由这3个因素组成了面料的主体风格，当然还包括面料的服用性能和保健性能等。但是，颜色和花形是影响面料外观的最直接、最感性的因素。人们在观察一个人的着装是否协调美观时，首先注意的是他穿着的外衣的款式和花色的搭配是否合理，因为花形与颜色是映入消费者眼帘的第一印象。在一些发达国家，设计师非常注重色彩和花形的搭配，他们把产品的外观视觉冲击力，作为设计的主导。

二、《色织物CAD系统》

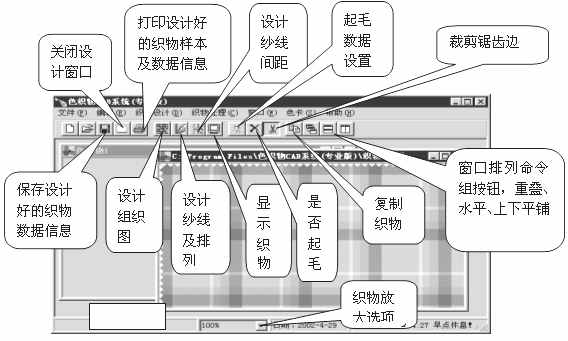

《色织物CAD系统》是一套非常简便的工具，下载地址：http://software.yesky.com/design/sezhiwu2.zip。打开《色织物CAD系统》，新建一个设计窗口后的界面如(（图1）)。工具栏各按钮功能见图中标示。

1.组织图设计

经纱纬纱循环数，也即组织图大小，选择范围为0~60；设置后在编辑区中自动产生网格图，此时可以在此编辑组织点，单击一次则有一个组织点，再单击一次则取消该组织点；全部取消重新设计，可改变经纱或纬纱循环数为0，即可全部取消掉原来设计的组织图数据，重新设定经纱或纬纱循环数即可。
用“读入组织图”按钮可以从文件中读入已设计好的组织图。
用“保存组织图”按钮可以保存组织图，以便今后使用。
“检查组织图”可以检查组织图中是否在一行或一列里全为组织点或没有一个组织点。
“组织点翻转”可以自动把所有的组织点变为非组织点，而非组织点变为组织点。
“显示穿综及纹板图”可以观看根据组织图自动产生的综片图和纹板图；以便实际织造时参考。
选择“确定”按钮则关闭组织图设计窗口，并且设计的组织图有效；选择“取消”按钮也关闭组织图设计窗口，但设计的组织图无效，不影响原来的组织图数据。

2.纱线设计及排列

纱线设计及排列窗口如(（图2）)。纱线样本区有‘A’到‘J’10个按钮，右边有滚动条，拖动滚动条可以显示其他按钮。按每一按钮，则打开相应的纱线编辑窗口。

3.纱线设计

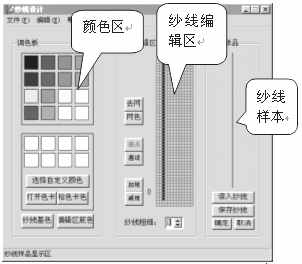

纱线设计窗口如(（图3）)，左边为颜色选择区，中间为纱线设计区，右边为纱线样本及读取和保存纱线数据的功能按钮。
