自制PCI卡式显卡散热风扇

硬件周刊

目前市面上所销售的GeForce2系列显卡大多没用散热风扇而仅仅利用散热片对显卡进行被动散热，这样的散热效果不够理想。加上炎热的夏季临近，不少DIY爱好者往往通过给显卡加装风扇的方法来改善显卡的散热条件。这样做固然可行，但是擅自动手给显卡加装风扇很可能影响显卡日后的保修。能否在不破坏显卡外观且不影响显卡保修的前提下给显卡加装风扇呢？于是，笔者参考相关资料后设计了PCI卡式显卡散热风扇，经过笔者朋友的几天使用，效果很好。现将制作方法提供给家：
1.首先备齐以下材料：25cm×15cm大小的环氧树脂板一块(该板在五金商店里有售，笔者使用的是学校电工实验室废弃的环氧树脂板)、大功率的CPU散热风扇一个(若使用二手的工业仪表风扇则效果更好)、机箱金属挡板一个、小螺丝钉若干、热熔胶少许。
2.用钢锯把环氧树脂板加工成PCI卡的形状，并在板中间开一个长方形的口。需要注意的是：为了便于下一步固定风扇，所以所开的这个长方形口的宽度要略小于风扇的宽度，插口部分的尺寸按照PCI卡的标准尺寸设计。
3.用锥子在机箱挡片上按照一般显卡相应位置钻两个孔待用。取一片硬铝片，剪成条，折成L形，并在两边钻孔。然后，用螺丝钉把L形铝片固定在机箱挡板上。

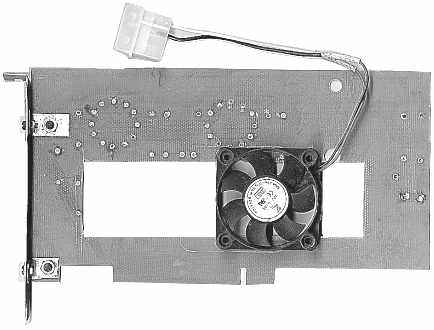

4.用螺丝钉把上述加工好的机箱挡板固定在先前加工好的环氧树脂板上，并用热熔胶把CPU风扇牢牢地粘在环氧树脂板上。固定的具体位置以风扇所产生的风力能兼顾到显卡芯片和显存为准。做好的PCI卡式显卡散热风扇如（图1）所示。

图1
图1

5.把制作好的PCI卡式显卡散热风扇，像安装PCI声卡一样安装在主板上最靠近AGP插槽的PCI槽上就大功告成了。
说明：
1.所选用的环氧树脂板的厚度要与标准PCI卡的厚度相同，否则做好的PCI卡式散热风扇将不能很好地插在PCI槽中；
2.在加工环氧树脂板以及把机箱挡片固定在做好的环氧树脂板上时，要严格按照标准显示卡的尺寸来制作，否则将同样无法插入PCI槽中，而且还容易弄坏主板的PCI插槽。
3.所选用的风扇一定不能太厚，否则会占用相邻的PCI槽空间。
4.在不影响环氧树脂板机械强度的前提下，可以尽量增长PCI卡式显卡散热风扇环氧树脂板上所开的长方形口的长度，这样不仅利于通风，而且便于灵活地调整风扇的位置。
总结：这个PCI卡式显卡散热风扇安装方便，使用灵活。此外由于使用的是大尺寸大功率的CPU风扇，不仅可以极大地提高吹向显卡芯片的风量，而且可以很好地解决显存的散热问题，对于在显卡夏季的使用和超频有很大的好处。由于环氧树脂板有足够大的空间，所以可以根据使用者的喜好增加风扇的数量，以达到更好的散热效果。大家看到这里，是否心动不已了呢？不妨也动手制作一个，让显卡清凉一“夏”吧。
