经过前面一段时间的学习，菜鸟已经初步认识了组成PC的各种配件，如CPU、内存、显卡以及如何在各种硬件设备上跳线。不过有一个问题还是不懂──主机箱内有那么多的部件，而这些设备又都需要电源，那么机箱中的各种配件(特别是电源线、控制线等危险角色)到底该如何连接呢？别急，咱们今天就来学习连线！
一、机箱内部电源的连线
打开机箱盖，机箱顶部那大大的一个铁匣子就是电源了(（图1）)，仔细一看我们就会发现这铁疙瘩的后面竟然有一大把电源输出线(（图2）)，并且这些花花绿绿的导线“还三五成群”地连在一个个乳白色的塑料接头上。这些接头有什么用，怎么连接呢？其实呀，这些接头的作用只有一个，那就是给主机内的设备，如主板、硬盘、光驱等提供电源。不同设备对电源的要求不同，同时为了方便用户的使用，目前我们所使用的电源，输出接头一般有以下四种：
1.主板电源接头
主板不仅自己需要电源，而且还得给CPU、显卡、PCI卡等设备供电，因此用来给主板供电的那个接头是最大的(（图3）)。该接头由20根电源线组成，在接头的一边，还有一个起固定作用的夹子。
那么这个主板电源接头该插在主板的什么地方呢？一般我们都能在主板CPU插座附近找到一个与电源接头差不多大，同样具备20个针孔的插座(（图4）)。我们都知道电源是有极性的，而这电源接头又是一个长方体，该如何判断其极性呢？如果我们仔细看看主板上的电源插座，就会发现插座的一边有一个小小的凸出块，现在你把电源接头有夹子的一面对准这个凸出块，然后用力往下按，电源接口就会插到插座中，并且接口上的夹子会自动夹住凸出块，使之接触牢固(（图5）)。
2.大四芯电源接头

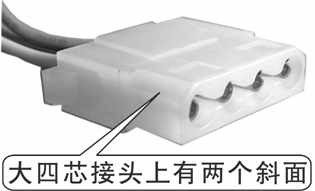

大四芯电源接头是电源输出接头中数量最多的(一般一个电源至少有4个这样的接头)，该接头由一黄一红两黑共4根电源线组成。由于该接头的两个边角呈斜面状，所以这种接头也叫“D型头”(（图6）)。
大四芯电源接头是给硬盘、光驱、刻录机等IDE设备提供电源的。硬盘、光驱等设备上都相应的有一个“D型”插座，因为有“D型”这种防呆设计，因此我们很容易就能将电源接头插在设备上(（图7）)。
3.小四芯接头
小四芯接头与大四芯接头一样，也是由一黄一红两黑4根电源线组成(（图8）)，它的供电对象是软驱。由于现在人们一般不会在系统中装两个软驱，所以电源大部分只带有一个。
软驱的电源插座虽没有采用“D型”设计，不过小四芯接头的上面有一条凸出的棱，在接头的背面还有一个小凸出块，而对应的软驱电源插座也有相应的凹槽(（图9）)，所以一般情况下我们是不会将接头插反的(（图10）0)。
4.P4主板专用接头

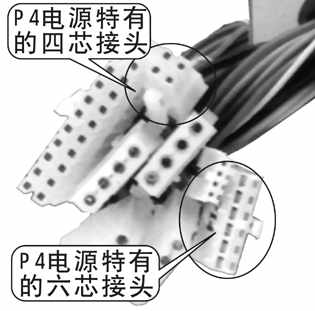

P4的耗电量非常大，再加上现在显卡档次的提升，显卡本身的耗电量也在不断地增加，针对P4系统的实际情况，Intel在发布的P4主板设计规格中，增加了两个电源输出头，以便主板能够得到足够的电量供应。因此，与普通的ATX电源相比，P4电源增加了两个输出接头，一个是六芯，另外一个则是四芯(（图11）1)。

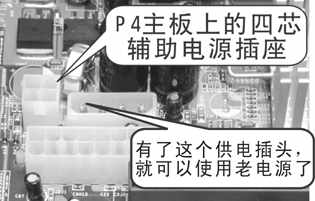

需要注意的是，并不是所有的P4主板都需要这两个辅助电源，如今有很多P4主板根本就不需要这两个辅助电源，只需要原有的那个主板电源接头就能满足设备的需要。当然，也有很多P4主板上有用来插这两个专用接头的插座，不过目前使用较多的是四芯插座(（图12）2)。
二 机箱内部风扇的连线
主机内至少有一个风扇──CPU风扇，它需要电源才能工作，那么该如何连接风扇的电源呢？首先我们需要认识一下风扇的电源插头，一般比较正规的风扇其电源接头都采用三芯接头(（图13）3)，其中黑黄二线是用来提供电源的，那根红线，用来供主板监控CPU的转速。此类接头需要插在主板上──如今的主板一般都会提供3个用来插三芯接头的插座(（图14）4)，其中位于CPU插座附近的那个是用来连接CPU风扇的，一般厂商还会在其边上印上“FAN1”或“CPU FAN”字样，以此提示该插座是用来连接CPU风扇的。
三芯接头有一面是一个导槽，将它对准主板上的插座后就能插进去，决不会插反(（图15）5)。
除了这种正规的三芯接头外，风扇的电源接头还有另外一种型式──四芯插座式(（图16）6)，此类接头一般用在那种杂牌CPU风扇或机箱散热风扇上。大部分风扇的工作电压都是12V，而在PC电源输出线中，黄色线的电压为+12V，红色为+5V，另外两根黑线是地线。因此，有些杂牌风扇一般只有两根电源线──一根与四芯插头上的黄色线相连，另一根则与其中的一根黑色线相连。
四芯插座式接头必须插在大四芯接头上，因此每接一个这样的风扇就会占用电源的一个大四芯接头。大部分风扇厂商会针对这种情况，在四芯插座上并联一个四芯接头(（图17）7)，以此解决大四芯接头插接问题。
下期我们将介绍主板上开机控制线的连接和小技巧，请密切关注。
