给你的BIOS打个“预防针”

硬件周刊

王庆东

修复BIOS固然很重要，但是如何通过细心的维护来预防BIOS被破坏更是重中之重。4月26号又逐渐逼近，这一天是CIH病毒的高发期，虽然有很多杀CIH病毒的软件，但还会让人防不胜防。改电脑的日期，直接跳过那一天，是一个预防病毒发作的好办法，但是这只是治标不治本。为了彻底防止CIH之类的病毒对我们造成损失和人为升级BIOS时造成的BIOS损坏，为此，趁着这次机会，我们提前向大家详细介绍如何来呵护那宝贵的“芯”。
明白了BIOS损坏的原因，我们就可以有针对性地采取措施，防止病毒破坏和升级失败对BIOS造成的损失。

1.升级时步步小心

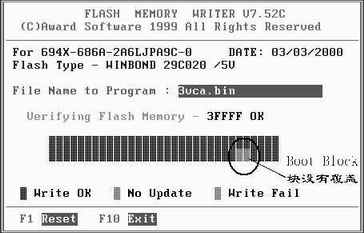

BIOS升级操作过程中，可能会发生许多不可预料的事情，因此，在升级操作前，一定要备份自己的BIOS文件(特别是非主流、非大众化的杂牌主板尤为重要)，供将来为其他修复方法提供源文件。升级时，一定要正确识别自己的主板厂商及型号并下载正确的BIOS升级文件；在升级时要注意保留BIOS中Boot Block块。Boot Block块是借鉴分块式的BIOS结构，人为在BIOS芯片中保留了一个区域，该区域中保存有BIOS系统中最重要的启动信息。现在高版本的刷新程序的默认值就是刷新时不更新BIOS的Boot Block块(（图1）)。为了避免在升级时掉电，建议在整个升级过程中采用UPS供电或在不容易停电的时段进行升级。硬盘的可靠性比软盘高得多，可以最大限度地避免数据读错这种情况出现。为了保证在硬盘启动时不装载程序，可以在硬盘启动机器时，强迫系统进入MS-DOS命令行方式；技嘉等公司开发的@BIOS Flasher程序能在Windows下对主板的BIOS升级，但由于Windows的稳定性实在不可恭维，建议还是要在DOS下升级为好。

2.打开BIOS芯片的升级跳线

如果主板BIOS采用的是28F系列的EEPROM芯片，则主板上一般有一个升级跳线，该跳线控制VPP(12V)编程电压的有无。在新出厂的主板上，其默认值为“升级”状态，这样根本起不到防病毒的作用，仔细观察并确认一下，赶快把它调到“保护”状态(（图2）)。

3.屏蔽BIOS芯片写管脚

现在主板上用的BIOS芯片，尽管容量有1Mbit、2Mbit和4Mbit之分，然而不论多大容量的芯片，都有一些共性，即芯片大多为32脚的DIP封装，它们的管脚排列、功能、功耗基本上一致。不同类型芯片的不同之处是芯片的写入电压不同，有些写入电压是12V(28F系列)，有些是5V的(29C系列)。除此以外，芯片的写操作时序是相同的，即只有当WE#脚(31脚，写入允许脚)从高电平变成低电平时，一个字节的数据才能写入到芯片中去。根据此原理，我们只要增加一个电阻，就可以在计算机遭受CIH病毒的攻击时，使硬件免于受损坏。具体操作是，拔出BIOS芯片，将31脚向内侧弯折，找一个10k的电阻，电阻的一端焊接到芯片的31脚，另一端同+5V电源(32脚)焊接到一起，重新将芯片插入管座(（图3）)。由于31脚同电路脱离了联系，WE#脚一直处于高电平，即处于“读”状态，不论是病毒还是误操作，都不会对芯片内的数据进行改写，这样，才能实现真正意义上BIOS的保护。该操作对28、29系列的芯片都有效，但对Intel 8XX系列主板上使用的HUB BIOS芯片无效。

4.制作一片BIOS备份芯片，有备无患

如果手里有一块备份的BIOS芯片，是不是心里会踏实很多？你可以找一片和主板相同容量的BIOS芯片，借助本文后面介绍的热插拔法制作一片BIOS硬备份。当然，你也可以让当地的主板维修部门，使用BIOS编程器，把主板BIOS文件写入到一片价格很低的“原始”EPROM芯片中，这种芯片任何病毒也破坏不了，在平时的使用中会比FLASH ROM更加可靠，其后遗症是同时你也不能升级了。

5.选一块防毒的主板

介于CIH类破坏BIOS病毒的猖狂，具有BIOS保护功能的主板现在越来越多了。以技嘉、承启、建基等为代表的主板采用了双BIOS技术，以硬件备份的形式保护BIOS(（图4）)。联想的“无敌锁”技术能对BIOS芯片的“WE”管脚进行保护，使任何对主板BIOS的攻击都难以得逞。Intel主板具有自我恢复BIOS(BIOS RECOVERY)的功能，一旦BIOS程序遭到破坏，只要调整恢复跳线，插入BIOS程序启动盘，打开电源启动计算机，经过几分钟后就可以恢复BIOS。
