图解主板BIOS修复实战
硬件周刊
许多人一定还会对1998年4月26日记忆犹新，那一天CIH病毒在顷刻之间摧毁了无数台计算机。更可怕的是，破坏主板BIOS，已不是CIH的专利，不久前，人们又发现了一种名为Win32.Kriz的病毒，该病毒发作时不仅会破坏所有驱动器中的数据，并且还会象CIH一样破坏BIOS里的内容，使系统无法启动。
BIOS损坏并非世界末日来临，我们可以用种种方法修复，修复的依据是：升级失败或病毒破坏导致的BIOS损坏，并非物理芯片损坏，而只是芯片内的数据(firmware)被改写，完全可以用各种方法重新修复。
一、用BOOT BLOCK块修复
BIOS的Boot Block块支持ISA协议的显卡和软驱，并且可以执行引导软盘上的AUTOEXEC.BAT文件，如果BIOS的Boot Block块没有损坏，我们可以利用它将一个刷新失败的BIOS芯片恢复。(（图1）)

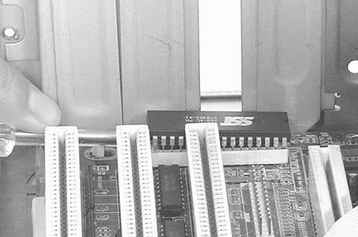

判断Boot Block块是否被破坏的一个重要依据是：在系统启动时，观察软驱是否有自检的动作(软驱灯是否亮，以及是否听见软驱马达转动的声音)，如果软驱有动作，并且当软驱灯熄灭后敲回车键，软驱再次产生读盘的动作，那么，就可以判定Boot Block块基本没有损坏。具体修复时，我们可以采用老式的ISA显卡，或干脆采用“盲操作”法，借助AUTOEXEC.BAT文件自动完成BIOS的恢复工作。以AWARD的BIOS为例，具体步骤如下：(（图2）)
1.格式化一张系统盘。因为升级BIOS必须在纯DOS环境，所以系统盘上除了系统文件外，不能有其他配置文件，如CONFIG.SYS等。
2.把BIOS刷新程序AWDFLASH.EXE和BIOS数据文件拷到系统盘上。
3.在系统盘中建立AUTOEXEC.BAT文件，其内容为：
AWDFLASH XXX.BIN /Py/Sb/Sn/Cd/Cp
XXX.BIN是你的BIOS数据文件，其中用到的AWDFLASH.EXE的参数的含义如下：
/Py：自动完成BIOS的刷新工作
/Sn：不备份系统旧的BIOS文件
/Cd:刷新BIOS后立即清除DMI数据
/Cp：在刷新结束后，立即清除即插即用数据(ESCD)
4.调整一下机器的配件，把系统中无关的板卡和硬盘线拔下，只保留软驱。
5.将做好的启动盘插入机器后重新启动，系统会“自动”更新BIOS，你可以发现软驱的电源灯亮，有读盘的动作，等数分钟后再重新启动，如果没问题的话，系统已恢复正常了。
以上方法是以AWARD的BIOS为例的，高版本的AMI BIOS也有Boot Block启动块，其恢复BIOS的操作与上述方法基本类似。
二、“热插拔”大法
如果你的BIOS升级失败或者被病毒破坏后，连Boot Block引导块也一齐损坏，那怎么办呢？别着急，你可以试用“热插拔”来修复。(（图3）)
热插拔的工作原理是：当计算机正常启动后，BIOS已完成了它的历史使命，如果此时我们冒险把BIOS芯片拔下来，根本不会影响系统的正常工作。这时，把损坏的BIOS芯片插回主板，运行相应的刷新程序就可以重新把BIOS文件刷回来。原理明白了，下面跟我一步步来做。

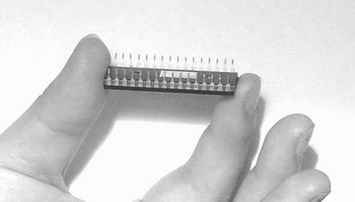

要注意的是，当在不同的主板上进行“热插拔”操作时，可能有的主板并不一定支持刷新你升级失败的BIOS芯片，最常见的原因是芯片擦写的电压不同和BIOS芯片的种类不同，比如在29系列的主板上刷新28系列，因为前者的擦除电压为5V，而后者高达12V，因此刷新不会成功。反过来也是一样，12V的电压可能对29系列的FLASH ROM造成致命的伤害。另外，FLASH ROM 有各种各样的封装形式，采用热插拔的方法刷新前必须要查看BIOS接脚是否兼容。(（图4）)

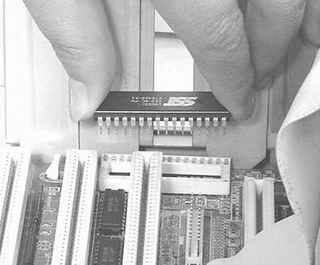

修复BIOS时采用热插拔是危险的，原因很简单，任何元件都有一定的功率限额，ROM芯片也不例外。在带电热插拔元器件时，由于各管脚的工作电压不同，热插拔过程中，各管脚不可能同时插上或拔下，因此不可避免电路中会出现浪涌过电压和过电流，过高的浪涌电压会对造成击穿芯片内的晶体管，而过大的浪涌电流会使芯片内的铝膜引线被熔断，导致芯片毁坏型失效。所以，尽管本人不推崇这种方法，但由于电脑爱好者所处的环境及种种条件的不便，这种方法可能是唯一可行的办法，算是不是办法的办法。(（图5）)
三、用编程器修复

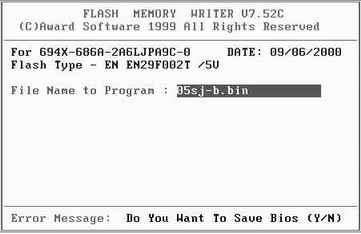

如果你的BIOS已经被破坏或者想升级却又担心万一出问题，那么用编程器升级、修复是最安全、最方便的方法(当然你必须有一台编程器)。因为你可以在任何一台电脑上用编程器来升级或修复BIOS，当烧录好后，只要插在主板上即可使用，而且如果发现不正常可以重新烧录，省去了升级过程中怕出错的担忧，也省去了“热插拔”带来的危险。现在的编程器类型太多，有接并口的高档编程器，也有插卡式的、性能一般的普及型编程卡。编程器不是人人都有，你可以求助于当地的电脑专业维修店。(（图6）)
四、另购一片芯片

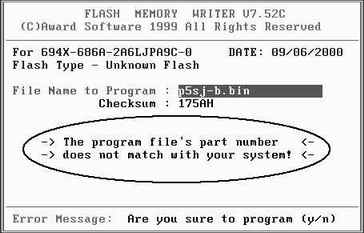

BIOS损坏后，我们还有一种办法，那就是找一片新的BIOS芯片，你可以与代理商或主板生产厂商联系，寻求你所需要的BIOS芯片，用它替换损坏的芯片即可。绝大多数主板厂商都会向用户提供BIOS芯片(有的还是免费提供)，有的BIOS网站也提供这种服务，但这一方法比较费时而且麻烦。(（图7）)
今年的4月26日又快到了，希望大家都能采取措施，精心呵护自己的BIOS，千万不要在那天“中彩”！本文提到的软件，下载网址：http://www.rebios.net。
