显示器变色故障的维修

硬件周刊

金戈

近日接到朋友的求助，说他的IBM8513显示器出现了奇怪的变色故障，屏幕上的图像原本红色的地方却显示为蓝色，而绿色则变为了红色。

检修实战

根据笔者的维修经验，一般受磁场影响或缺少某种基色，都会使显示器色彩出现异常。在排除了主机显卡故障后，可从三个方面进行检修：1.显示器与显卡接口的接触是否良好；2.检查显像管是否被磁化或受外部磁场影响而出现变色；3.检查视放矩阵电路，看是否有某一色通道出现故障，致使缺少GRB三基色中某一种的图像变色。
根据先易后难、先检后修的维修原则，我对显示器接口的插脚、插座作了检查，没有发现松动和断针的现象，基本排除了GRB三色信号传输中断的可能。该显示器没有手动消磁电路，笔者只好用消磁器对它进行消磁，还把有源音箱搬离电脑桌，但都没明显好转，显示器被磁化或受外部磁场影响的可能性排除了。看来毛病是在显示器内部的视放电路了。打开显示器后盖，用万用表测量G、R、B的三个视放管，发现各管电压相差不大，c极电压约134V，b极约6.3V，e极约6.1V，从这些数字来看，视放管各工作点电压均正常，视放电路没有故障。
为了从屏幕上找到突破点，笔者打开几幅较熟悉的桌面墙纸，并用超级解霸2000播放了一段VCD，经细心观察，发现虽然画面全部变色，但隐约可看出屏幕中央有一块约10厘米直径的圆形部分变色较轻，屏幕上还有细微的浪涌现象。这些细微的现象表明显示器内部存在磁场干扰，并且在屏幕中央干扰较小，屏幕四周干扰较大。但磁场哪里来的呢？这就不得不怀疑消磁电路了。因为在显示器内只有磁线圈才会产生磁场，而消磁线圈挂在显像管边框上，消磁时屏幕靠近它的地方磁场较强，中央部分离消磁线圈较远，磁场就稍弱，这正好与观察到的现象吻合。消磁线圈只有在开机电流通过的瞬间才对显示器进行消磁，开机后便处于停止状态，不会再有磁场产生。现在机内尚有磁场，则说明消磁线圈还有电流通过。消磁电路除了消磁线圈外还有一个正温度系数的热敏电阻，更换热敏电阻后，开机故障排除。

故障成因分析

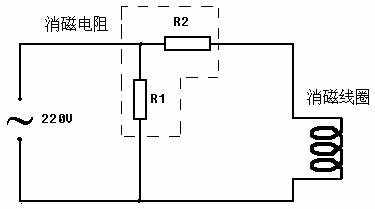

一般显示器的消磁电路原理是这样的：消磁电路主要元件包括消磁线圈和一个正温度系数的热敏电阻，热敏电阻内由R1、R2两个电阻组成(如（图1）)。刚开机时，热敏电阻处于冷态，R2的电阻值较小(根据型号的不同，阻值在10~30欧左右)，220伏交变电流通过电阻R2进入消磁线圈，消磁开始，此时电流最大。同时，由于这是一个正温度系数的热敏电阻，一部分电流流经旁路电阻R1，使R1自身的温度迅速上升，并对R2进行加热，R2的阻值随温度的升高而增大，这样经R2进入消磁线圈中的电流便逐渐减弱接近于零，自动消磁结束。
