巧改工作站显示器的接口
硬件周刊
前几天在单位库房里看到一台淘汰的HP 712/80工作站，20英寸的显示器，型号是A4033A。这是SONY给惠普OEM的显示器，1995年出厂，使用的是柱面管、数控，但没有OSD，接口是3个BNC插座，与主机相连使用的是15针D型插头，但是仅仅用了1、2、3、4脚共4根针，显然这是一种专用接口，怪不得闲置了两年多也没人用它。
查资料得知这种接口使用RGB三色输入方式，而且行场同步信号复合在绿(G)信号中，看来要用它必须得找到行场同步信号的输入点才行。我发现显示器后面还有两个空的BNC插座没有使用，上面有SYNC的字样，看来这应该是行场同步信号的输入端子了。这台显示器不仅可以使用3个BNC的输入方式，同时也兼容5个BNC的输入方式，即R、G、B、行同步、场同步信号分别输入。这样经过一点改造就有希望在我的电脑上使用它了。

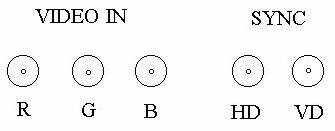

工具和材料准备如下：电烙铁、焊锡丝、15针D型插头1个、BNC插头5个、同轴屏蔽线(直径2~3mm，我用的是电信机房里的传输电缆)若干。制作过程很简单：只要把相应的BNC插头和15针的D型头焊接在一起就可以了。BNC插头的制作稍有难度，我用的是电信机房专用的工具，如果没有也没关系，只要想办法把屏蔽线插到BNC插座中并且接触好就行了。屏蔽线要尽量短，我用的线长是1米。（图1）
15针D型头到BNC插头的连接法如下所示：
1──红→BNC“R”插座芯线
2──绿→BNC“G”插座芯线
3──蓝→BNC“B”插座芯线
4──空
5──地→所有屏蔽线的外屏蔽层
6──红色返回
7──绿色返回
8──蓝色返回
9──空
10──地
11──时钟
12──数据
13──行同步→BNC“HD”插座芯线
14──场同步→BNC“VD”插座芯线
15──空
连接好后开机，终于出现了美丽的蓝天白云，不过由于显示卡的11脚和12脚没有使用，所以WIN98不能自动检查出显示器的型号，我们知道，11和12脚分别是时钟和数据，用来检测显示器的参数，以实现即插即用，而这台显示器出厂较早(1995年)无此功能。我找了一个HP D2845 Ergo 1600 21英寸显示器的驱动安装上，经过实验，在1024×768的分辨率下可达到100Hz，在1600×1200分辨率下可达到85Hz，仔细观察还可以在屏幕1/3和2/3处看到一根阻尼线。要注意屏蔽线不可用普通导线代替，否则会因视频信号中的高频分量损失而出现图像重影使图像模糊。
