GeForce4摇身一变Quadro4
硬件周刊
从NVIDIA网站上我们看出GeForce4 Ti4600和Ti4400是一个系列，GeForce4 MX460、MX440和MX420是一个系列，面向专业图形处理，NVIDIA则推出了Quadro4。在GeForce4系列显卡上有一个特别的电阻，只要来个“偷梁换柱”，“山鸡”就可以变“凤凰”了。
硬件改造
我们知道，不同的ID编号配备不同的BIOS，显卡就是这样。见（图1）(编者注：紧靠BIOS芯片右侧)，图中有0、1和2三个小黄框，在数字“0”处有一个10千欧姆电阻，如果在数字“2”处有一个10千欧姆电阻，则这块显卡就是Ti4600；如果不是在数字“2”处而是在数字“1”处有一个10千欧姆电阻，则这块显卡就是Ti4400；如果在数字“0”处无电阻，在数字“1”处有一个10千欧姆电阻，则这块显卡就是Ti4200。上述三个状态代表不同显卡的ID。

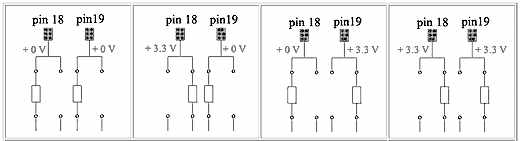

根据我们过去对GeForce2和GeForce3的研究得知：要把GeForce显卡变成Quadro显卡，就要知道BIOS芯片(SST MPF)中18、19管脚端电压，如(（图2）)、(（图3）)所示。在（图2）中，16脚接地，18、19脚的电压将决定显卡是GeForce显卡还是Quadro显卡，（图3）中的左边三种状态是GeForce2和GeForce3的显卡，右边的图是Quadro显卡。从图中我们看出18、19脚只要有一个脚的电压是0伏，就决定这块显卡是GeForce显卡；当两脚电压都是高电平时，这块显卡就是Quadro显卡。

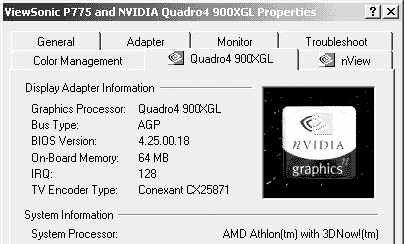

针对这种情况我们测量了这块显卡的18、19脚电压，它类似于（图3）左边的两个子图的情况。我们在(（图4）)中的“A”处(编者注：大约在显卡背面距VGA接口1/3处)找到了决定电压的电阻R962，将它移动达到B点，那么这块显卡立即就变成了Quadro4。对GeForce4 Ti4600显卡，经这么一变，立刻就会变成Quadro4 900XGL专业级图形显卡，重新启动机器后，系统会自动辨认它们的身份，如(（图5）)。
软件设置
硬件改造完后，大部分人觉得万事大吉，顶多重新安装一遍显卡驱动程序就可以了。GeForce4显卡相对于Quadro4显卡而言，不同之处在于把主芯片上的“双面式光照(Two-Sided Lighting)”、“3D剖切(3D Window Chipping)”之类的专业OpenGL特性给关闭了，所以要对硬件升级完后的显卡进行软件升级。
1. 修改BIOS
硬件改造完后的显卡，要到驱动网站上去下载BIOS刷新软件NVFLASH(下载地址“http://hard.zol.com.cn/Documents/drivers/vga/nvflash318.zip”，当前版本3.18)，到“http://ln.skycn.net/down/HAF_NVBEDITrc2_pp.exe”去下载的编辑软件“NVIDIA BIOS Editor V1.0 RC2 Revision 120”(以下简称“NBE”，涉及到该软件的使用步骤详见第3期《nVIDIA显卡BIOS随意改》一文)，下载完后进行自解压安装。然后进入DOS状态，用NVFLASH备份出原有的BIOS文件，取名为BAK.ROM。重新进入Windows系统，启动NBE，打开BAK.ROM文件编辑修改某些内容。

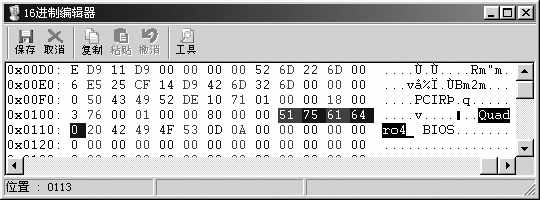

首先修改开机字样：点击“十六进制”命令按钮，会弹出一个对话框(（图6）)，在对话框里找到GeForce字样把它们改成Quadro字样，单击“保存”按钮则返回主画面。修改时要注意字母数和字节数，例如GeForce是7个字母，Quadro是6个字母，将GeForce改成Quadro后补充一个数字4，最多可以显示80个字符。读者可以根据自己的爱好自行设置开机显示信息。

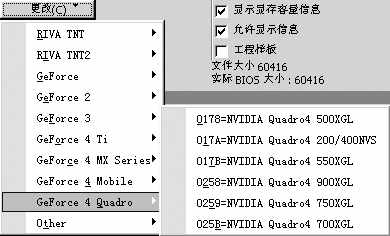

其次修改显卡的ID：NVIDIA显卡的BIOS里有三种ID，第一种是设备的ID，第二种是子厂商ID，第三种是子设备ID。子厂商ID和子设备ID可以不改(（图7）)。
2. 激活SBA、修改频率

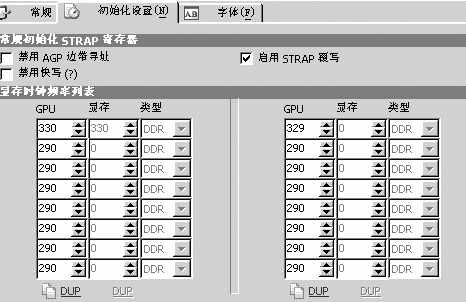

选中“初始化设置(N)”页面(（图8）)。除了GeForce MX芯片外，大部分芯片如果没有激活SBA(AGP边带寻址)，则可以激活SBA，这可以大幅度提高显卡性能，但代价是可能会导致系统不稳定，所以笔者建议MX系列芯片不激活。
接着是修改GPU和显存频率(见（图8）)。GeForce4 Ti4600的核心频率为300MHz，显存频率为650MHz，而Ti4400和Ti4200的核心频率为275/225MHz，显存频率均为500MHz。如果你的显卡超频特性较好，内存芯片上有散热片，则可试着做一些超频，但不要超得太多，以免影响系统的稳定性。单击“保存”按钮之后退出BIOS编辑，重新进入DOS系统，把修改好的BIOS刷回到芯片中，大功告成。重新进入Windows系统，这时的显卡就是Quadro4专业级显卡了，其图形和游戏功能会有大幅度提升。
注意事项
本文介绍的方法具有通用性，无论是对GeForce4 Ti系列还是对GeForce4 MX系列都是适用的。需要注意的是10千欧姆电阻像芝麻粒一样大，焊接时要用尖嘴烙铁加热后拔掉电源插头，用尖头镊子夹住电阻，快速焊下、焊上，时间长了会烧坏线路板。在刷新显卡BIOS之前请先作好备份工作。不过，“变脸”后的显卡和Quadro4还是有质的区别，只是可以使用功能更为强大的驱动了。
