机箱内部智能控制散热法
硬件周刊

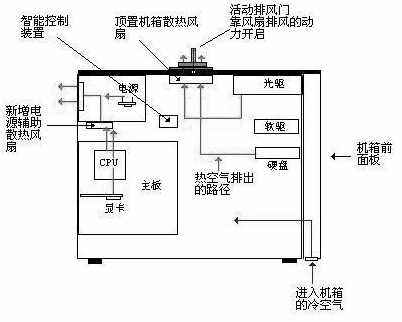

目前，主流电脑配件的发热量越来越大，电脑机箱中的温度也水涨船高，简直就快变成电烤箱了。于是加大散热风扇的转速，增加散热风扇的排风量，在各种高发热芯片上增加巨型散热片。各个部件散发出的热量都聚集在机箱中，于是机箱前面的吸气风扇、后面的排气风扇便应运而生了。可是，这种散热方法虽然效果比较显著，不过它却存在着两个显著的缺陷。第一，必须购买带有安放这种风扇的新型机箱，才能安装这两种风扇，无形中增加了成本。第二，只注意了散热效果而忽视了因开放机箱而使灰尘、潮气也随之进入机箱的后果。灰尘堆积在电源、主板、显卡等配件上，久而久之便会产生各种故障隐患。第三，在酷暑高温的条件下，得将所有的散热风扇全部开启，这点毫无疑问。但当严冬到来时，环境温度急剧下降，此时的电脑并不需要其他辅助散热设备的帮助，只需电源自身的风扇，就可以很好地完成散热任务。我们完全可以关闭那些既消耗电能、又产生噪音的吸气、排气风扇。每次自己手动去关当然不能体现DIY一族的能力了。下面给大家介绍一个机箱智能散热法。散热原理如（图1）所示。
由于进风口位于前面板的底部朝下的地方，桌面上的灰尘很容易被吸入机箱内。为了尽量减少灰尘的进入，我找来一片液压机滤油器所使用的铜网，再用强力胶把铜网粘在进风口处。此种铜网是使用极细的铜丝编制的，各个小孔的孔径相当统一，这样即保证了通风，又起到了防止灰尘进入的作用，效果很好！如果找不到的话，用一般的钢网也可以代替，但效果可能会打点折扣。
接下来到电脑市场买来两只风扇，一只与电源风扇的规格相同，另一只是体积较大一些的机箱专用排气风扇。首先将电源盒取下来并打开外壳，在电源盒的底部朝向CPU一侧，与排气风扇位置相同的地方开孔，安装那只规格相同的风扇。接着用电烙铁将风扇电源回路中串联的那只阻值为47Ω、功率为0.5W的电阻焊去不用。这只电阻的主要作用是当风扇因故转速降低或停转，供电电流跟着加大时，起到限制电流过大、防止过载后烧毁风扇线圈的作用。但它的存在同时也影响了风扇的转速，用一只规格为0.25A的保险管，两面焊上导线并焊在原来电阻的位置上即可以替代它。不用担心一旦保险管熔断、风扇停转会烧毁电源，因为一般质量较好的电源，都带有风扇停转保护电路。在这之前可以通过快速插拔风扇供电插头来判断是否具有保护功能(因电源直接与市电相接，一定要注意安全，且电源输出不能空载)。如果不具备风扇停转保护功能的话，就跳过此步骤。
在机箱的顶部正中央的位置，比照机箱排气风扇的扇叶直径，开一个直径略小于扇叶直径的圆孔。用圆规画出整个圆，再用电钻沿着画线内部不需要的部分，一个一个慢慢地打好排气孔，最后用小钢锉一点点将孔逐一锉通，并将边角修整平滑整齐，再钻好用于固定风扇的四只螺丝孔。找一块厚度在0.8mm~1mm左右，颜色最好与机箱顶盖颜色相同或相近的塑料板(这样就省去了刷漆、配色的步骤)。照（图2）所示，结合自身条件、原料和动手能力，制作出顶部的两个半圆形活动门，要保证它们能够被顶置风扇吹出的风力推开，而当风扇停止转动后它又会靠自身的重力来关闭，同时也要兼顾整体的美观效果。

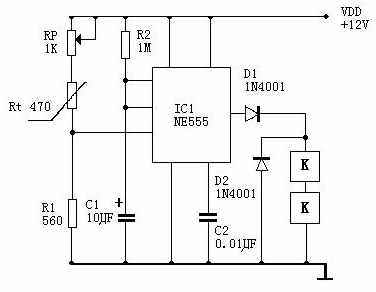

为了能实现智能监视机箱温度，以便决定是否开启辅助散热系统，我们还需要一套电子装置，该装置的电路原理如（图3）所示。它采用热敏电阻作为温度传感器，由NE555时基集成电路作为控制元件。不但具有动作安全可靠的特点，而且结构简单、制作容易，特别适宜普通DIYer自己动手制作。
工作原理是这样的：时基集成电路NE555被接成典型的单稳态电路，暂态时间设定为10秒钟左右(由电阻R2与电容C1的数值来决定)，当我们第一次开启电脑时，这个控制装置也开始工作。假设此时机箱内的温度，低于我们所调定的设定值(35℃左右)时，则IC1时基电路处于稳态状态。如果机箱内的温度高于设定值，由于正温度系数热敏电阻的阻值，随着温度的上升而加大，则Rt+RP>2R1的阻值，则IC1被设置为暂态，此时将接通风扇电机的电源，辅助散热系统开始工作，经过大约10秒钟后，假如机箱内温度还没有降低到设定值，电路将不能复位，辅助散热系统将一直维持工作，直到机箱温度降低到设定值以后，热敏电阻的阻值减小，当Rt+RP<2R1，IC1暂态结束，辅助散热系统停止工作，电路恢复稳态状态。该电路暂态时间定得比较小，只有10秒钟左右，主要是为了提高电路的温控精度。
图中的IC1可以选用NE555、SL555、μA555等时电路，非常好找而且售价极低。热敏电阻Rt必须选择正温度系数的，其外形呈小圆片深红色阻值为470Ω。电容C1要求质量要好、漏电流要小，否则将导致暂态时间不准。RP选用WSW型有机实芯微调电位器，继电器K用任何直流工作电压为6V的小型或超小型继电器，其他电子元件没有特殊要求，参数按图中的标注选配即可。
调试也十分简单，首先用一台稳压电源给该装置通电，将稳压电源的输出电压调整为12V，取一个温度计将它的感温头与热敏电阻放在一起，用一个电吹风机对着它们吹一阵热风，然后查看一下温度计，当温度上升到35℃时，立即调整微调电阻RP，使继电器K吸合，停止吹风后大约10秒钟左右，继电器释放，调整即告结束。
经过上述几个步骤，智能机箱散热系统便可以投入使用了。当自己动手解决了一个实质性问题后，其中的乐趣，只有DIYer最清楚了。
