回归整合──第一款P4整合芯片SiS650评测报告

评测与市场

自去年10月中旬第一块SiS645主板上市以来,至今已有数月时间了,由于得到了大多数主板厂商的支持,再加上性能表现也逐步得到了用户认可,因此SiS在整个P4市场的占有率显著上升,境遇比其主要竞争对手VIA要好得多。因此,为了趁热打铁,同时也充分发挥自身在低价位整合芯片组方面的实力,SiS再次推出了迎合低端零售市场和部分企业用户的P4整合芯片组──SiS650,在低端市场再一次走在了Intel和VIA的前面。

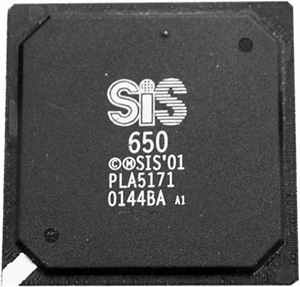

SiS650蓄势待发(图1)(图2)
图1
图1
图2
图2

作为第一款正式发布的高整合P4芯片组,SiS650基本上采用了同SiS645相同的规格,北桥芯片为SiS650,它不仅可以支持Intel最新的400MHz前端总线的Northwood处理器,同时支持SDRAM和DDR SDRAM,而更重要的是其内置了256bit的SiS315图形引擎。该图形引擎具有两个渲染管道,每个渲染管道在一个时钟周期内可同时处理四个材质单元,比起以前SiS630上集成的SiS305内核的一个渲染管道,每个渲染管道两个材质单元无疑优秀得多,而且它还可以从主内存中最多共享64MB的DDR SDRAM,比起SiS305的最大32MB SDRAM也来得强劲。同时,该核心与北桥之间的显示带宽达到了2.1 GB/s(相当于AGP 8×),如搭配SiS301B video bridge,便可实现双头显示,并且支持DVI、TV输出及硬件DVD播放,功能更趋于完善。虽然商业用户一般对显卡的速度要求不高,SiS650仍然提供了外置的AGP 4×界面,为用户提供了更多的选择余地,因此在SiS650主板上使用ATi Radeon 8500和GeForce3 Ti 500也完全不是问题。
而在内存支持方面,目前对SiS650所支持的内存说法有些混乱。从SiS官方网站提供的资料来看,SiS650芯片组支持DDR266和PC133内存。而一些已经推出了SiS650主板的厂商,例如硕泰克、微星等,则宣称该芯片组还能够支持DDR333。

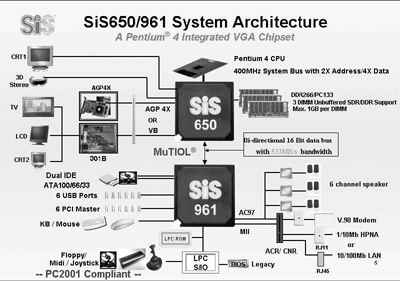

SiS650芯片组的南桥芯片依然沿用了SiS961南桥,其内部整合了丰富的I/O功能,为用户提供了完备的通讯传输解决方案,包括了针对10/100M的以太网网路,以及针对家庭用户设计的1MB/10MB的家庭网络解决方案。另外,在音效方面,它内置了5.1声道AC’97 Audio Codec、V.90软猫、ATA100/66/33 IDE、六组PCI插槽以及六组USB等,整体效能更趋于完善。(图3)

图3
图3

虽然从规格上看,新的SiS650芯片组除了内置显示核心外,其他的规格则和先前推出的SiS645一模一样,并没有太多的新东西,不过作为第一款正式上市的P4整合芯片组,它的推出显然迎合了低端零售市场和OEM厂商的需要。而主板厂商在生产设计时也充分考虑到了这一点,从我们拿到的几款SiS650主板来看,大多数都采用了micro ATX架构,以求达到精简成本的效果。

已上市的几款SiS650主板

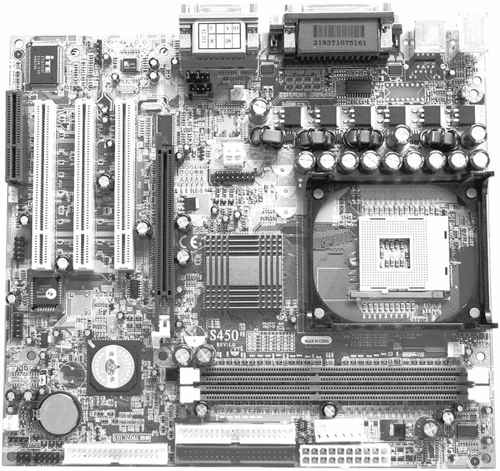

捷波J-S450(图4)
图4
图4

尽管矽统的亲密合作伙伴精英是最早发布SiS650主板的,但出乎大家预料的是,最早在日本市场上出现的却是捷波,它推出的SiS650主板产品共有两款,型号分别是J-S450和J-S450L,其中J-S450L利用SiS961南桥内部集成的网络功能,为用户配备了网卡接口,因此用户不需要另外购置网卡,就可以轻松地组建家庭网络。
而这次我们拿到的是捷波J-S450。捷波J-S450采用了micro ATX架构,为用户配备了3×PCI、1×AGP、1×CNR以及2×DIMM DDR插槽,最大能够支持2GB的DDR内存。同时,该主板最多能够支持6个USB设备,板载ALC201A AC’97 Codec,在功能上能够满足一般用户的需要。而该主板比较特别的是它内置显卡的输出接口不像其他主板那样直接做在主板上,而是需要通过外接扩展接口来实现。另外,捷波J-S450主板还带有捷波“电源净化器”和“恢复精灵”,以免除用户的后顾之忧。

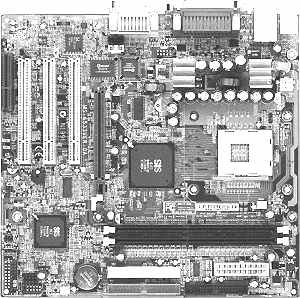

微星MS-6533(图5)
图5
图5

从SiS645芯片组推出以来,微星就一直致力于推广自己的SiS645产品,而最近,新的SiS650主板也再次悄然上市。新的微星SiS650产品同样也有两款,一款是MS-6524,支持PC133内存,而另一款是MS-6533,支持DDR内存。
微星MS-6533同样采用了micro ATX架构,支持400MHz前端总线的P4处理器,为用户配备了3×PCI、1×AGP 、1×CNR以及2×DIMM DDR插槽,最大能够支持2GB的DDR内存。另外,该主板还板载ALC201A AC’97 Codec,并整合了Realtek RTL8100L 10/100M网络控制芯片,为用户提供网卡功能。而MS-6524除了能支持PC133内存外,其他的功能则完全相同。

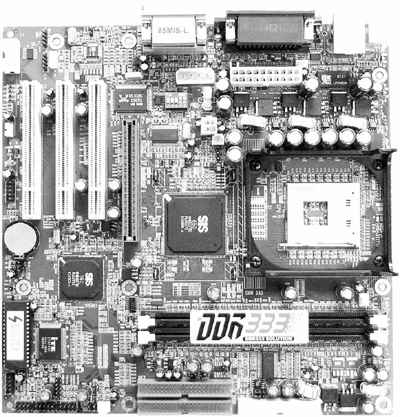

硕泰克SL-85MIS-L(图6)
图6
图6

硕泰克SL-85MIS-L也是最早上市的几款SiS650主板之一,我们也于第一时间拿到了这款主板。该主板也采用了micro ATX架构,红色的PCB板看上去非常漂亮。在配备上,硕泰克SL-85MIS-L为用户提供了3×PCI、1×AGP 、2×DIMM DDR插槽,最大能够支持2GB的DDR内存。从主板的内存插槽上,我们可以看到明显的DDR333的标志。另外,硕泰克SL-85MIS-L也内置了ALC201A AC’97 Codec,并整合了Realtek RTL8139C网络控制芯片,为用户提供网卡功能。同时,该主板还带有红色风暴和智能CPU防护盾技术,在主板超频方面为用户考虑得很周到。除此之外,和近期硕泰克所推出的一系列主板一样,该主板在背面也安装有一块金属背板,以减少主板的变形。

性能测试

测试平台

CPU:Northwood 2.0AGHz Pentium 4(Socket478)
主板:SiS645公板
捷波J-S450
内存:2×128MB Samsung PC2100 DDR DRAM(CL=2.5)
显卡:耕昇GeForce2 Ultra 64MB DDR
硬盘:IBM 60GXP 60GB ATA/100
显示器:Acer P791
网卡:Intel 10/100MB PCI网卡
光驱:SONY 16×DVD-ROM
系统:Windows 2000+Service Park 2
DirectX8.1
驱动:Intel Chipset Software Installation Utility V3.20.1008enu
Intel Application Accelerator1.1.2
SiS AGP Driver 1.08d
NVIDIA 23.11公版
测试过程中,Windows的显示频率为1024×768@16bit色深,刷新率为85Hz。

整体性能测试

在Business Winstone2001、CC Winstone2001以及SYS Mark2001的整体性能测试中,我们可以看到在外加显卡的情况下,SiS650的整体性能与SiS645基本上处于同一个水平。但是在使用了内置的SiS315显示核心之后,系统性能则成明显的下降趋势,究其原因,我们认为,一是内置的SiS315显示核心抽去了32MB系统内存作为显存,二是SiS315在占用一部分系统内存的同时,还要占用一部分内存带宽,以上两个原因导致了整个系统性能的下降。其实,这是整合型芯片组长期以来的“通病”。像原来的i815E芯片组和前不久才推出的nForce等,都存在相同的情况。只不过,i815E占用的系统内存少(只占用4MB),因此表现得不是很明显。而随后推出的nForce和现在的SiS650将占用32MB,甚至64MB的系统内存,因此表现得更加明显而已。

子系统性能测试

WinBench99主要是考查主板磁盘部分和2D图形部分的性能。从测试成绩来看,在磁盘部分,在外加显卡的情况下,SiS650与SiS645磁盘性能相当。但是在使用内置的SiS315显示核心之后,SiS650芯片组的磁盘性能有轻微地下降,不过还是保持在正常水平,说明使用内置的SiS315显示核心时对磁盘子系统的性能还是有一定的影响。在2D图形测试方面,在使用内置的SiS315显示核心之后,两者的性能差距就比较明显了,SiS650+SiS315显示核心在2D图形性能方面至少要落后30%~40%,这一点在后面的3D Mark2001和Quake3测试中表现得更加明显。在SiSoft Sandra 2001的内存带宽测试中,我们可以看到,在SiS650+SiS315情况下,其内存带宽比外加显卡时要低10%左右,由此证明了我们前面的推测。

3D Mark2001及Quake3测试

在3D图形性能方面,从测试数据我们可以看到,在外加显卡和使用内置显示核心两种情况下,SiS650芯片组在3D Mark2001及Quake3中的测试成绩之间的差距非常明显,而且差距之大,有点让人吃惊。例如在640×480×16bit场景下,外加耕昇GeForce2 Ultra 64MB DDR显卡的3D Mark2001测试成绩为6213,而内置的SiS315显示核心的测试成绩则只有1882,前者是后者的几倍。出现这样的情况,除了我们上面提到的两个原因之外,SiS315显示核心本身3D性能不足可能要算是其中最主要的原因了。从我们以前测试的SiS315显卡来看,大概与NVIDIA GeForce2 MX200的性能相当,表现应该不会如此之差,不过要弄清楚的是,我们现在测试的是整合芯片组,内置的显示核心除了要与系统共享内存外,还要共享内存带宽,因此出现这样的情况也不足为奇了。

总 结

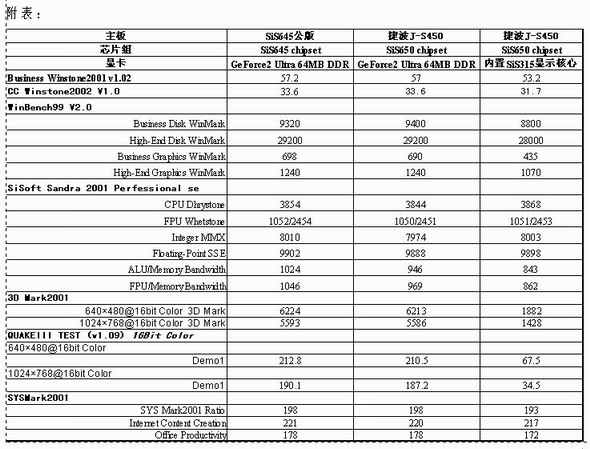

从整个测试情况来看,SiS650芯片组的整体表现应该说还是非常不错的,至少在我们使用外加显卡时是这样。不过,我们认为不会有太多的DIY用户去选择SiS650,因为没有人愿意为不太令人满意的SiS315显示核心花去一笔额外费用,虽然钱并不多(大概20~30元人民币),而且使用SiS315+P4的组合可能会给人一种马拉驴车的感觉。不过,在OEM市场,SiS650芯片组可能会是一款抢手货,因为,无论是性能,还是价格,SiS650芯片组在目前对OEM厂商来说都是个非常不错选择。但是,在OEM市场,竞争也将越来越激烈,除了已经在市场上露面的VIA P4M266外,Intel的整合芯片组也将在今年第二季度推出,它将支持新的533MHz FSB,以及DDR200/266/333内存,而且其整合的图形处理核心的性能据说将和NVIDIA MX400的性能相当,这对SiS来说不是个好消息。(图7)

图7
图7
