完全解读键盘

硬件周刊

宋维新

键盘是电脑的重要输入设备，担负着大量的信息输入任务。键盘经历了一系列发展过程，键盘按键的数目从最早的83键发展到后来的101、102、104键、Windows 95标准自然键盘，随着Windows版本的不断升级，市面上出现了108键Windows键盘，与104键盘相比，108键盘在功能键区多了Power(电源开关)、Sleep(转入睡眠)和WakeUp(睡眠唤醒)三个功能。键盘和鼠标一样，都是容易磨损的设备，全面解读你的键盘，了解键盘的结构，全面掌握一般性故障维修方法是必要的。

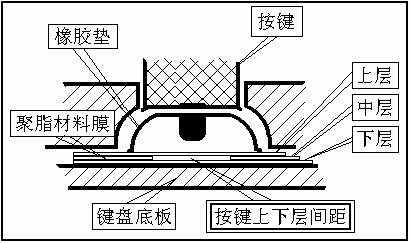

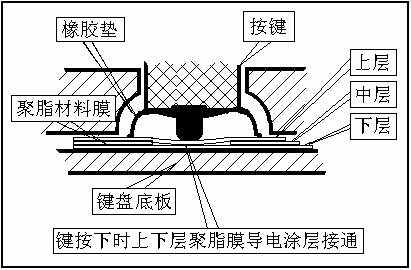

打开常用Windows键盘的背板，可以看到键盘由键盘底板、聚酯膜印刷电路、电路板、按键、键盘上盖、信号线等几部分组成。键盘底板一般由硬树酯材料制成，好的键盘底板是一块金属板，以增加键盘承压能力。键盘按键是由一组排列成矩阵方式的按键开关组成的，聚酯膜印刷电路是在透明的聚酯膜上印刷银灰色导电涂层制成的(（图1）)。聚酯膜印刷电路是键盘中最关键的部件，是输入信息的接受者，大部分键盘基本上都是采用这种方式工作的。这种嵌在键盘底板上的聚酯薄膜为三层结构，上下两层在相对面印刷了导电涂层作为按键触点层，中间层没有导电涂层，为隔离层。在中间层上与上下层按键对应的地方打了一些直径8mm左右的圆孔(（图2）)，这个圆孔的作用是当键按下时，上下层触点就会发生接触，这是键盘工作的关键所在，平时按键弹起时，上下层间的中间层聚酯膜将上下层隔开一定距离(（图3）)。当键按下时，上层聚酯膜产生轻微变形，通过中间层的小孔和下层导电层接通(（图4）)，这样就接受一个按键信息，从而产生信号传导。按键复位是靠悬挂式弹簧或橡胶垫的弹力来完成的。不同的键盘的橡胶垫设计制作也不同，大概两种类型，一种是每个按键都独立分开的，一种是按键盘按键键位设计连接成一体的。
