编者按：在过去的一年中，硬件市场最引人注目的除了P4 CPU的发布之外，另一道亮丽的光景要数LCD（Liquid Crystal Display，液晶显示）显示器了。小编前几天向一位经营显示器已有八九年时间的朋友问起近段时间液显销量如何时，朋友称相当好卖。他们所代理的品牌月出货量在200台以上，看来液晶显示器已为人们普遍接受了。今天，为了帮助朋友们对液晶显示器有较深入的了解，小编就带大家一起认识液晶显示器吧。
显示屏
我们平常所说的显示器屏幕，它主要的功能是将电脑传送到显示器的信息显示给我们的使用者观看，以方便我们的操作(如（图1）)。目前大部分液晶显示器均采用TFT（Thin-Film Transistor）显示技术输入图像的。与过去的CRT显示器显示方式不同，过去是模拟式的，而现在的液晶显示器是数字式的。当然，液晶显示器跟CRT显示器除显示方式不同以外，还有一个区别就是尺寸的表示方法。过去CRT显示器在规格中如果标出17英寸，实际可视尺寸一般情况下是只有15英寸多些；而液晶显示器就不一样了，若标出为15英寸显示器，那么可视尺寸就是15英寸。
调节按钮
调节按钮是对显示器进行操作的重要部分。液晶显示器中，按钮的设计与摆放应该说是比较科学的。大家看它将所有的按钮都集中在面板下部，并用一条漂亮的弧线将两者(屏幕与按钮)区分隔开，让人有一种界面安排比较整洁的感觉。
电源按钮
这是控制液晶显示器的主要动力的按钮，它旁边有一个电源指示灯，当显示器通电时即亮。液晶显示器与CRT显示器相比，要省电得多，这是液晶显示器吸引人的一个重要地方哟！
OSD菜单

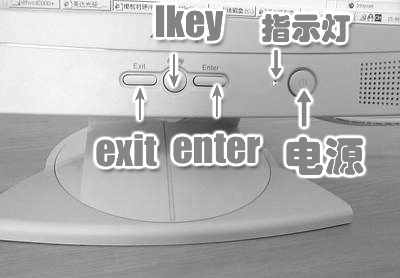

OSD(On Screen Display屏幕选单显示)是用来调节液晶显示器操作界面的。由于OSD可以直接在屏幕中显示功能选项和调节状态，因此操作直观，调节精度也高。现在大部分的显示器(包括CRT显示器)都采用OSD方式来调节显示器的显示效果。（图2）这款液晶显示器中就是通过界面下的“Enter”来激活OSD菜单的，它配合面板上的其他旋钮来选择并调整液晶显示器的效果，操作比较方便、简单。另外，液晶显示器一般都提供了亮度、对比度、水平/垂直位置调节、相位、像素时钟、色温、语言选择等基本调节功能，基本色温为5800、6500、9300三种，还具备RGB三原色独立调节等功能。调整完成后，可按“EXIT”返回或退出OSD菜单。
快捷键按钮
有些液晶显示器还设计出了快捷键按钮(或者组合键)。如果你发现显示器画面效果不好，只要按一下快捷键，电脑将自动把显示效果调校到最佳状态。这种设计对于我们这些普通用户来说是非常方便了，只要简简单单地一点就可以把画面调整到最佳状态。当然，这么简单的操作可以满足一般用户，但对于那些对色彩要求比较高的颜色发烧友们来说，还是要对显示器的设置进行细微的调整。
音箱

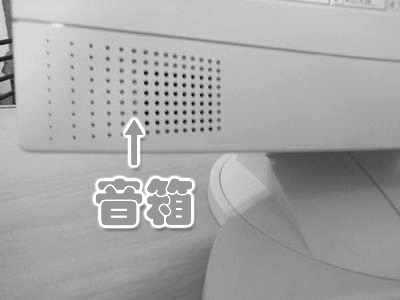

CRT显示器太笨重，太占空间，液晶显示器出现带来了一次桌面的革命了。一些液晶显示器自身不但轻便，而且还整合了多媒体喇叭(音箱)，如（图3）。内置的多媒体喇叭发声孔分别位于显示器的两侧，不但可以使液晶显示器显得整体美观，而且也非常有实用价值哟！
TCO认证

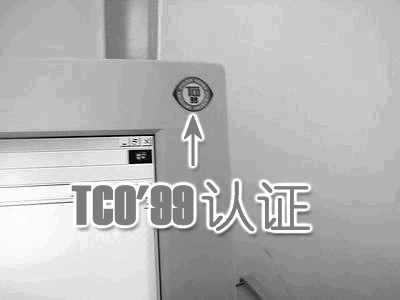

看到屏幕右上角的红色小标签了吗？其实那个红色小东东是TCO认证的小标志(如（图4）)。TCO认证是由瑞典专家委员会制定的世界上关于显示器环保要求的最严格标准之一。该认证包含了相当多的要求：环境保护、生物工程、可用性、电磁场、能源消耗和电力火力安全。目前共有TCO’92，TCO’95和TCO’99三项标准(目前的液晶显示器一般都通过了TCO’99的认证)。TCO’99认证又称为“环境标志”，它的认证主要针对降低电磁辐射、节电、画面控制、节能、电磁辐射控制、防火等内容，并严格规定了零件及原材料的再生利用标准，甚至规定了在生产线制造过程中不得使用危害环境的材料，加强了对人体工程学方面的要求。
接口线
在液晶显示器的背面有两上非常重要的接口线(如（图5）)：
1.电源线 液晶显示器也与现在大部分的CRT显示器一样，单独准备了一根电源线，主要是减少主机电源负担，确保主机电源供电正常。
2.数字接口线 即液晶显示器与主机相接的接口，现在一些液晶显示器依然采用最普通的15Pin D-SUB接口，并没有采用液晶显示器中经常使用的DVI接口，主要原因在于目前支持DVI接口显卡还不多见。大家可能有一疑问要问，那就是“液晶显示器采用数字式的工作原理，而CRT显示器接口却是模拟的，它们是怎么工作的呢”？答案是这样的，现在的液晶显示器，为了搭配一般的显卡，所以大多数的液晶显示器均提供了模拟信号界面，然后在内部将来自显卡的模拟信号转换为数字信号。不过这种转换是以损失若干画质信息为代价的哟(转换后的画质当然没有直接使用DVI的好了)。为让大家进一步了解液晶显示器，下面我介绍一下目前比较流行的液晶显示器接口方式：

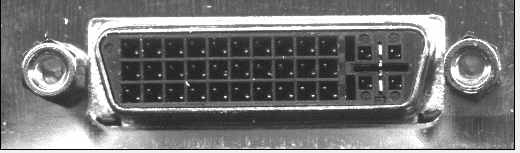

如（图6）中的PND接头具有30pin。右边的四个脚位具有可编程功能

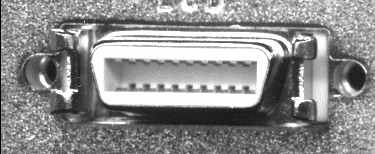

如（图7）中的20pin的DFP（MDR20）连接头。它的最大解析度限制在1280×1024。
如（图8）中的24pin的DVI界面可同时传输模拟及数字信号，同时它的分辨率也不受SXGA的限制。

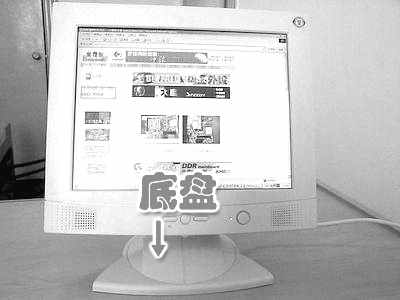

如（图9）中的底盘是用来固定液晶显示器的，它与一般的CRT显示器不同。它不可拆卸，它与液晶显示器是连为一体的。它的作用一方面在于固定液晶显示器，另一方面可以使液晶显示器在它上面完成屏幕翻转功能。一些液晶显示器可做左右150度的旋转，以满足不同场合的不同情况需要。
响应时间
响应时间是指LCD显示器对于输入信号的反应速度，也就是液晶由暗转亮或者是由亮转暗的反应时间。一般来说分为两个部分──Rising（上升时间）和Falling（下降时间），而我们所说的响应时间是指这两者之和。一般来说，响应时间越短越好。响应时间越短，用户在看移动的画面时就不会出现类似残影或者拖沓的痕迹，因为按照人眼的反应时间，响应时间如果超过40毫秒，就会出现动态图像迟滞的现象，因此响应时间对于对画面质量要求较高的用户而言，一直是非常关键的选购指标。但从目前液晶显示器的技术发展来看，大多数液晶显示器在响应时间方面还不能满足用户的要求，并且用户快速移动时，会出拖沓的痕迹。当然响应时间的快慢，与液晶显示器成像原理也着一定的关系。
坏点
液晶显示屏的坏点又称为点缺陷，它是指TFT LCD 模块显示在黑白两色状态下所显示的子像素点，每个点是指一个子像素(红、绿、蓝三色中一种颜色的点)。点缺陷分为亮点缺陷和黑点缺陷两种，亮点是指在TFT LCD 模块显示在黑色状态下所显示的子像素点；黑点是指在TFT LCD 模块显示在白色状态下的子像素点。目前坏点数目的多少已成为衡量液晶显示屏品质高低的重要指标之一。市场上的液晶显示屏根据坏点的多少，对液晶显示器进行进行了等级分类。即：B级、A级、AA级。B级显示屏的白屏坏点在2个以下，黑屏坏点3个以下；A级显示屏的白屏坏点1个以下，黑屏坏点2个以下；AA级显示屏的白屏坏点2个以下，黑屏无坏点。当然AA级的液晶显示器是最好了。最后让提醒大家的是：在选购液晶显示器的时候，千万不要只在纯黑和纯白两个画面下挑坏点时，因为有些坏点在这两种画面中并不明显，很容易被漏掉，所以要将屏幕调成各种不同的颜色来查看，如有某个点持续发光或不发光，即可算做坏点。如果坏点多于2个，最好不要购买。
