CekeronⅡ的另类超频法
硬件周刊
Coppermine(铜矿)核心的CeleronⅡ良好的超频性能是有目共睹的，许多CeleronⅡ都能不加电压稳定工作在100MHz外频。笔者的3S2A5L主板是2001年4月购进的，PCB 1.2版本，最近采取绝缘CPU BSEL0针脚的方法，成功地将CeleronⅡ566MHz超至850MHz。
我计算机的主要配置：
主板：3S2A5L PCB 1.2
BOIS 2001/3/5 (最新版本)
CPU：CeleronⅡ 566MHz
内存：HY128MB PC133
初步尝试
笔者尝试在主板CMOS设置中调节CPU外频(FSB)，进行软超频。开机后，在计算机自检时按住键盘Delete键，进入CMOS设置中的Frequency/Voltage Conetrol，调节CPU Host/PCI Clock项目，发现CPU外频可以从66MHz调节至99MHz，没有100MHz可选。这是主板的分频技术，如果是100MHz外频的CPU则只能在100MHz至132MHz之间调节。笔者设为最大值99MHz，此时PCI频率高达49MHz。保存设置，重新启动计算机，开机自检CPU为850MHz。顺利进入Windows后，任务栏无小喇叭图标，喇叭有故障。用主板自带的软超频工具Boostek程序检测，发现CPU主频为849MHz，PCI频率为49MHz。运行《三角洲特种部队：大地勇士》测试稳定性，20分钟后死机。该主板上提供了设置CPU外频(FSB)的一组硬跳线JP5。笔者打开机箱，发现刚才进行的超频，JP5处在1-3、2-4的连接状态，查看主板说明书得知，CPU外频(FSB)设为AUTO。软超频不成，便采取硬跳线连接5-7、4-6，设CPU外频(FSB)为100MHz，检查机箱内没有其他问题后，按下主机POWER键开机，CPU和电源风扇转动，内存指示灯D5通电正常发出红光，听见硬盘忽悠悠地轻微转动了一下，PC喇叭没有发出任何报警，显示器黑屏，计算机无法点亮。采用清空CMOS、加电压等方法，故障依旧。连接5-7、6-8，设CPU外频(FSB)为66MHz，开机点亮。笔者测试，超频设置CPU Host/PCI Clock为99/49时，主板JP5设置为66MHz较AUTO时系统工作稳定，运行两个小时没有死机。
原因分析
在主板CMOS设置中调节CPU外频(FSB)为99MHz时，PCI频率竟高达49MHz。PCI和IDE设备的正常工作频率应为33MHz，当频率达到40MHz及以上时，足以让大部分PCI卡“阵亡”。板载AC’97工作对PCI频率十分敏感，故而无法正常发声。很显然，开机显示为Celeron 850，并非是在三分频下的100MHz×8.5=850MHz，而是二分频下的99MHz×8.5≈850MHz。长期使PCI设备和IDE设备工作在非66MHz/100MHz/133MHz标准频率下，不利于计算机系统的稳定工作，而且很可能会损坏硬件。当主板硬跳线JP5设置CPU外频(FSB)为100MHz时，启动计算机黑屏，应当排除CPU、内存、显卡、硬盘、电源等设备的原因，毕竟系统在二分频99MHz×8.5≈850MHz的情况下能够正常开机和工作，更何况理论上硬跳线JP5设置CPU外频(FSB)100MHz是标准频率，也就是说除CPU超频外，其他PCI、IDE设备都工作在正常标准频率下。用排除法判断，只可能是主板不支持或CMOS设置的原因。事实上也证实了正是主板不支持。和厂商技术支持联系后证实，3S2A5L主板不支持将66MHz外频的CeleronⅡ超到100MHz及以上频率使用。
解决方法

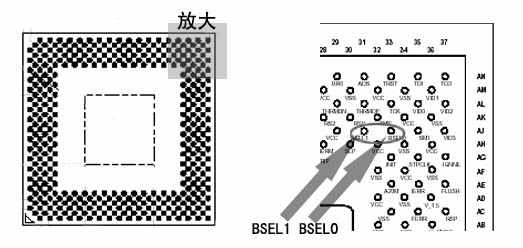

3S2A5L主板不支持将66MHz外频的CeleronⅡ超到100MHz使用，最根本的解决方法应当是更新主板BIOS，不幸的是厂商发布的最新BIOS仍不能将66MHz外频的CeleronⅡ超到100MHz。我最后通过认真分析和尝试，终于成功实现了超频。笔者根据其原理和图纸，并查阅了英特尔网站PⅢ的技术说明资料(可在“http://developer.intel.com/design/PentiumIII/datashts/24526408.pdf”处下载)，得知Sockt 370 的Coppermine核心的CPU，定义为BSEL0和BSEL1的针脚负责设定CPU工作的默认标准外频(FSB)66MHz/100MHz/133MHz，以便主板硬跳线设置CPU外频(FSB)为AUTO，能够自动正确识别默认外部频率。当BSEL1、 BSEL0都接地时，CPU默认外频(FSB)为66MHz；当BSEL1接地和BSEL0绝缘时，CPU默认外频(FSB)为100MHz；当BSEL1、 BSEL0都绝缘时，CPU默认外频(FSB)为133MHz。(见表)（图1）。如果我们想让CeleronⅡ的默认外频(FSB)为100MHz，只要使CPU的BSEL0针脚与主板Sockt 370插座绝缘即可(BSEL0针脚的具体位置见（图2）)。
动手实践
绝缘CPU的BSEL0针脚有一定的危险性，请朋友们仔细操作。对照图纸找准BSEL0针脚，在未证实的确是BSEL0针脚之前，请不要武断地采取折断针脚的方法进行。笔者觉得用透明胶带包住BSEL0针脚的方法可以十分方便地绝缘CPU BSEL0针脚，并能大大降低操作的风险。具体方法是将CPU针脚朝上平放在桌面上，把透明胶带剪成比CPU针脚略高的宽度、长度为5cm左右的窄条，用手捏住胶带的两端，弯成U字形，注意使胶面朝里，套住CPU的BSEL0针脚。胶带粘住BSEL0后，用一把镊子轻轻夹一下，让胶带紧贴并包住整个针脚。最后，用针线盒里特别小的剪刀，沿BSEL0针脚横竖两个方向剪掉多余的透明胶带。这样做，不仔细看还察觉不到BSEL0针脚上包裹着一层胶带哩！同时这也达到了绝缘CPU BSEL0针脚的目的。将CPU装好，JP5连接1-3、2-4，CPU外频(FSB)设为AUTO，和连接5-7、4-6，CPU外频(FSB)设为100MHz，都能顺利开机，自检画面显示CPU为Celeron 850。进入Windows后，用主板自带的软超频工具Boostek程序检测，发现CPU主频为850MHz，PCI频率为33MHz，速度明显提高，运行几个小时的《三角洲特种部队：大地勇士》，没有发现死机和系统出错。
总结
笔者采取绝缘CPU BSEL0针脚的方法成功超频。如果JS用透明绝缘漆涂抹66MHz外频CeleronⅡ BSEL0针脚，则完全可以充当100MHz外频的CeleronⅡ出售，所以朋友们在购买100MHz外频的CeleronⅡ时，一定要注意CPU BSEL0针脚有无变化。通常CPU超频总是在主板和周边硬件上寻找途径和答案，采取绝缘CPU BSEL0针脚的方法则独辟蹊径，成功实现超频的方法却很少，希望我的经验能给DIYer们带来一点启发。
