初识硬盘

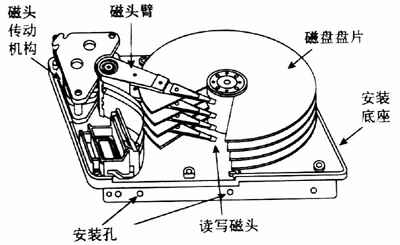

目前绝大部分硬盘的结构都源自“温彻斯特盘”──1973年IBM生产的第一块硬盘。后来的硬盘基本都沿用了这一结构,即采用温彻斯特(Winchester)技术,其核心就是:磁盘片被密封、固定并且不停高速旋转,磁头悬浮于盘片上方沿磁盘径向移动,并且不和盘片接触(硬盘的结构如(图1))。

图1
图1

图解硬盘

目前大部分用户使用的都是台式机,因此用得最多的就是3.5英寸的普通IDE硬盘。除了它之外,以前的老式机使用的是5.25英寸的硬盘,而笔记本电脑使用的则是小巧玲珑的专用硬盘,高档工作站一般使用的是SCSI硬盘,另外还有用于数码设备的IBM微盘(MicroDrive)以及支持热插拔的USB硬盘((图2))。既然硬盘种类很多,我们还是将重点放在最常见的3.5英寸普通IDE硬盘吧,如(图3)

图2
图2
图3
图3

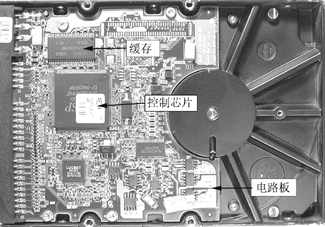

在硬盘的正面都贴有硬盘的标签,标签上一般都标注与硬盘相关的信息,如产品型号、产地、出厂日期、产品序列号等。而硬盘的背面则是控制电路板,该板大都采用贴片式焊接,包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、控制与接口电路等。在电路板上还有一块ROM芯片,里面固化的程序可以进行硬盘的初始化,执行加电和启动主轴电机,加电初始寻道、定位以及故障检测等,前面提到的缓存也被集成在该电路板上,如(图4)
图4
图4

1.数据接口

在硬盘的一端我们能找到一个有着40根针脚的接口,这就是数据线接口,而它的旁边我们还能看到几排跳针和电源接口,如(图5)

图5
图5

很多初学者对它的认识比较模糊,还是来补习一下吧。
(1)IDE接口
IDE的本意是指把控制器与盘体集成在一起的硬盘驱动器,我们常说的IDE接口,也叫ATA接口。ATA接口最初是在1986年由CDC、康柏和西部数据共同开发的,使用40芯的扁平电缆线。IDE接口成本低廉,1990年后生产的PC机开始普遍采用IDE接口。
(2)EIDE接口
最初的IDE接口只考虑了硬盘,后来为了让CD-ROM等设备也使用ATA接口,西部数据提出了EIDE的概念,EIDE实际上包含了ATA-2和ATAPI两种标准(后者是为CDROM等设备制定的)。ATA接口的最新标准是ATA-3,与ATA-2相比,ATA-3没有增加更高速率的工作模式,但改进了数据传输的可靠性,加入了一个简单的安全方案,对电源管理方案进行了修改,并引入了S.M.A.R.T.技术,让硬盘在出错时能够向系统报告。
(3)ATA 33/66/100

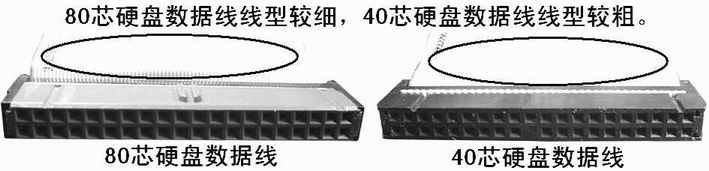

ATA 33/66/100并不是新接口规范,它们只是对EIDE接口的增强。ATA 100是硬盘生产商昆腾(Quantum)联合几大厂商在原有的 ATA 66 基础上推出的新一代接口类型,这个接口得到了英特尔和其他一些主要芯片制造商的支持,目前的主流主板芯片组都支持该标准。ATA 100硬盘的最大特点就是将硬盘的最大外部数据传输率提高到了100MB/s,在数据线方面,它与ATA 66一样,使用的是向下兼容的80芯数据线,如(图6)
图6
图6

(4)最新的Ultra ATA标准──ATA 133:
ATA 133是Maxtor公司推出的接口规范,支持133 MB/s的接口传输速率,比原来的ATA 100接口速率高33%。其实今后硬盘接口规范的发展方向并不是现在的ATA并行口,而是Intel提倡的Serial ATA(串行ATA接口)。而ATA 133只是Maxtor推出的一种过渡方案,因为现在的并行接口与以后的Serial ATA根本不兼容,这样一来用户的旧设备就无法使用新的接口了,而且Serial ATA最快要在2003年才会开始普及,在中间的过渡时间中,ATA 100很难满足高速发展的硬盘传输要求,所以Maxtor推出了这种名为“Fast Drive”的接口规范,作为过渡方案。
ATA 133接口仍然使用80芯的数据线,并且与以前的ATA 33/66/100完全兼容。不过要想真正享受到ATA 133的快感,主板的南桥芯片必须支持该标准才行,否则的话你就只能另外购买ATA 133控制卡了。目前支持ATA 133标准的南桥芯片有VIA的VT8233A和Ali的 M1535D+,以及SiS 962;南桥型号较老及基于Intel芯片组的主板要通过板载Ultra ATA 133控制芯片或搭配独立的控制卡才行,目前常见的ATA 133控制芯片有Promise公司生产的用于Ultra133 TX2控制卡的PDC20269、用于FastTrak TX2000 RAID卡的PDC20271和供主板厂家板载的PDC20275(Ultra ATA/133)、 PDC20276(RAID 0/1)、PDC20277(服务器级RAID 0/1);另外则有HighPoint公司生产的单通道的HPT371和双通道的HPT302,它们分别用于Rocket133S和Rocket133控制卡,而双通道的HPT372和四通道的HPT374则是RAID控制芯片。目前支持ATA 133标准的硬盘只有迈拓公司生产的“星钻三代”与“金钻七代”。

2.硬盘跳线

我们经常碰到“跳线”这个词,到底它是什么意思呢?“跳线”从外观上看就是镶嵌在主板、声卡、硬盘等设备上的小金属棍(跳针),以及套在这些金属棍上的小夹子(跳线帽)。跳线的作用是调整设备上不同电信号的通断关系,并以此调节设备的工作状态,如确定主板电压、驱动器的主从关系等等。
现在的主板IDE接口都是双通道的,也就说一个IDE接口能接两个IDE设备,如果我们在一根数据线上接两个IDE设备,就必须设置它们的“主从”关系,否则它们肯定会“争权”,最后两败俱伤。一般新硬盘默认的设置是“主盘”,如果你打算将另外一个设备(硬盘或光驱)也接到这根数据线上,就必须将待接设备设置成“从盘”。

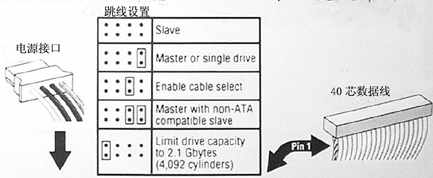

不同品牌的硬盘跳线设置不一定相同,不过具体的设置方法一般都标注在硬盘的标签上,如(图7)

图7
图7

3.电源接口

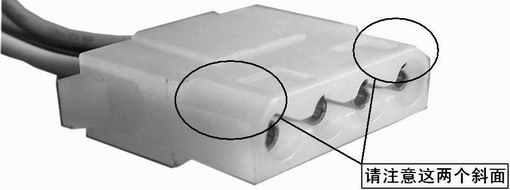

硬盘的电源接口同样采用“D型头”设计,所以你不用担心将电源插反,如(图8)

图8
图8

4.硬盘数据线

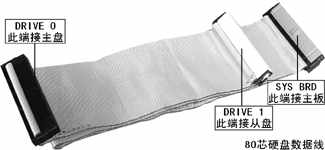

硬盘数据线是硬盘与主板连接的桥梁,目前的主板、硬盘大都支持ATA 66/100,所以它们使用的都是80芯的排线。注意,数据线共有三个接口,一般线的接口上都有相应的标示,由于数据线、硬盘数据线接口都采用了“防插反”设计,所以不必担心将线插反,如(图9)

图9
图9

硬盘新技术──RAID

RAID是目前最热门的硬盘应用技术,“RAID”是“Redundant Arrays Of Inexpensive Disks”的缩写,即“廉价磁盘冗余阵列”(详细资料参见2002年第4期专题版《走近RAID》)。
RAID的优点很多,它可以根据你的需要制定不同的硬盘组、工作方式,目前常见的有RAID 0、RAID 1、RAID 0+1以及RAID 5等几种模式。

1.RAID 0

RAID 0是一种最简单的硬盘阵列,它将所有的硬盘看作一个大的逻辑硬盘,而不管你这个逻辑硬盘到底是由多少个物理硬盘组成的。当我们在硬盘上读写数据时,系统会将数据以块的形式依次分开存入各个硬盘,此时硬盘的读写操作是由各硬盘分担的,因此工作在此模式下的硬盘有着非常好的存取速度,也加大了硬盘的容量。

2.RAID 1

与以速度为王的RAID 0相比,RAID 1则是另外一个极端──以稳定、安全性为前提。它将所有的磁盘分成两组,两两相对组成镜像,也就是说每当写入数据时,它会将数据同时写到两组硬盘,起到一个“即时备份”的作用。如果用两个硬盘组成一个RAID 1,则系统真正可用的磁盘空间将只有总空间的一半。

3.RAID 0+1

顾名思义,RAID 0+1就是将RAID 0与RAID1的功能集于一身,既有RAID 0的高速度,又有RAID 1的高安全性,不过组成该模式至少需要4块硬盘。
(关于硬盘的编号识别及选购,请参见本期C13、C14版)
