IDE RAID板卡一览
专题快递
RAID技术问世时是基于SCSI接口的，因其成本高，因此主要面向服务器高端应用，普通用户根本无缘拥有RAID。随着计算机的大众化，由此带动PC的空前繁荣。相应的，在市场的带动下，用于PC的IDE接口设备价格大幅降低，同时性能大幅提高。以40GB容量硬盘为例，IDE接口的硬盘的价格在千元以下，SCSI接口的硬盘则需数千元。可喜的是，近来一些厂商看到了RAID在低端用户中的巨大市场，开始把RAID技术移植到IDE接口上，推出了许多基于IDE接口的RAID应用产品。
与SCSI RAID相比，IDE RAID具有极低的价格，和并不逊色的性能表现，相应的，IDE RAID 解决方案就具有SCSI RAID无法比拟的高性价比。因此 IDE RAID自推出后，受到普通PC用户和普通商业应用的普遍欢迎。而如何选购采用具备RAID功能的板卡来构建自己快速安全的RAID系统呢？下面笔者就来给大家介绍一下这些方面的产品。
一、主流IDE RAID芯片
市场上常见的生产IDE RAID芯片的厂家主要有HighPoint，Promise等公司，其中HighPoint(美国高端公司)的产品占据了大部分IDE RAID芯片市场份额。
1.Promise公司

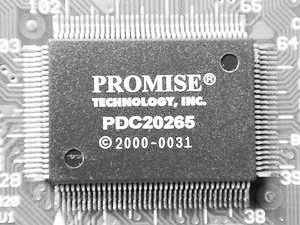

Promise公司的产品很有市场。Promise公司的PDC20265/PDC20267芯片能提供对UDMA100的支持，支持最大128GB的硬盘容量，支持0、1、0+1三种RAID配置，具自动数据恢复功能(见（图1）)。
此外，Promise公司推出了新的IDE控制芯片──FastTrack100GX。跟先前该公司所有的控制芯片不同的是，FastTrack100GX支持一个64-bit 66MHz的PCI局部总线(例如由ServerWorks提供的芯片组)而非一个常用的32-bit/33MHz PCI。每块这样的卡都将配备两块新的Promise芯片(PDC20270)，每块芯片都支持两个ATA/100通道以及一个英特尔提供的PCI桥芯片用以把这些芯片连接到64-bit/66MHz的PCI局部总线。如同Supertrack100控制卡一样，两枚新Promise控制器芯片将可以提供RAID 0、RAID 1、RAID 0+1、RAID 3、RAID 5级别的阵列。
2.HighPoint公司
美国高端HighPoint公司的RAID芯片是市场上的主流，其产品以性价比著称，被广为采用(见（图2）)。如HighPoint HPT370芯片，支持ATA/100硬盘接口，支持最大128GB的硬盘容量，支持0、1、0+1三种RAID配置，支持ACPI功能，内建先入先出缓冲。

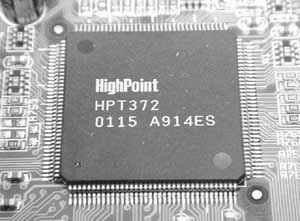

HighPoint在2001年发布了支持ATA/133硬盘传输规格的HPT372控制芯片(见（图3）)，支持双通道硬盘传输，支持ATA/133界面(最大传输速度133MB/s，最大存储容量144Pbytes)HPT372控制芯片向下兼容ATA/33/66/100硬盘传输界面，支持0、1、0+1三种RAID配置，支持PCI2.2规格。HPT372控制芯片和HPT370A芯片一样采用了0.35微米制程，144pin LQFP封装。
3.AMI公司
此外，市场上还可见AMI等公司的IDE RAID芯片产品。如AMI MG80649芯片，支持ATA/100硬盘接口，支持最大128GB的硬盘容量，支持0、1、0+1三种RAID配置，支持双通道硬盘传输。
二、主流RAID卡大阅兵
对于主板上不具备RAID功能的一般用户，只需购买一块PCI口的RAID扩展卡即可轻松实现性能不俗的RAID功能。市场上有哪些RAID卡可供选购呢？
1.Promise公司的产品
a.FastTRAK TX2

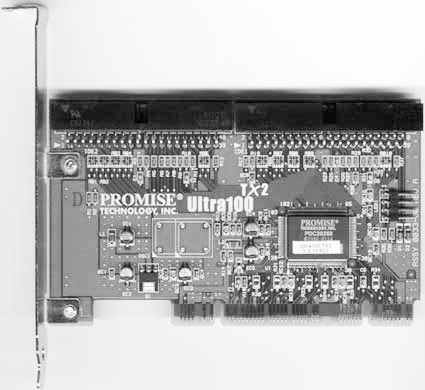

Promise的ATA/100 IDE RAID控制器(见（图4）)有双通道和四通道的版本(分别为TX2和TX4)。而数块硬盘做条带模式阵列的传输率很轻易就会超过IDE100 MB/s的最大数据传输率，这将使33MHz的PCI总线成为严重的瓶颈，因此Promise控制器支持在66MHz下运行，以利用PCI达到266MB/s的频宽。PDC2xxxx不但有PCI的卡，有时它也会整合到主板上(例如技嘉的GA-7DXR)，称为FastTrak Lite。
b.FastTRAK TX2000

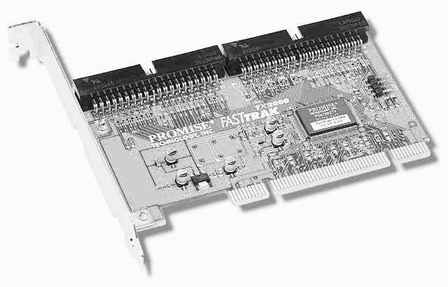

此外，Promise在2001年末正式发布了支持Ultra ATA/133 RAID功能的新款PCI界面卡──FastTRAK TX2000(见（图5）)，对应的操作系统包括Windows95/98/Me/2000/XP、NetWare、Linux等等。FastTRAK TX2000采用Promise的PDC20275芯片，支持ATA/133，RAID 0、RAID 1、RAID 0+1模式(最大容量支持128GB以上，48位LBA)，使用PCI总线，及热替换功能；其最高传输速率为266MB/s(66MHz PCI)，随产品附带PAM远程监控工具。
2.Highpoint的产品
a.Highpoint的Rocket100 RAID

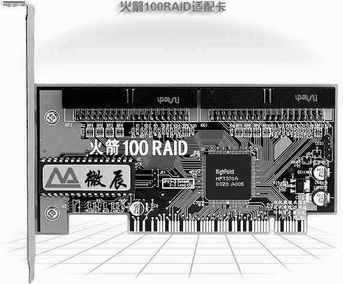

Rocket100 RAID(见（图6）)采用了HPT370A作为控制芯片。HPT370是受大众欢迎的IDE RAID控制器之一，很多主板制造商的中高端主板都采用这款控制器，因为它易于整合，且既可用于RAID数组上也能当作标准的ATA/100 IDE控制器来使用。而Rocket100 RAID不仅能扩展用户的存储空间，它突出的特点是支持ATA/100高速硬盘和支持多种RAID级别，包括RAID 0、RAID 1、RAID 0+1和JBOD，可以满足不同用户对性能和数据安全的不同需求。另外，考虑到国内用户的需求，其RAID管理软件采用英文和简体中文两种界面版本，使不懂英语的用户也可以轻松使用此款产品。
b.Highpoint的RocketRAID133卡

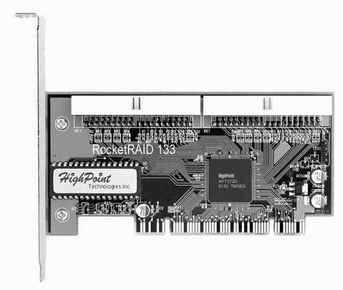

RocketRAID 133是HighPoint微辰公司RocketRAID系列ATA RAID适配卡家族中的一员，它采用HPT372A UDMA/ATA 133控制芯片，是一款两通道ATA/133 RAID适配卡(见（图7）)。RocketRAID 133采用HPT372A控制芯片，支持最新ATA/133硬盘，并打破硬盘容量137GB限制，完全支持大容量硬盘。RocketRAID 133支持RAID 1/ RAID 0+1，实现硬盘数据100%实时备份，可大大提高系统安全性。RAID 1/ RAID 0+1支持热插拔，可以在不关机的情况下实现硬盘热替换。此外，RocketRAID 133最多支持四块硬盘，支持JBOD，可最大化用户使用空间。
c.RocketRAID 404卡

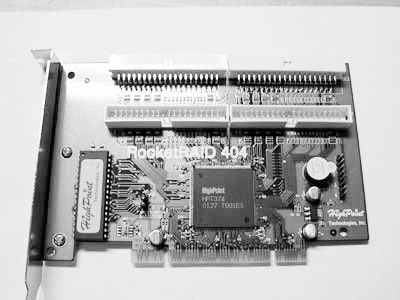

RocketRAID 404是HighPoint新上市的一款支持ATA/133标准的阵列卡(见（图8）)，除了支持新标准以外，它还具备了四个IDE通道，共可以支持八个硬盘，比一般的RAID阵列卡多了一倍。这款产品采用的是HPT374芯片，可以支持RAID 0、RAID 1、RAID 0+1等三种模式。
3.其他公司的产品
a.AMI/LSI Logic MegaRAID IDE 100卡
美商安迈的控制器部门在2001年9月4日卖给了LSI Logic，但其产品和支持服务并没有受到影响而中断。MegaRAID IDE 100控制器的目标锁定在桌上型计算机、工作站和入门级的服务器。MegaRAID支持RAID 0、RAID 1或结合二者的RAID 0+1模式(见（图9）)。
b.ACARD公司的AEC-6880卡

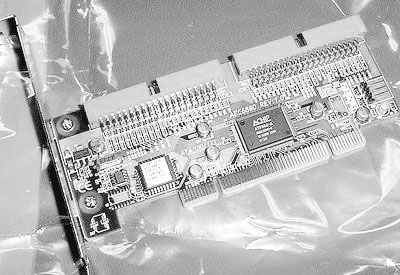

AEC-6880采用ACARD公司自行研发的ATP865-A芯片，支持ATA33/66/100及133规范，数据最大传输率为133MB/s，支持RAID 0、RAID 1以及RAID 0+1(见（图10）0A及（图11）0B)。卡上有两个40针的标准IDE接口，每个接口可连接两个IDE设备，最多支持四块硬盘。包装盒内附带了一块AEC-6880 RAID卡、两根80pin IDE线、一本说明书及一根与机箱电源引出的四针电源插座相连接的转接线。
c.ABIT的HotRod100卡
升技公司的Hot Rod 100 Pro-RAID界面卡(见（图12）1)，PCI接口，采用了HPT370控制器。支持100MB/s数据传输速率，支持0、1、0+1三种RAID配置，支持两个独立的ATA信道，每个ATA信道拥有256Byte的FIFO，Plug & Play兼容，可支持四个IDE装置。其还具备自动辨识和设定磁盘模式，自动侦测和支持Ultra Mode模式，硬盘总容量最高可支持至128GB等功能。
d.微星的6915R IDE RAID卡

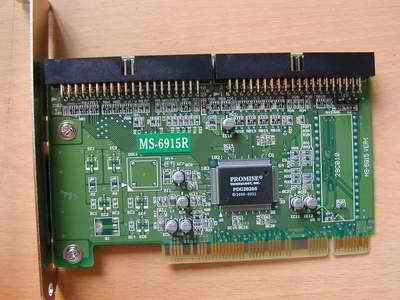

微星的6915R硬盘转接卡是一款基于Promise PDC20265芯片的高性能存储控制设备(见（图13）2)。它为目前流行的几款采用Intel ICH输入输出控制中心芯片和VIA 686A南桥芯片的微星主板提供了对UDMA100的支持。6915R卡采用了PDC 20265芯片，6915R提供了强调性能的IDE RAID 0模式，因此性能还算不错。
三、主流RAID主板介绍
RAID技术会让主板如虎添翼。许多注重性能的主板厂商自然不会放过推出集成RAID功能的主板产品。具备IDE RAID功能的主板也无疑是许多消费者追求高性能价格比的较好选择。
1.升技KR7A-RAID主板
这款KT7A-RAID主板集成了RAID功能(见（图14）3)，它支持全系列AMD Athlon和Duron处理器及200/266MHz Alpha EV6总线，4个IDE接口最大可连接8个IDE设备支持Ultra DMA 100。它采用了Hight Point HPT370芯片支持RAID 0、RAID 1、RAID 0+1模式。
2.升技KT7A-RAID主板

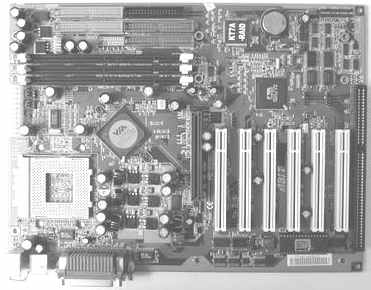

这款主板同样提供了对RAID的支持(见（图15）4)。且该主板几乎支持目前AMD所有Scoket 462 的CPU。ABIT产品中，多采用HPT370芯片作为支持RAID功能的附加控制芯片，HPT370最大的特点是性价比好。此外，该主板在原有的两个IDE接口的基础上增至了4条，使得用户最多可以连接8个IDE设备。
3.技嘉GA-7DXR+

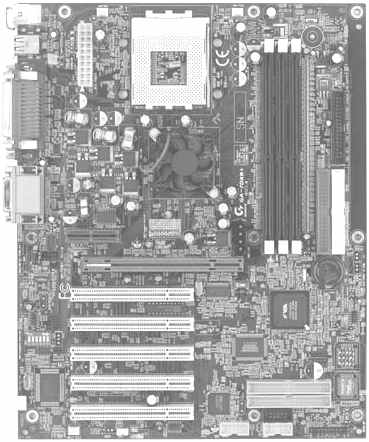

技嘉GA-7DXR+主板采用了AMD 761北桥与VIA 686B南桥(见（图16）5)，板载Creative CT-5880声卡芯片与AC’97解码器，带有ATA133w/RAID芯片，支持500MHz~2000MHz的AMD处理器。最高支持3GB DDR SDRAM，2.5V/2.7V/2.9V DDR内存电压可调整。其板载的ATA133w/RAID芯片，可支持ATA/133的IDE RAID接口，可支持RAID 0和RAID 1。
4.微星815EP B-Step

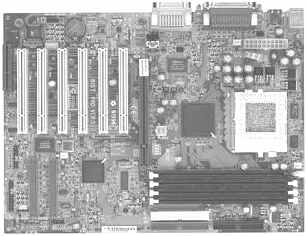

(见（图17）6)微星新款815EP B-Step主板采用Intel最新815EP B-Step芯片组(搭配ICH2输入输出控制芯片)，支持全系列的PⅢ/Tualatin/Celeron处理器。板载IDE RAID控制器，支持RAID 0和RAID 1。
5.微星845 Pro2-R

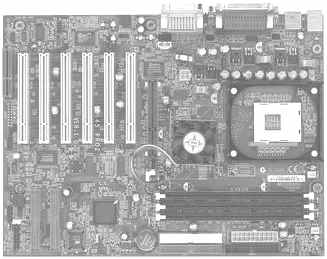

微星845 Pro2-R采用了Intel 82845 MCH芯片(见（图18）7)，搭配82801BA ICH芯片(ICH2)，支持Socket478封装的P4处理器至1.8GHz，最高支持3GB的PC133 SDRAM。其板载Promise RAID芯片，可支持RAID 0和RAID 1。
6.IWILL的XP333-R主板

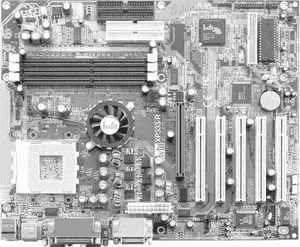

XP333-R北桥采用ALi MAGiK1(1647)C1+，南桥采用1535 D+(见（图19）8)。该板支持AMD最新的Athlon XP处理器、DDR333(PC2700)DDR内存、ATA/133硬盘接口速度。HighPoint HPT372 ATA133 IDE控制器支持RAID0、RAID1、RAID0+1，系统最多可连接8组IDE设备。
7.EPoX磐英EP-4BDA2+主板
EPoX磐英EP-4BDA2+采用了i845D芯片组，支持Socket 478封装的Pentium 4 CPU。内建HP372芯片，和以往的HPT370芯片的不同，除了仍支持硬盘备份及加速功能的RAID 0、RAID 1、RAID 0+1外，HPT372更进一步支持ATA/133，是比较热门的规格。
8.DFI钻石AD70-SR主板
DFI钻石公司的AD70-SR主板采用了威盛KT266/VT8233芯片组，ATX设计(见（图20）9)，可支持FSB 200/266MHz AMD Athlon/Duron处理器。有四个支持ATA/100的IDE传输接口。
