不可忽视的接地问题
硬件周刊
在电脑及外设的使用中，大家是否遇到过诸如显示器花屏甚至死机；解调器等网络设备上网速率过低、不上线、常掉线等故障；遇到这些情况时，你是否只是考虑着手解决硬件及驱动程序的问题呢？排除硬件故障之外，你有没有想过检查作为电脑中相当重要、却长时间来一直被人们(特别是个人用户)忽视的一项重要的维护问题──接地呢？
一、接地系统

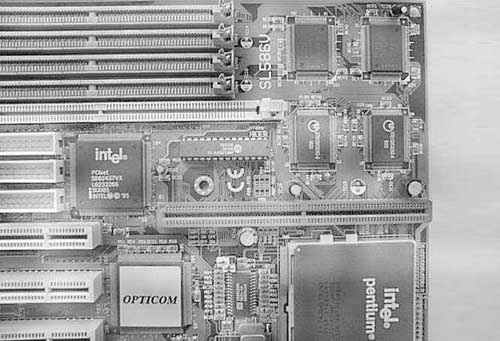

在电脑硬件中，有接地系统的地方很多：比如多层PCB(印刷线路板)结构中的接地层，还有工作接地、防电磁辐射接地的功能。像主板、显卡、内存条的PCB板等，在这些板卡上的大面积敷铜部分以及我们看不到的PCB板的中间层都是它的接地部分)；而电脑的机箱与电源的外壳结构又同时兼有防电磁辐射及保护接地功能；显示器、供电系统的开关电源中则用了构成防浪涌电压、起一定避雷作用的压敏电阻结构(（图1）)。

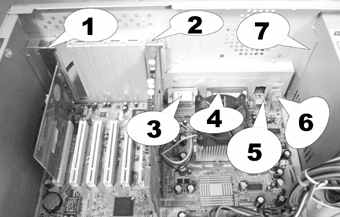

机箱中，光驱软驱的金属壳、主板、显示卡、声卡、网卡都通过它们的固定螺丝将各自的接地与电脑的金属机壳连接在一起：同时主板的串口、并口、USB口又将显示器、打印机、扫描仪、调制解调器、音箱、移动存储等外设的接地相连接，于是就共同构成了整个电脑的接地系统(（图2）)。但是，这些仅仅连接在一起的接地系统并不是一个完整的接地系统，要实现完整的接地还必须将上述电脑的接地通过市电供电线路中的地线与大地可靠地连接起来。
二、零线和地线
需要注意的是：长期以来，市电的零线与我们所说的地线被人们混为一谈。许多人都认为零线就是地线，地线就是零线。其实这是一种错误认识。零线是供电线路构成供电回路的一个组成部分，而地线又被称作接地线，是通过单独的线路与可靠埋入地下的接地体相连接的，它应是一个绝对的零电位。
三、忽视的问题
许多人在买回电脑后，只简单地往插座里一插就开工了，顶多是买回一只可以“三变二”的多用插座，以使电脑“单相三芯(三孔)”插头适应自家“单相双线(两孔)”插座。事实上，使用“单相三芯”插头的电器对“单相三芯”插座的供电是有讲究的，一般称为“左中(零N)右相(火L)中间地(E)”。为什么要这样接呢？首先，一些电器的控制开关用的是单刀开关，它是用来控制相线的闭合的，其次开关电源降压电容、隔离电容也都要接于相线上。
看了这段后，你也许会说：原来交流电也有“正负之分”(其他就是火线、零线之分)，Right！这种“正负之分”还是一种国际通行标准。
四、如何接地
一般地线的接地电阻应≤4Ω，另外地线与相线，中线与相线之间的电位差应≤5V。
选择接地应注意以下几点：
1.民用供电系统不可以简单地将保护地直接与供电线路的零线相连。因为当零线干线断开，电器外壳就带电，此时，当人站在地上触摸到电器外壳与大地形成回路，就会发生触电事故。实际上“保护接零”在安全用电规程中是不允许的。
2.不可以将供水供暖、煤气管道作为接地体接入保护地线。
点评：通过以上讲解，相信大家会认识到电脑接地问题处理不好的严重性。在下一期的“电脑医院”里面还将具体讲解由于接地问题引起的各种情况的实例。
