图析Tom的水冷系统
硬件周刊
关于Tom的故事请参看本期C1版，这里给大家重点介绍的是Tom从德国带来的发烧级的Watercooler system(水冷系统)。大家一起来看看世界第一流DIY大师的水冷散热系统究竟是什么样的。
（图1）是安装了水冷散热系统的全图，平台上没有主机机箱。这样可以轻松处理制冷导水管由机箱内引出和占用空间过大的问题。整个机器看起来占地面积也不是很大，与其他普通风冷散热的平台相比，只多出了相当于电源四分之三大的一个热交换器与一个很小的水箱而已。
将整个水冷系统拆开后，大家可以很直观地看出，其实整个水冷设备的组成并不复杂(（图2）)，感觉甚至手工都可以做出这样的设备来，不过，设备的精密度到是要求挺高的。这点大家从下面拆开的零件图中可以看出。

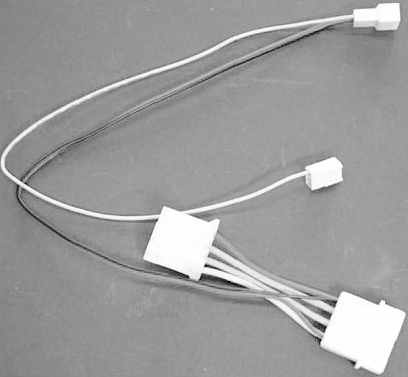

（图3）是热交换器使用的电源线，看起来很像某种风扇电源线(这种电源线也是直接接到主机箱电源上给风扇供电的)。这套水冷设备的热交换器电源线使用8V的电压。直接从主机箱电源上取电而不用插额外的电源，这显得很方便。

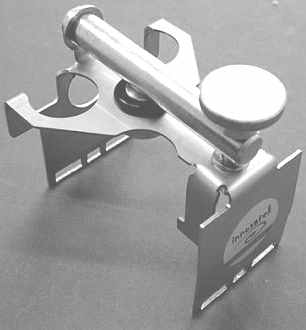

大家都很想知道水冷设备是怎么和CPU固定在一起的。其实原理很简单，把水冷设备固定在CPU上就有点像把CPU风扇固定在CPU上面一样，在水冷装置的固定卡座上也像CPU的风扇一样有两个卡口，可以分别卡在主板CPU插座上的两边，这与P4的风扇卡座把P4的散热片固定在CPU插座上面很类似，（图4）是水冷装置的固定卡座。

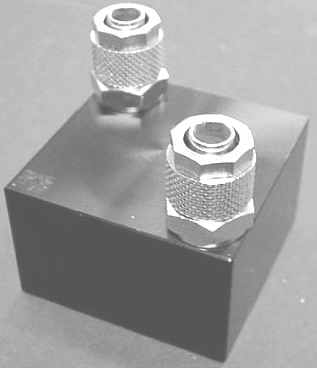

（图5）中类似于CPU处理器的散热片的装置叫做处理器散热元件，这个处理器散热元件的构造很不简单，我们将用3幅图来给大家做详细讲解。上面两个螺丝口是用来接导水管的，液体从一边进入，再从另一边快速流出来，通过这样的方式带走CPU的热量。

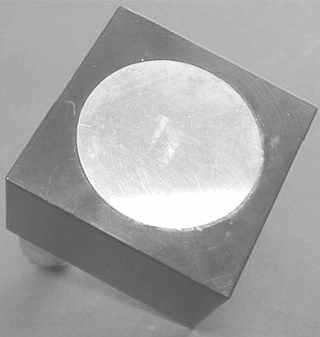

在处理器散热元件的背面，即使是黑白的图片大家也可以看出它是由两种明显不同的金属组成的，其中中心圆的部分是红色的纯铜，导热能力绝对是一流。外面则是由普通金属组成(（图6）)。

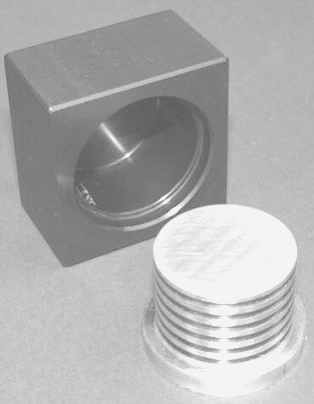

红色的纯铜和CPU表面紧密结合的问题，大家看了（图7）就会很明白了。中间圆心部分的纯铜原来是镶嵌在里面的一个圆柱体，纯铜柱上面有一些螺旋纹路，这样使用者就可以调整纯铜柱与CPU之间的距离，使它们能很好地紧密结合在一起。

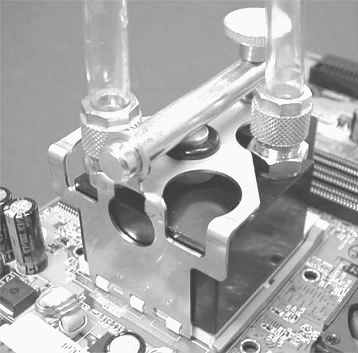

安装好了的水冷散热组件(CPU部分)，并没有想象中那样杂乱无章的感觉，看起来水冷散热并没有想象中危险(（图8）)。
（图9）是水箱部分，这部分是用来给整个水冷系统做液体补充的，中间有蓝色的海绵，海绵的作用是限制水流的速度，并且过滤出液体里的气泡。值得一提的是机箱的大小，高不超过8厘米，长和宽不超过4厘米，体积非常小巧。

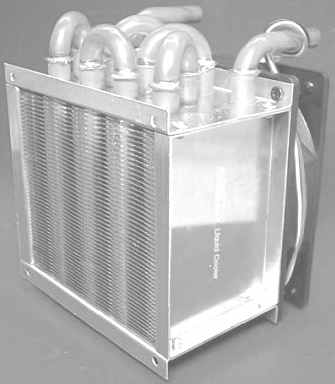

热交换器的原理有点像汽车的散热片，水从中间流过，温度就会变得很低，接近室内温度。所以有的人问：当里面的温度低于外面的温度很多的时候，散热器外面会有水蒸气产生，而小水滴掉到主板上就会发生毁灭性的事故。在这里就可以告诉大家，不会有这样的事情发生，散热器里面的温度最多就只是接近室内温度，所以不会水蒸气凝结在散热器的表面。(（图10）0)
最后要告诉大家的是由Tom从德国带来的这款水冷散热设备价值200美元，这个价格在中国已经可以买块很好的CPU了，希望我们的DIY爱好者们能在短期内使用上这样的设备吧。
