享受ATA133的快感
评测与市场
迈拓自从收购了昆腾以后实力大增，奠定了它在硬盘界老大的地位。迈拓也仗着这个资本推出了ATA133的传输规范，这个传输规范和Intel的Serial ATA(串行ATA)传输规范一开始就摆出了两虎相争的态势。就目前来看，迈拓似乎占了上风，因为不仅ATA133的传输规范得到整个存储设备工业联盟的认可；另外一方面，支持ATA133规范的硬盘目前也在市场上出现了，它们就是5400转的星钻三代和7200转的金钻七代。
这次我们就来看看ATA133传输规范在实际应用中的表现。
BigDrives与Fast Drives
为了更好推行ATA133的传输规范，迈拓2001年6月26日推出了BigDrives技术，在2001年7月31日推出了Fast Drives技术，两者从容量和性能上为IDE硬盘(等同于IDE硬盘)阵营增添了不小的实力。
简单的说，BigDrives就是突破了硬盘137GB容量限制的技术，采用该技术可使得硬盘获得超过137GB的容量。目前硬盘产生137GB容量限制主要是由于寻址方式造成的，由于以前硬盘受到ATA接口寄存器的限制，只能达到28bit的寻址大小，所以能支持到的最大容量只有(228-1)=137GB。而BigDrives采用的是48bit的方式进行寻址，所以它支持硬盘的大小能达到(248-1)=144PB(1PB=千兆兆字节)。从这个意义来讲，BigDrives在很大程度上扩大了硬盘的容量，但是从另外一方面来说，目前还没有哪一款家用级芯片组能支持超过137GB容量的硬盘，也就是说，无论多大的硬盘放在目前主流的主板上都只能被认作137GB。当然，这个问题很好解决，只需要通过迈拓专用的硬盘分区程序就可以。（图1）
Fast Drives如果用一个通俗的说法来表达，它就是ATA133。它工作在33.3MHz的频率下，利用DDR双沿触发技术达到133MB/s的接口速率。同样，既然ATA100使用的传输模式为UDMA-5，那么ATA使用的传输模式为UDMA-6。目前也仅仅只有VIA的VT8233A南桥才支持ATA133的规范。不过，这一新型界面仍然使用与ATA/100相同的80针连接器，40插头电缆；能够向下兼容，包括：Ultra ATA/33、Ultra ATA/66 、Ultra ATA/100。
测试样品介绍
本次测试产品是由建达蓝德送来的两款支持ATA133的硬盘，一款是金钻七代80GB(型号6L080J4)，另外一款是星钻三代160GB(型号4G160J8)，前者为7200转的产品，后者为5400转产品。
从外观上来看，这两款产品有很大的不同。金钻七代硬盘和以前金钻硬盘的风格完全不同了，金钻七代外形几乎就是一款以前昆腾硬盘的翻版，连硬盘跳线的设置也和昆腾硬盘一模一样。这也说明迈拓在收购昆腾以后，更好地利用了昆腾的资源，可能我们以后就只能看见这种昆腾外形的金钻系列硬盘了。
相比之下，星钻三代硬盘倒是和以前的星钻系列硬盘差不多，还是沿袭了迈拓硬盘的老风格，这款硬盘160GB的容量对于我们每一个人来说都是一种很美丽的诱惑。估计以后迈拓会利用自己原有的生产线来生产星钻系列硬盘，而昆腾的生产线则被利用来生产金钻系列的硬盘。

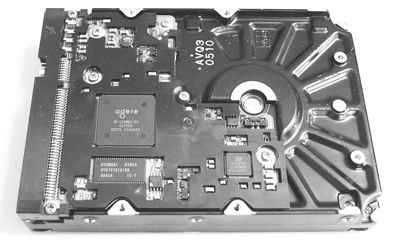

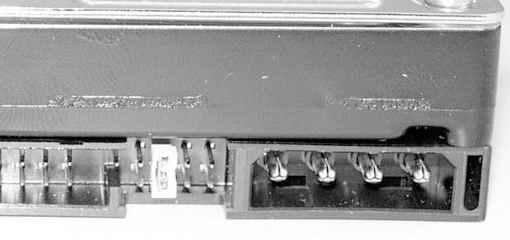

这两款硬盘都附送了Highpoint生产的Rocket133双通道ATA133控制卡，使用的是HPT302控制芯片。（图2）（图3）金钻七代外观，外形很象昆腾硬盘（图4）标准的昆腾硬盘跳线
由于目前大多数主板都不支持ATA133规范，如果想要实现这个功能，目前最简单的方法就是使用随硬盘附送的Rocket133控制卡。它使用的是HPT302 芯片，能正确辨认出ATA133的传输模式，这块控制芯片并没有带RAID功能。
测试结果
这次评测的目的不是在于单个硬盘的测试，而是测试ATA133的性能，故测试中我们只使用了金钻七代80GB来测试ATA133的性能。
由于目前只有威盛的VT8233A南桥芯片支持ATA133规范的硬盘，所以我们测试中采用了两套平台来测试ATA133的性能。
测试平台一：
CPU：P4 2GHz
内存：KingMax 128MB DDR×2
硬盘：金钻七代80GB
主板：技嘉P4 Titan DDR(i845D)
显卡：七彩虹GeForce2 Ti
显示器：LG795FT
光驱：50×
软驱：SONY 1.44MB
操作系统：Windows2000 With SP2
驱动程序：DirectX 8.1
雷管23.11
Intel Chipset Software Installation Utility 3.20.1008
Intel Application Accelerator 1.0.2052
测试平台二：
CPU：P4 2GHz
内存：KingMax 128MB DDR×2
硬盘：金钻七代80GB
主板：UNIKA P4X266A（VT8233A南桥）
显卡：七彩虹GeForce2 Ti
显示器：LG795FT
光驱：50×
软驱：SONY 1.44MB
操作系统：Windows2000 With SP2
驱动程序：DirectX 8.1
雷管23.11
VIA Driver 4in1 4.37
这两个平台中，平台二是从主板芯片级支持ATA133规范，但是由于威盛芯片组的磁盘性能相比Intel芯片组的要低，而且VT8233A南桥芯片也是才出来的芯片，性能如何还有待以后证实。在此，我们只将平台二测试出来的ATA133硬盘的数据作为一个参考，而测试主力部分则放在了平台一上。

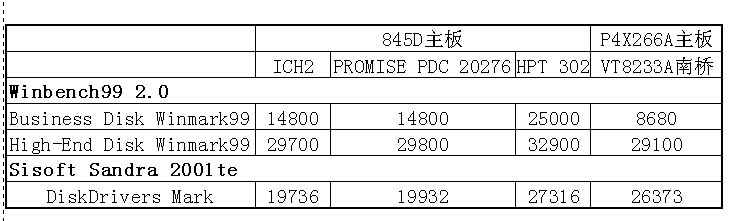

在测试平台一中，由于使用这款技嘉主板采用的是i845D芯片组，只能支持ATA100模式。但是主板上有一颗PROMISE PDC20276的RAID控制芯片，通过该芯片可以得到ATA133的支持。此外通过随硬盘附送的HighPoint Rocket133控制卡也能得到ATA133的支持。故我们在这款主板上进行了ICH2(ATA100)、板载控制芯片(ATA133)以及Rocket133控制卡(ATA133)等三种测试，测试结果见附（图7）。
我们可以比较一下结果，当金钻七代硬盘连接在ICH2上以ATA100的传输模式工作时，性能达到了7200转、ATA100硬盘的水平。但是当这块硬盘连接在HighPoint Rocket133控制卡上以ATA133的传输模式进行工作时，性能就大幅度提升了，其中Business Disk Winmark99的成绩得到了10000分的增长，而High-End Disk WinMark99的成绩也有3000分的增长，在Sisoft Sandra 2001te的DiskDrivers Mark测试中成绩增长幅度也在8000分的水平上。这些成绩充分说明了ATA133传输模式的优越性。硬盘传输速率从100MB/s提升到133MB/s，尽管只有小小33MB/s的差距，从测试成绩来看这33MB/s造成的差距已经非常大了。
不过可惜的是，我们在使用技嘉这块主板上集成PROMISE PDC20276控制芯片来测试ATA133性能时，测试结果只表现出了ATA100的水平，我们认为这不是硬盘性能的原因，而是主板上集成PROMISE PDC20276控制芯片造成的。
此外，在平台二的测试中，UNIKA这款P4X266A主板使用了VT8233A南桥芯片，支持ATA133规范，这也为我们提供了很大的方便，我们也可以验证一下ATA133的性能。测试结果不出所料，在ATA133的传输模式下，High-End Disk WinMark99测试成绩已经和Intel ICH2的ATA100水平相近了，但Business Disk WinMark99成绩仍然还有一段差距。但是同我们以前的P4X266评测相比，ATA133带来的提升已经非常大了。我们认为测试成绩不能和平台一中硬盘连接在HighPoint Rocket133控制卡时相比的原因是：威盛芯片组的磁盘性能还是不如人意。此外，在Sisoft Sandra 2001te的DiskDrivers Mark测试中，这项成绩非常突出。
从测试结果可以看出，ATA133传输速率带来的性能提升是非常可观的，ATA133作为一个新的标准还是发挥出了它应有的威力。
使用注意事项
133MB/s速度获得：目前ATA133一般都需要外加的ATA控制器来支持，所以在安装的时候，就需要注意一些地方。在Windows9X的环境中，对于已经安装了操作系统的电脑来说，并不需要考虑过多，只需要将硬盘插在控制卡中，然后安装驱动程序就可以了，对于新安装的操作系统也是一样，只需像平常那样安装就行了。
但是在Windows2000/XP中，安装随卡附送的HighPoint Rocket133控制卡就需要注意了，对于已经安装了操作系统的电脑，正确地安装HighPoint Rocket133控制卡的方法是，先将卡插在PCI插槽上，然后硬盘接在主板的IDE接口上启动Windows2000，启动以后系统会提示找到新设备，将驱动程序安装以后关闭电脑，然后再将硬盘插在HighPoint Rocket133控制卡上，这样才能在ATA133模式下使用电脑。对于新安装Windows2000的电脑，正确的步骤是先将卡插在控制卡上，然后等安装程序提示安装第三方驱动程序时将控制卡的驱动程序安装上。
这个步骤同样适用于在主板上集成了RAID控制芯片的产品。
160GB容量的获得：很不幸的是，尽管星钻三代提供了160GB的大容量，但是由于目前的主板并不支持这么大的容量，所以要想完全使用160GB的容量还得下一番功夫。
如果不接ATA133控制卡，直接将160GB的星钻三代硬盘接在IDE接口上，那么目前的主板都不能在BIOS中完全认出160GB的正确容量，都只能认作137GB的容量(这也是文章开始讲的137GB的容量限制)，同样在操作系统中也只能认作同样大小的容量。本次测试中使用的技嘉P4 Titan DDR主板却能完全识别160GB的容量，我们估计是这款主板由于集成了PROMISE PDC20276控制芯片，并且主板BIOS中有相应信息。

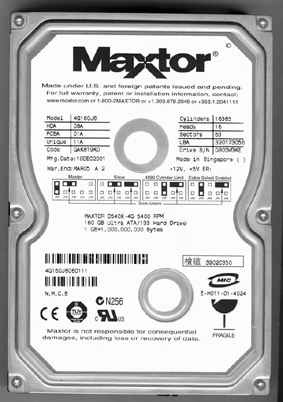

（图5）（图6）星钻三代外观，延续了星钻的风格（图8）迈拓硬盘的老风格跳线方式
如果将硬盘接在IDE口上又想获得160GB的容量，那么最好的方法则是用DOS启动电脑，并且使用迈拓专用分区软件──MaxBlast PlusⅡ，进入以后就能对硬盘分区并格式化了，而且正确显示容量，经过这个操作以后，操作系统就能正确辨认容量了。
当然如果使用了ATA133控制卡就完全不存在上述问题。不过想对硬盘进行分区或者格式化，还是使用MaxBlast PlusⅡ更方便些。
测试中，我们发现如果使用Windows98下的FDISK程序对这款160GB的硬盘进行分区，很好玩的是，FDISK只能认出25GB的容量，不过分区完成以后，除了小于25GB分区能被系统按顺序排列，最后一个分区的容量将是160GB剩余容量的总和，将所有硬盘划分为一个分区也是这样的容量。
总 结
ATA133的性能相对ATA100有了一定的提升，对于用户来说这些提升还是非常可观的。作为最新的技术，BigDrives与Fast Drives不仅给我们带来了更快的速度也带来了更大容量，这两者都是消费者乐意看到的。
