视频采集跟我学──DV篇
数码与整机
在上一期我们学习了模拟摄像机的视频采集。数码摄像机加上廉价的1394卡，在电脑上处理自己拍摄的节目，是另外一种流行的玩法。这次我们就以Premiere为例，讲一讲1394的视频采集过程。另外有些电脑主板上直接集成了1394接口，那么连1397卡也可以省了。
一、基本概念
IEEE1394、火线、i.Link是什么呢? 1394卡的全称是IEEE1394 Interface Card，索尼等视频设备厂商称它为iLink， 而发明了这一接口技术的Apple称之为Firewire(火线)。IEEE1394是一种外部串行总线标准，传输率达到400Mbit/s的高速。所以说，严格地讲，1394卡像USB一样只是通用接口，而不是视频捕捉卡。比如说，你可以连接一个高速外接硬盘到1394卡上。不过因为1394卡的绝大多数用途是接摄像机，所以，我们通常把它看作捕捉卡。
DV及 Digital Video， Digital(数字)是相对于Analog(模拟)而言的，比如家用VHS录像技术和Laser Disc是模拟的，VCD和DVD就是数字的，PC上的视频处理也都是数字的。DV格式是由索尼、松下、JVC、夏普、东芝等多家厂商联合提出的一种家用数字视频格式。所谓的DV摄像机就是以这种格式记录视频数据的。
二、Premiere6.0
Premiere是桌面视频编辑系统的老大(（图1）)，结构开放，插件极为丰富。Premiere6.0采集的是TYPE-2格式的DV-AVI。Premiere 6有关于DV的一个补丁，可解决一些关于捕捉、回录的问题，建议安装，请从http://www.adobe.com下载。
三、安装1394卡
（图2）是一块1394卡，采用TI芯片，是比较便宜且常见的一种，带一根Firewire(俗称火线)连线，一头6芯接卡，另一头4芯接数码摄像机。这一类1394卡没有code(编码)芯片，也就是说它是通过软件来完成压缩编码的。

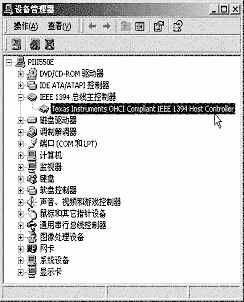

1394设备需要Windows98SE/ME/Windows2000才能支持，我们用Windows2000操作系统为例。安装这块卡很容易，将它插入空的PCI槽，开机即可找到“Texas Instruments OHCI Compliant IEEE 1394 Host Controller”(（图3）)。如果使用Windows98，请安装微软的DV Update for Windows98SE补丁。建议安装最高版本的DirectX，并且安装DirectX8.0 DV update(以上所提软件下载地址为http://www.microsoft.com)。
四、采集DV视频文件

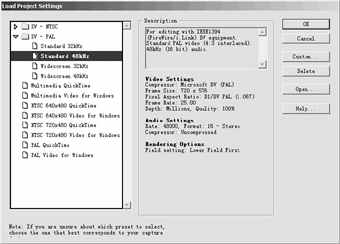

将数码摄像机(置于VCR档)接通Firewire连线(可以热插拔)，接通电源。查看设备管理器，如果出现 Imaging Device→DV Camera or VCR，则摄像机已经被系统正确识别。运行Premiere6.0，载入一个DV预设置(（图4）)，一般用Standard 32KHz或48KHz(区别在于声音的采样频率不同)。如果要自行设定的话，还要注意Field(场)的设置选Lower Field First。这个场序的设定如果不对，在电视上播放时运动画面就会不连贯。

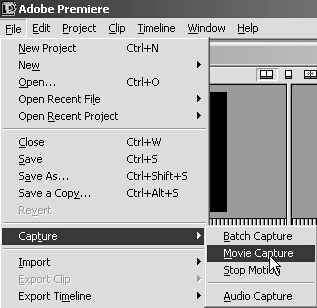

接着点Premiere6的菜单File→Capture→Movie Capture(（图5）)，出现Movie Capture界面(（图6）)，如果一切正常，点Play键，可以控制摄像机播放，再点红色的按钮就可以录像(采集)了。按键盘的ESC键可以停止采集。

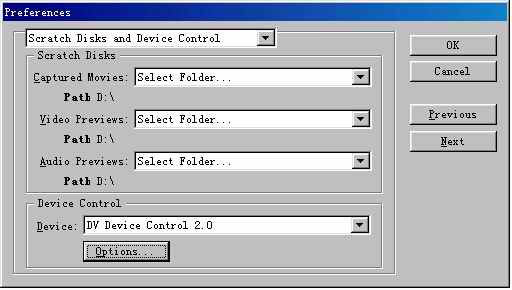

在采集之前，需要设置存放AVI的硬盘分区，点（图6）中的Preference的Edit按钮可以设置采集目标磁盘，见（图7）。点Device Control中的Options，可以选择采集的制式(PAL/NTSC)、摄像机生产厂家、型号等等，如（图8）。如果列表中没有自己摄像机的型号，Device Brand和Device Model选用Generic就可以了。点Check Status，可以检查摄像机是否联机(Online)。如果是Offline，说明摄像机关闭了或者1394卡没有成功安装。
自动采集也较为简单，如（图9），将采集窗口切换至logging选项卡，通过滑竿或快进倒退键找到要采集素材的起点，点击“set in”标记入点，再找到要采集素材的结束点，点击“set out”标记出点，最后点击“capture in/out”即开始自动采集。
需要多个采集即批采集时，只需在设好入点和出点后按“log in/out”键将其加入到批采集表中。当多个入点和出点加入完成后，按批采集界面右下角的红色按钮即开始录制。
五、几点说明
经过以上步骤采集的AVI是TYPE-2格式的，可以从文件的属性里看到详细数据(（图10）0)。最大可以采集到4G，大约18分钟，这是因为Windows 操作系统的限制。Windows95/98的文件系统是FAT16的，这种文件系统不可能存储一个超过2G字节大小的文件。如果你使用的是Windows98SE或者是Windows ME/2000，你可以使用FAT32文件系统。FAT32允许以4G的容量存储单一文件。Windows2000或NT操作系统提供NTFS文件系统，这个限制是4T字节(4，096G字节)。所以当我们建立一个单一的AVI文件，文件大小的限制仍然是4G字节。
此外，DV的流量大约是3.6MB/S，硬盘速度达到5MB/s左右采集便没问题。数码摄像机的液晶屏幕也可作为Premiere6.0的外接监视器，任何时间线上的预览图像和声音都会与电脑同步出现在数码摄像机的液晶屏幕上和扬声器中。此外，如果你的DV机带有录制功能的话，恭喜你，你就能通过DV机采集录像机，VCD机的复合或S等模拟的信号了，做法如下： 将录像机或VCD机的输出接到DV机上，将DV机切换到录象状态(每种DV机有所不同，具体操作请看说明书)，将数码摄像机通过1394连线连接到1394卡上即可(注意：此时，Premiere6.0的遥控功能不能使用)。
通过上面的叙述，相信大家对1394的采集有了一定的认识。此外还有一类公用采集程序如Powervcr、Sclive、微软的Windows Media Encoder等，各有优点，可参考采用。
