修复光驱的Fireware

硬件周刊

龚善颉

一台Acer50×光驱(型号为650A-212，版本号为50EA)由于主人误用型号为650A-0XX光驱的Fireware刷新文件50HJ.EXE执行了刷新操作，刷新后，光驱指示灯常亮，光驱面板上的所有按键均不起作用，而且关机后再开机时，系统自检找不到硬盘，更不用说进入系统了，但去掉光驱则正常。

解决死机问题

将光驱接入电脑，现象的确是光驱灯常亮，并且系统在自检时死机，拆开外壳，仔细观察电路板上的Flash芯片，发现是被焊死在电路板上的，想要用拆下来刷新的方法只能到万不得已时才能用了。按道理刷错了Fireware不会影响系统自检，把打开壳的光驱接入电脑，开机，小心触摸电路板上的几个芯片，发现驱动芯片发热偏高，马上断电，估计由于错刷Fireware后，光驱产生不可知的动作错乱，可能会因负载加重而影响电流的供应，从而引起死机，想到如果断开负载后，负载减轻，情况可能要好些。于是拔下两个连接光头部分和进出仓机构的软排线，焊下出仓电机的两根连接线，单独取下电路板。再把电路板插上电源线和IDE数据线开机，系统自检时显示“ATAPI-CDROM-DRIVE-50MAX”，说明光驱被顺利自检出来，自检后系统顺利进入Windows，在Windows中打开“我的电脑”，发现光驱盘符已经出现。至此死机问题得以临时性解决，为下一步重刷Fireware创造了条件。

刷新Fireware

为了修复光驱，在明基网站上下载了有关的两个文件，一个是针对650A-212型50EA版的刷新文件50EA.EXE，另一个是针对650A-0XX型的50JJ版的刷新文件50JJ.EXE，这后一个文件是已错刷进光驱的Flash芯片内的50HJ版的更新版本，这两个文件和前面光驱主人错用的刷新文件50HJ.EXE，加上一个DOS下用的二进制编辑软件(笔者用的软景PC TOOLS 1.0版，这个工具在电脑报1998年配套光盘第二期中有，不要用以前的PC TOOLS工具，因为它不支持FAT 32系统)一起拷进C盘根目录下新建的一个子目录TMP中，另外，由于可能要修改原文件，所以这几个刷新文件要留一个备份，笔者在TMP子目录下再建一个BAK子目录，再将50EA.EXE、50JJ.EXE、50HJ.EXE三个文件复制到BAK子目录中，以防万一。

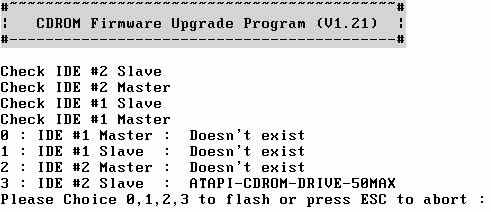

做了上面的准备工作后关机，先确认损坏的光驱电路板已接上电源和数据线，再开机进入纯DOS状态，进入TMP目录，执行50EA.EXE(（图1）)，提示第三项“IDE #2 Slave：ATAPI-CDROM-DRIVE-50MAX”(第二IDE接口从盘发现50速光驱)。下面一行英文提示按相应的数字键执行刷新操作，按下“3”后屏幕显示版本号不对，刷新过程中断。看来刷新程序有版本校验功能，型号不对的光驱无法完成刷新操作。由于50JJ是50HJ的后续版本，笔者试着执行50JJ.EXE，程序顺利地将Fireware刷新成50JJ版，再执行50EA.EXE，仍然不行。

图1
图1

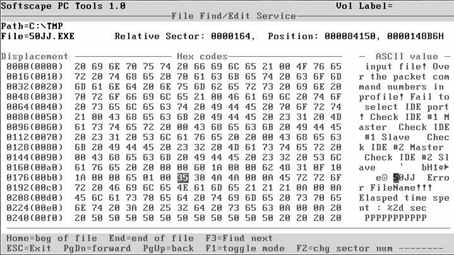

因为程序执行时要进行版本的校验，由此笔者想到，能不能修改刷新程序的有关识别码来达到刷新的目的呢？有这个可能性，由于有关的识别码一般应是ASCII字符，因此笔者启动了软景的二进制编辑工具EPC，分别调入50EA.EXE和50JJ.EXE，仔细观察，发现两文件的前面一半的内容完全一样，不一样的是在后面的一半内容，而且中间部分的两个显示版本号的地方前一个文件是50EA，后一个文件对应位置是50JJ，窍门可能就在这里，我将50EA.EXE文件中的两处50EA都改成50JJ后保存退出，再执行修改后的50EA.EXE，谁知屏幕显示文件名错误(（图2）)，是不是这个文件中还有文件名的校验功能呢？要解决这个问题当然是改名了，由于不能同名，故先将50JJ.EXE改名为50JJ.BAK，再将修改后的50EA.EXE改名为50JJ.EXE，然后执行50JJ.EXE，系统没有提示文件名不对，但仍然提示版本号不对，反复试验均如此，至此，修复工作陷入了僵局。
图2
图2

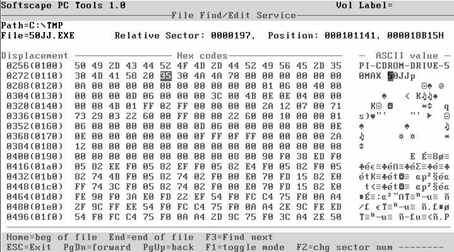

静下来仔细分析，通过修改50EA.EXE解决不了问题，那么能不能想办法先将“50EA”的识别码刷进Fireware，然后再用50EA.EXE来完成修复工作呢？事到如今只能试一下了，刷进识别码“50EA”的任务只能由原先的50JJ.EXE作为载体来完成，先将TMP目录下的几个刷新文件用TMP\BAK下的备份文件全部恢复原貌，再用二进制编辑器打开50JJ.EXE，找到两处“50JJ”字符串，修改成“50EA”字符串后保存退出(（图3）)，由于刷新文件要进行文件名的校验，所以还需要改名，选将50EA.EXE改名为50EA.BAK，再将修改后的50JJ.EXE改名为50EA.EXE，再用这个名为50EA.EXE、实为50JJ.EXE的文件来执行刷新，刷新非常顺利地完成，这时识别码已按设想写入了Fireware。
图3
图3

下一步就是要执行真正的50EA.EXE了，当然还是先用BAK下的文件来还原TMP下被修改后的文件，再执行50EA.EXE，系统第三条提示是在第二IDE口从盘发现光驱，按照提示按下“3”，版本校验顺利完成，紧接着系统只用了五秒钟的时间顺利把Fireware刷写完毕，一直是常亮的光驱指示灯也马上熄灭了，成功了！先按捺住喜悦，马上关机，将电路板插上两条连接软排线，焊上两根电机线，组装好后接入主机，开机，系统顺利进入Windows。试着放入一张光盘，能很好地读出来，到这时修复Fireware的工作宣告完成。
如果大家有类似的问题不妨一试，值得注意的是上面的过程中很多地方涉及到改文件名的问题，一定要有原文件的备份，否则的话，连自己都不知道各文件的对应关系就麻烦了。

相关疑问

有人可能要问：既然刷新程序要校验版本，为什么当初会错刷50HJ版的Fireware？我也有同样的问题，为了解答这个问题，我将这个故障过程又重演了一遍，发现这其中的原因很简单：当初用来刷新的50HJ.EXE是1.15版的Fireware，没有版本的校验过程，所以不管版本的对错，刷写会直接进行下去，而其他的几个文件均是1.21版的Fireware，都有版本的校验过程，只要版本的校验通不过，刷写就会中断。
