S端子与复合视频输出

S-Video是一种五芯接口，由两路视频亮度信号、两路视频颜色度信号和一路公共屏蔽地线共五条芯线组成，这种信号不仅亮度和色度都有较宽的带宽，而且由于亮度和色度分开传输，可以减少其互相干扰，水平分解率可达420线。与复合视频信号相比，S-Video可以更好地重现色彩，人们又称为“高清晰度输出”(如（图1）)。它与音频无关，使用S端子线并不能改变声音的效果。这种设计主要是为了减少视频节目复合输出时的亮度和色度的相互干扰。S端子输出较之复合视频信号输出具有较强的抗干扰能力。

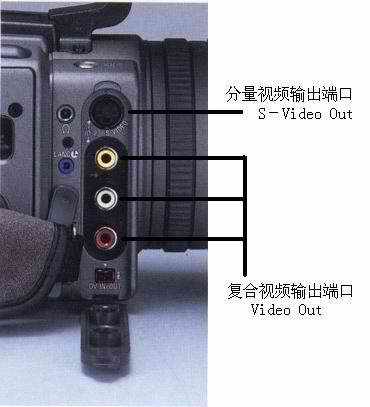

图1
图1

复合视频(Composite Video)信号为包括亮度和色度的单路模拟信号，由于复合视频的亮度和色度是间插在一起的，在信号重放时很难恢复完全一致的色彩。信号带宽较窄，大多只有水平240线左右的分解率。一般与视频输入、输出端口配套的还有音频输入、输出端口(Audio-In、Audio-Out)，以便同步传输伴音。有时复合式视频接口也称为AV(Audio Video)口。

采集卡

在PC上通过视频采集卡可以接收来自视频输入端的模拟视频信号，对该信号进行采集、量化成数字信号，然后压缩编码成数字视频序列。大多数视频采集卡都具备硬件压缩的功能，在采集视频信号时首先在卡上对视频信号进行压缩，然后才通过PCI接口把压缩的视频数据传送到主机上。一般的PC视频采集卡采用帧内压缩的算法把数字化的视频存储成AVI文件，高档一些的视频采集卡还能直接把采集到的数字视频数据实时压缩成MPEG-1格式的文件。
