视频采集跟我学──模拟篇

数码与整机

鸣涧

现在很多家庭都已经拥有了自己的摄像机。在一些重要的日子，比如婚礼、生日庆典的时候，都会使用摄像机录制下来，打算将这些难忘的时刻永远留在记忆中。但是录像带的保存却是一个很大问题，它保存年限短，日久天长还会失真、发霉。而且有的朋友还会有将录像带转成VCD，甚至加以编辑，制作出效果更炫目的短片的想法。那么在制作之前的视频、音频的采集，就是首先要解决的问题。根据信号源──模拟或数码摄像机的不同，用到的设备和方法不尽相同，我们先来看一看怎样对付模拟摄像机吧。

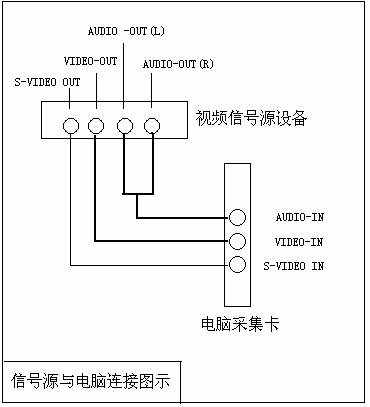

采集视频的主要步骤包括以下几个方面，首先需要进行采集卡硬件和软件驱动安装。然后连接摄像机和采集卡。模拟摄像机带有AV口或者S端子。只要可将输出端口与采集卡相应的视频输入端口相连就可实现信号的连接了(（图1）)，使用S-Video端口可以获取更好的图像质量。需要注意的是，如果采集卡只有视频输入端口，而没有音频输入端口时，可以将模拟信号源的音频输出接入电脑的声卡线性输入端口，进行同步伴音。然后即可启动采集程序，进行采集。下面以美国欧尼MPEG-1采集卡为例，介绍一下如何使用采集卡进行影音文件的采集。需要说明的是，欧尼采集卡可以将影音信号直接采集并压缩保存为MPEG-1格式的文件，并可以用于直接制作VCD。

STEP 1 设置MPEG采集模式

启动视频采集主程序“OmniMedia Z_VCR App for Window”(（图2）)，点击主界面上的“MPEG CAPTURE”按钮进入视频采集模式，这种模式可以用于采集视频和音频信号并直接保存为MPG格式的文件。

STEP 2 设置文件保存路径

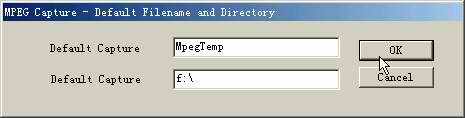

执行主菜单“File/defaults”命令，打开一个对话框(（图3）)。在“Delault Capture Filename”文本框中输入采集文件保存的名称为Mpegtemp，此文件的扩展名为Mpg，无需填写。然后在“Delault Capture Directory”文本框中输入文件保存的路径为F:\，当然此路径可以根据自己的需要进行设置。完成后单击OK按钮。

STEP 3 设定最长录制时间

一张VCD光盘一般存储的影音文件时长为74分钟，这时我们可根据自己需要进行重新设定。程序默认的采集时长为3分钟，当然不会满足我们的需要，执行“Tools/Set Record Time”命令，打开时长设置对话框(（图4）)，加入我们打算设置的74分钟，这里是以秒作为计量单位的，所以在文本框中输入4440秒，即74×60。

STEP 4 设置视频采集参数

执行“Tools/Options”命令打开参数设置对话框(（图5）)。打开“Mpeg”选项卡，由于我们要将制作采集的影音文件保存为可以直接刻录VCD格式的MPEG片断，所以可以选择Video Cd选项，这样就无须进行其他设置了，而且可以生成标准的MPG文件。

STEP 5 视频输入选项设置

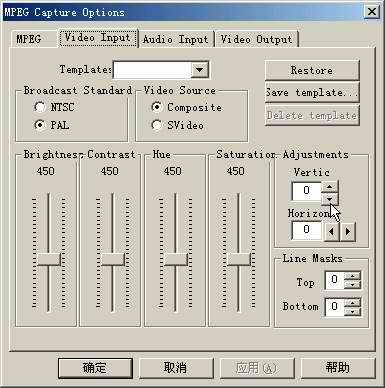

在上一步中切换到“video input”选项卡(（图6）)，在这里我们需要设置视频信号源。如果是采用复合信号输入方式，可以在“video source”中选择“Composite Video”选项，如果你使用的是S端子输入方式，可以选择“Svideo”选项。此外，由于我们国家使用的电视制式标准为PAL制式，所以在左侧的制式标准中选择“PAL”选项。

STEP 6 音频输入选项设置

切换到“Audio Input”选项卡(（图7）)，这里主要设置左右声道的输入音量，需要注意的是，如果此时设置的音量分贝过高的话，那么采集后的影音文件会出现声音失真或者爆音现象，所以要根据自己的实际情况作好调整。如果，音量输入过低，会使制作出来的VCD音量也过低。在音量输入源里一般选择“Line”线性输入方式。

STEP 7 预览与采集

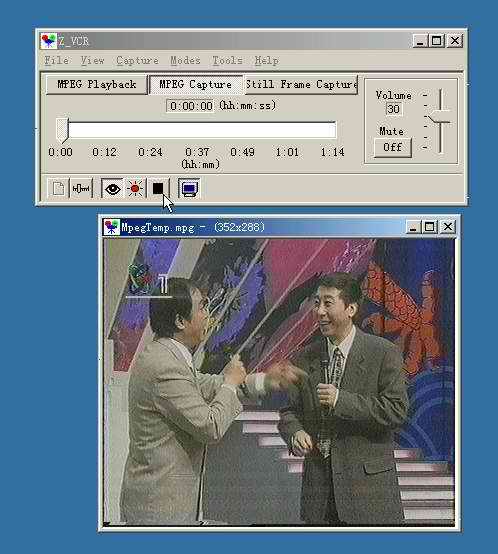

完成设置后，就可以开始预览图像了，方法很简单，打开信号源开始放像，然后单击界面上的“Preview”按钮，即可在一个新打开的窗口中浏览图像了。如果感觉满意，可以单击“Record”按钮开始采集。采集过程中最好不要进行其他操作，关闭当前正在运行的其他后台程序。采集结束后，可以按下“Stop”按钮停止采集过程(（图8）)。
