实战Athlon XP倍频破解
硬件周刊

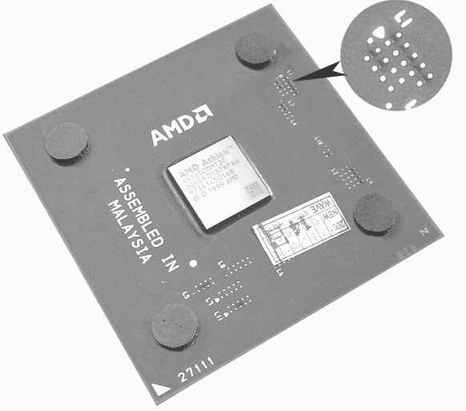

Palomino核心的Athlon XP处理器是AMD公司的最新杰作，其性能自不必多说。对于我等超频发烧友而言，如此宝贝如果不超频的话岂不浪费，可仔细一看手中的Athlon XP1600+就傻眼了──在L桥上下两排铜点之间多了一些小“洞”。原来这就是AMD用来阻止别人破解AthlonXP倍频的法宝──镭射“刻痕锁”(见（图1）)。
一、超频思路
破解Athlon XP倍频的方法依然是在L1桥上动手脚──将L1桥的桥接点用导电物质连起来就行了。但是由于“刻痕锁”的存在(刻痕内有接地的铜箔)，如果简单地用导电物质(如石墨)将桥接点连通，导电物质肯定会进入“刻痕锁”，造成线路短路，破解必将失败。因此，我们就得想办法先将“刻痕锁”屏蔽掉，然后再用导电物质将桥接点连通。
二、前期准备

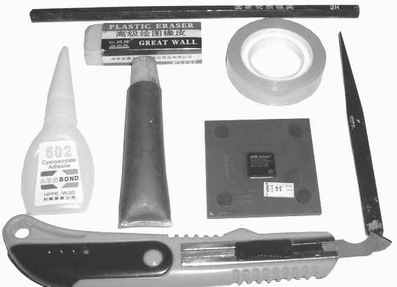

要屏蔽“刻痕锁”，最好的方法就是用胶水堵住这个洞。至于用什么胶水，个人认为502胶水比较适合──它的流动性比较好，粘性强，干后不易脱落，再说这东东非常容易找到，价格又便宜。为了防止胶水粘到不该粘的地方(如铜点上)，同时为了防止在使用导电体对桥接点进行连接时出现短路现象，有必要利用胶布来进行隔离防护，这里，我们选择了透明胶布。用来连接桥接点的导电体对破解工作非常重要，以前我们常用的那种2B铅笔，使用起来不方便，更要命的是其电阻太大，用在Athlon XP上可能会因信号衰减太厉害而造成破解失败。目前比较理想的选择是“导电银漆”或“导电银笔”，前者是含有银成份的油漆状粘接剂，导电性非常好；后者与普通的油性笔差不多，但它“吐”出来的不是普通的墨水，而是含有银成份的水性粘接剂，导电性也很好。可惜这两个东西不仅价格昂贵还不容易买到，如果你能搞到这种宝贝的话，你的破解工作就容易多了。笔者没能找到“导电银笔”，但找到了一种替代品──“粘接水”，它是普通电器修理店用来修改电路板走线的物质，主要成份是石墨，但导电性比普通的铅笔要好很多，且粘性很强，价格也不贵。有了上述这些东西，我们就可以动手了，为了方便，建议再准备一把“美工刀”，一块橡皮，眼睛不好使的朋友最好能准备一块放大镜(见（图2）)。
注意，有了上述东西之后你还得看看自己的主板是否支持AthlonXP的倍频调节，而且可调倍数在10.5以上──不管是软跳线还是硬跳线，大部份采用VIA(威盛)KT133A、KT266A或SiS(矽统)735芯片组的Socket 462主板都应该可以。另外，在购买CPU时，商家一般都会在上面贴上保修标签，如果此标签刚好贴在L1桥上的话，你还得先将此标签撕下来。
三、动手破解
破解工作对操作者的要求非常苛刻，必须“胆大心细”，万万不可蛮干。在操作之前得想清楚──世上没有后悔药，破解并不能保证百分百成功，一旦失败，CPU是没有保修的！
1.屏蔽“刻痕锁”
L1桥上下有两排铜点，用两块透明胶分别将两排铜点粘住──防止胶水粘到铜点上，只留下中间的那一排“刻痕”露在外面。注意，一定要把握好分寸，既要让“刻痕”露出来，又得保证铜点被全部遮住。

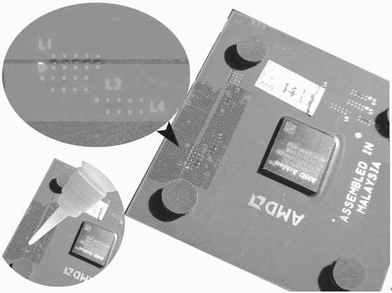

将502胶水涂在中间那排“刻痕”的上面，在涂的过程中要注意份量，份量不要太多，防止因气泡的存在而阻止胶水进入刻痕中(见（图3）)。
等胶水完全干透后，轻轻将两块透明胶撕下来，然后用美工刀将刻痕上多余的胶水割掉，注意动作一定要轻！
2.涂抹“粘接水”
“刻痕锁”被屏蔽后，我们就可以连接桥接点了。为了连接的安全性，我们还得借助透明胶的帮助──首先按照前面讲述的方法将上下两排铜点隔离开来。注意，这次用透明胶粘贴时，必须保证上下两排铜点给露出来。此时，在透明胶筑成的“隔离带”中，共有上下两排共10个铜点，将这些铜点上下连接组成5对便大功告成了。

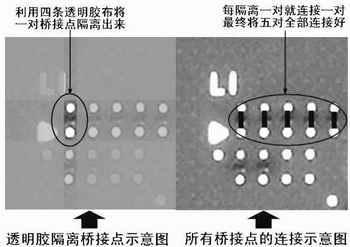

为了安全，建议将这5对连接桥分开进行连接──在已有的两块横着的胶布上再竖着贴两块，将其中的一对桥接点隔离出来，形成一个长方形的“隔离区”，然后在这“隔离区”中涂上“粘接水”(如果你没有这东东，那就用2B铅笔在隔离区反复划线，将这两个铜点连起来)。等“粘接水”干后，这两个铜点便连通了，最后将透明胶撕下来。然后根据前面的方法将剩下的四对桥接点连起来，我们的工作就全部完成了(见（图4）)。
在正式通电测试之前，你必须仔细检查桥接点之间的连接情况，防止短路。如果对连接不满意，你可以利用橡皮将上面的石墨擦掉，重新再做。注意：在没有正式通电测试之前，一定要仔细检查，一旦通了电，后悔就晚了！
四、通电测试
将CPU重新插到主板上通电，如果你的主板支持在BIOS设置CPU倍频(软跳线)的话，此时你可在CMOS中修改Athlon XP的倍频了。如果你的主板采取的是硬跳线，那你就得关机后再去找相应的跳线来设置CPU的倍频。
Athlon XP1600+的倍频为10.5，笔者主板的CMOS支持软跳，把倍频改为12.5后重启，开机画面显示CPU为Athlon XP2000+，进入系统，运行程序、打游戏非常稳定。经过通电测试证明破解成功后，为了保护超频成果，笔者将L1桥用透明胶粘住。
五、注意事项
如果开机后电脑根本不能启动，或者能启动，但不能更改倍频。那么很不幸，你的破解失败了！如果前面屏蔽“刻痕锁”的工作你做的很好，那么失败的原因应该出在连接线上某些线条没有连通，要么就是连接线之间的导电体电阻太大(用铅笔连接最容易出现这种情况)，造成信号衰减。上述情况造成的破解失败比较容易处理，你只要用橡皮将原来的连接线擦掉重做就行了如果在超频使用的过程中系统不稳定，建议将CPU的核心电压提高一点点──前提是你的主板支持CPU核心电压可调。
注意：超频有风险，而破解Athlon XP倍频的风险更大，本文介绍的是一成功案例，初学者不要轻易尝试！
