串口电缆——MODEM的隐形杀手

　　使用计算机、外置式MODEM和电话线相连拨号上网，是绝大多数用户访问互联网的方法。在这样一套系统中，用串口电缆将MODEM连接到计算机的串行通讯口上，再将电话线与MODEM相连，从而建立用户的计算机终端与互联网的物理联接，再通过使用特定的网络访问软件，实现用户对互联网信息的访问。本文仅介绍25针的串口电缆的连接问题。
　　正确地连接计算机、MODEM和电话线是实现上网的前提条件。其中，电话线与MODEM的连接是用标准的RJ45头实现的，连接较简单。计算机的串行通讯口采用的是RS－232C标准，计算机通过串行口可以实现与多种外部设备的通讯，但与不同的设备通讯时所使用的信号线数量和连接方法是不同的。由于这一原因，用目前市面上出售的串口电缆连接MODEM和计算机，有可能造成通讯信号不匹配，从而导致连网失败。下面我们来分析计算机串行通讯口RS－232C标准接口，就不难明白这类连接失败的原因。
　　计算机串行通讯口RS－232C标准接口使用的是25芯接点插件，这25芯接点上的信号约定如下所示:
　　接点序号 传输方向　　功能
　　2 　　　 输出　　　　发送数据
　　3 　　　 输出　　　　接受数据
　　4(RTS) 　输出　　　　请求对方发送数据
　　5(CTS) 　输入　　　　对方通知本方,可向对方发送数据
　　6(DSR) 　输入　　　　对方通知本方,对方已可工作
　　7(GD) 　 接地　　　　接地
　　8(DCD) 　输入　　　　对方通知本方,对方已可工作
　　20(DTR)　输出　　　　通知对方,本方已可工作
　　22(RI)　 输入　　　　对方来的响铃指示信号
　　18 　　　输入　　　　电流环接收数据
　　25 　　　输入　　　　电流环接收数据回线
　　11　　　 输出　　　　电流环发送数据
　　9 　　　 输出　　　　电流环发送数据回线

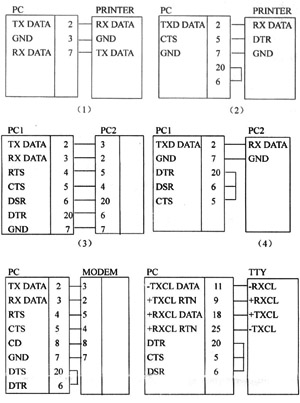

　　从上面数据中可以看出，计算机在使用RS－232C与其它设备通讯时(采用异步方式)，只用到25根线中的13根线，其它12根线则没有用到。表中列出的最后4个接点是用于驱动电传打字机(TTY)等特殊装置的，使用电流驱动工作，用得不多。接点2～8和20是计算机进行通讯时经常用到的。计算机使用这些接点与其它设备(包括计算机)通讯时经常采用的六种连接方式如图(1)～(6)。
